托架冲压工艺及模具设计(含CAD零件图装配图)

来源:56doc.com  资料编号:5D11392 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D11392
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

托架冲压工艺及模具设计(含CAD零件图装配图)(任务书,开题报告,中期检查表,论文设计说明书11000字,CAD图纸24张)
摘  要:本次毕业设计介绍了一种采用成形和分离两大工序组合而形成的一套倒装复合模具。通过对产品进行综合工艺分析,该模具选用了先弯曲、再落料、后冲孔的三道基本工序。在冲床的一次行程中、同一工位上完成这三种冲压工序,使产品一次成型,从而简化了模具结构。该模具结构采用了弹性卸料和顶出件装置,以确保制件的平整度。
关键词:复合膜; 结构特点; 冲裁力

The Design of the Bracket Blanking Die
Abstract: The compound stamping die combined the shaping and cutting process.The bending,
blanking and puching processes can be finished in the same die position in one press stroke,the product is
shaped at one time,thus productivity is enhanced,the construction of blanking die is simplified.The blanking die adopts the spring pushing and ejecting devices which can insure the smootheness of the part.
Key words:Composite die ; Structure characteristics ; Cutting force ;

研究内容:
(1) 托架的工艺性分析
(2) 冲压模具总体结构设计
(3) 冲压模具工艺与设计计算
(4) 模具的总装图与零件图设计与计算
研究方法:
工厂实习----收集资料----归纳分析----确定工艺方案----模具的设计计算----校核(影响加工质量的因素及主要对策)----指定模具总装图----绘制总装图、零件图----编写说明书[3]。

工艺分析及工艺方案的确定

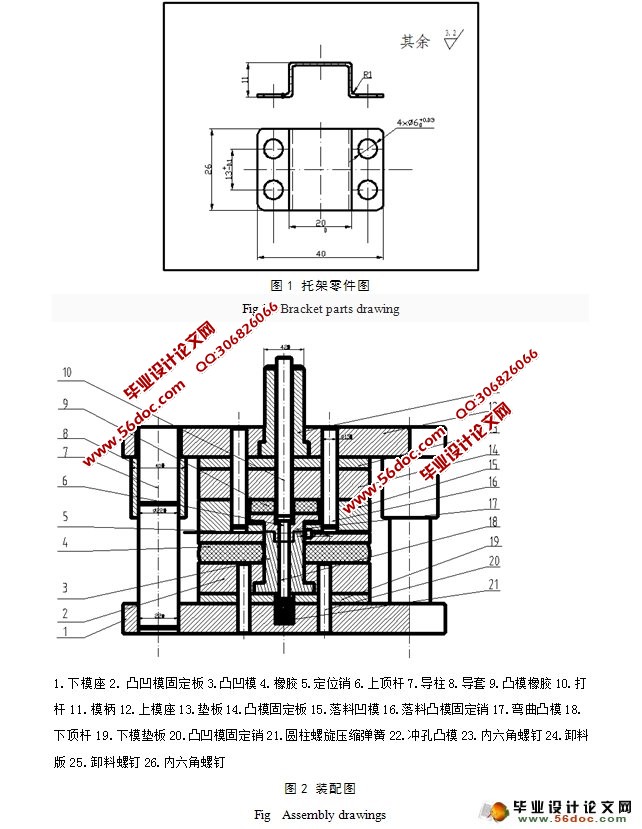

托架式某通用机械上的一种零件,如图1所示。制件的材料选用优质碳素结构钢08冷轧钢板,厚度为1mm,用冲压方法完成零件加工。



托架冲压工艺及模具设计(含CAD零件图装配图)

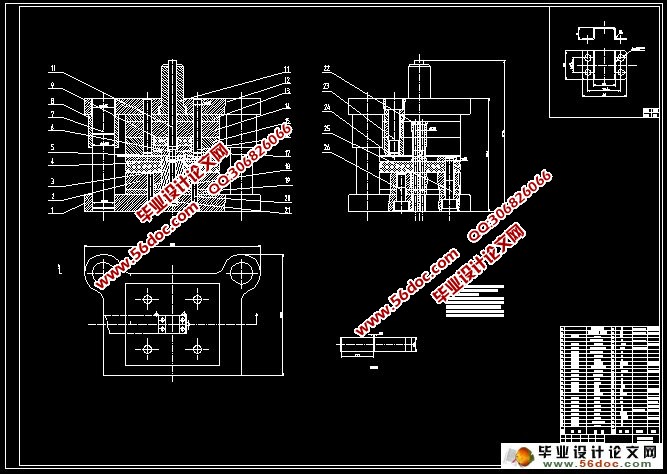

托架冲压工艺及模具设计(含CAD零件图装配图)

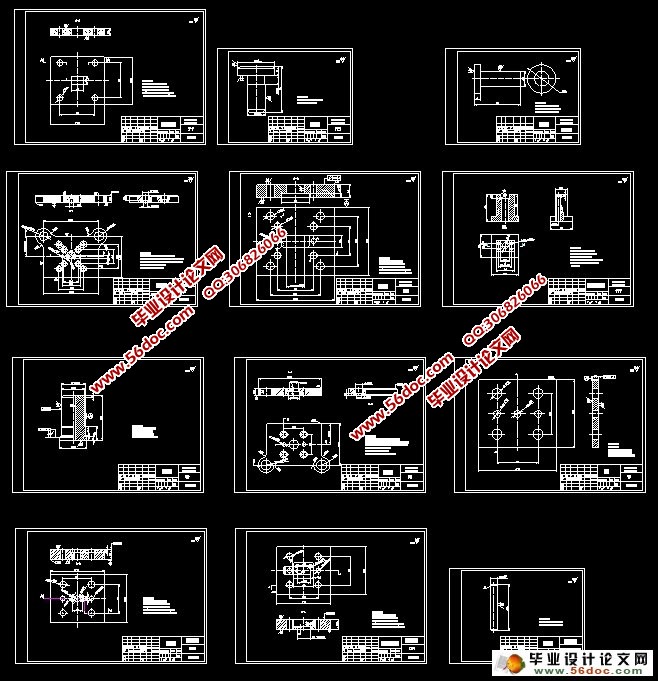

托架冲压工艺及模具设计(含CAD零件图装配图)
托架冲压工艺及模具设计(含CAD零件图装配图)
托架冲压工艺及模具设计(含CAD零件图装配图)
