灯罩塑料模具的设计(含CAD零件图装配图,工艺卡)

来源:56doc.com  资料编号:5D12299 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D12299
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

灯罩塑料模具的设计(含CAD零件图装配图,工艺卡)(任务书,开题报告,中期报告,外文文献翻译,论文说明书18000字,CAD图25张)
摘要
本设计分析了灯罩的结构,提出了模具设计的关键点,设计了模具的整体结构。根据塑件分型面的位置,设计了推件板和斜顶杆的推出结构,零件采用了双分型面的点浇口,提高了零件的外面质量。通过对塑件进行工艺的分析及其结构分析,从产品结构工艺性,具体模具结构出发,对模具的浇注系统、模具成型部分的结构、顶出系统、注射机的选择及有关参数的校核都有详细的设计。该模具一模四腔,采用顶针顶出结构。经过生产验证,该模具结构合理,动作可靠。

关键词:灯罩;塑料模具;注射机

The Plastic Mold Design of Lampe Shade
Abstract
This design on the analysis of the structure of lamp shade,and puts forward the mold design key points,designed the overall structure of the mold. According to the plastic pieces of parting surface,designed the push plate and the inclined plunger, the introduction of the structure,part uses the double parting surface point gate, improve the quality of the parts outside of the. Through to the plastic parts for process analysis and structure analysis,from the product structure craft,specific die structure, the mold of gating system,molding part of the structure,the ejection system, selection of injection machine and related parameters of checking all have detailed design. The mold one module and four cavities,adopts the thimble ejection structure. Through production verification,the die structure is reasonable,reliable operation.

Keyword:Lampe shade;Plastic mold;Injection machine

设计要求
课题名称:灯罩塑料模具设计;材料选择:PS;生产批量:大批量;精度要求:中;塑料等级:4级。

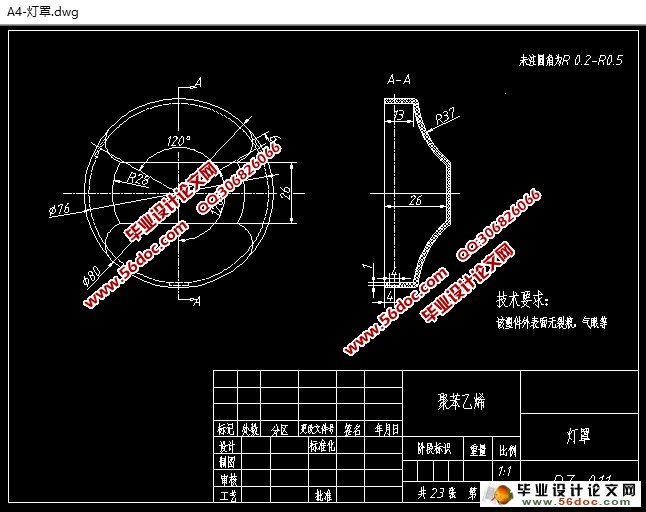

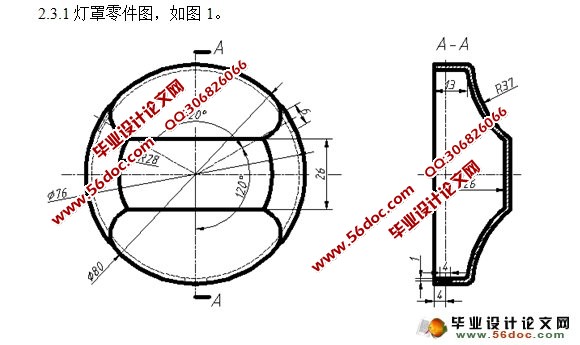

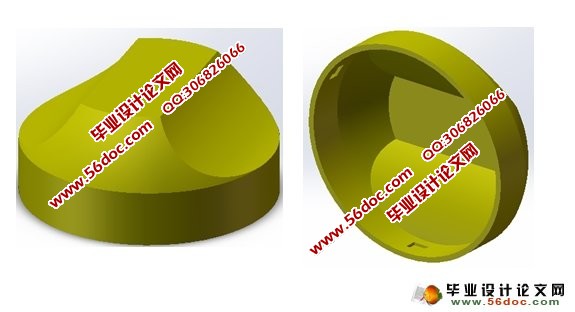

灯罩塑料模具的设计(含CAD零件图装配图,工艺卡)
灯罩塑料模具的设计(含CAD零件图装配图,工艺卡)
灯罩塑料模具的设计(含CAD零件图装配图,工艺卡)
灯罩塑料模具的设计(含CAD零件图装配图,工艺卡)
灯罩塑料模具的设计(含CAD零件图装配图,工艺卡)
