汽车行李舱盖的成型工艺与模具设计(含CAD,ProE三维图)

来源:56doc.com  资料编号:5D13386 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D13386
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

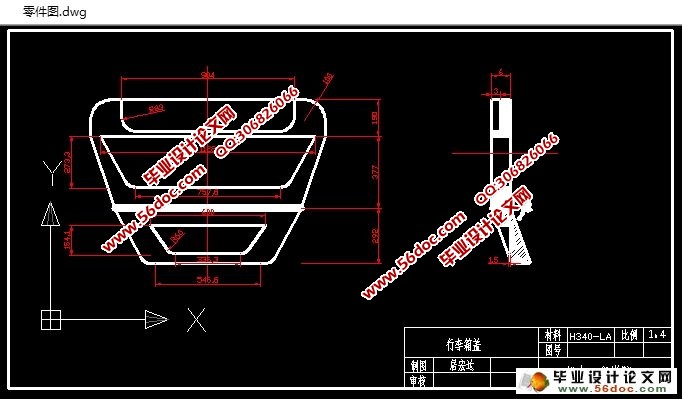

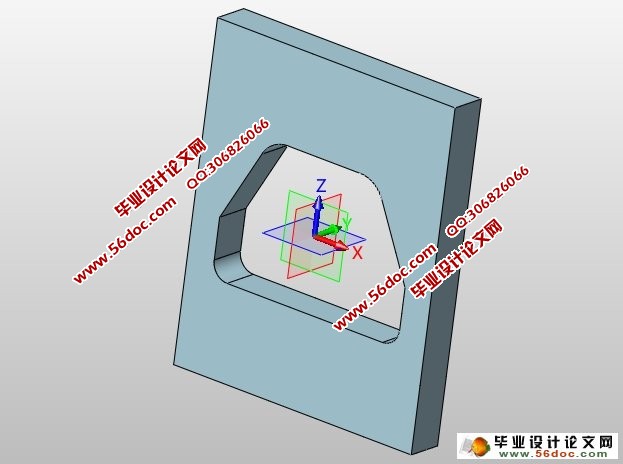

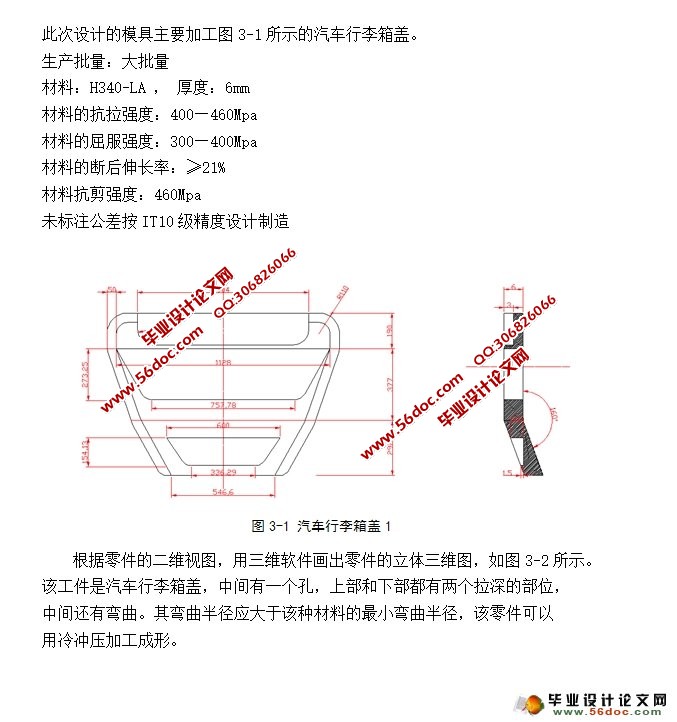

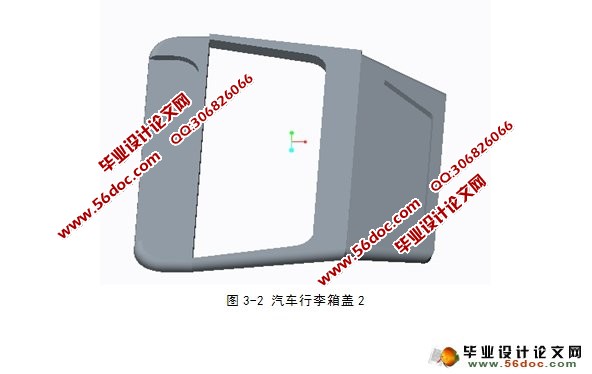

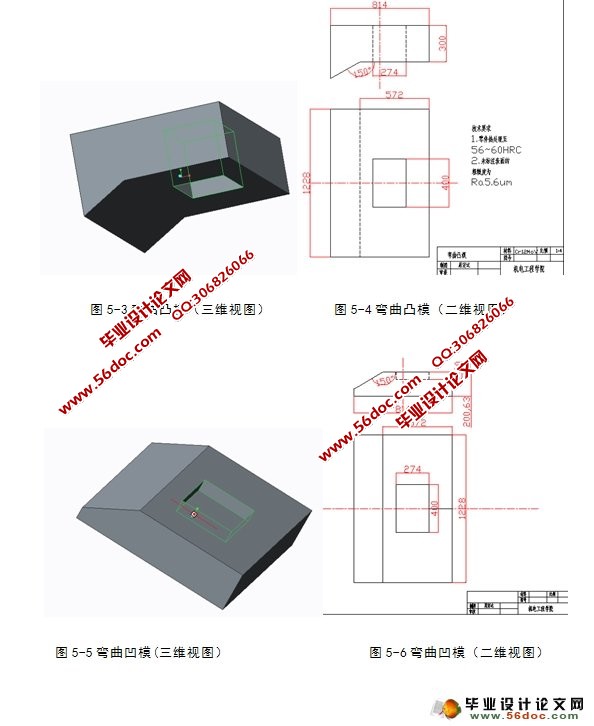

汽车行李舱盖的成型工艺与模具设计(含CAD,ProE三维图)(任务书,开题报告,外文翻译,论文说明书11000字,CAD图7张,ProE图)
摘 要
此次毕业设计主要依靠本专业所学的理论知识和生产中的实际知识进行一次冲压模具设计的实际训练,目的在于培养在校学生的独立完成工作的能力和水平,从而再一次巩固所学习的冷冲压知识,了解冷冲压模具设计的方法,熟悉冷冲压模具设计的基本模具技能,对整套模具的结构能进行详细的分析。通过对零件工艺性的分析,从而来确定可以实施的工艺方案,锻炼了我们的计算和绘图能力。使我们对以前所学的知识有了一个重新温习的机会,对事物的独立分析能力有了进一步的提高。本设计是落料冲孔和弯曲的模具。本设计的内容是确定落料尺寸和弯曲形式以及工艺性,绘制模具总图和非标准件零件图。
关键词:弯曲;冲孔;落料;成型镶块。

Car trunk deck forming technology and die design
Abstract
Thus the present paper applies this specialty to study the curriculum the theory and the production know-how carries on a time cold stamping mold design work the actual training to raise and to sharpen the student independent working ability, consolidated and expanded the content which curricula and so on cold stamping mold design studied, the method and the step which the grasping cold stamping mold designed, the basic mold skill which the grasping cold stamping mold designed had understood how analyzed the components the technology capability, how definite craft plan, had understood the mold basic structure, sharpened the computation ability, cartography ability, has been familiar with the standard and the standard, simultaneously various branches correlation curriculum all had the comprehensive review,independent thinking ability also had the enhancement. This design is punching and deep drawing dies. This design is to determine the contents of the drawing-mold type and structure and process, consider the molding inserts and tensile reinforcement design, draw up the mold assembly drawing and the non-standard letter detail drawing.
Key Words:deep drawing, punching, molding inserts, stretching tendons.
