塑料勺子模具设计(含CAD零件图装配图,ProE三维图)

来源:56doc.com  资料编号:5D13599 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D13599
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

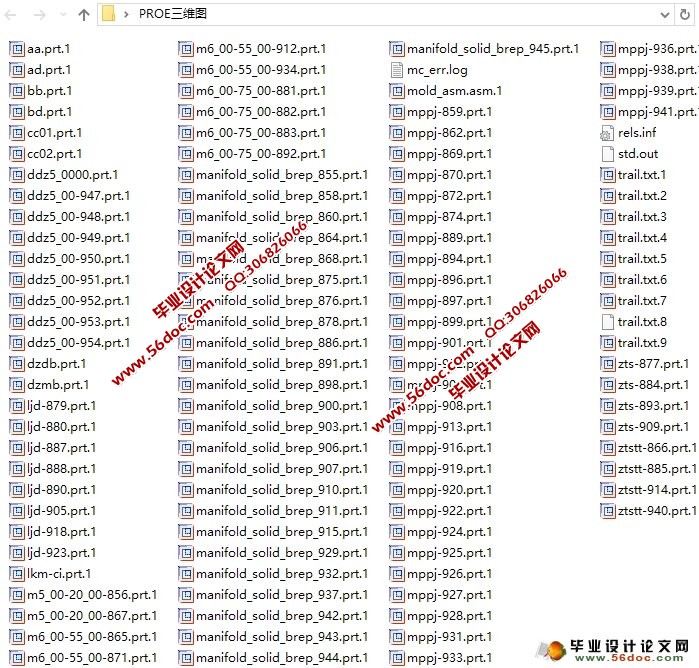

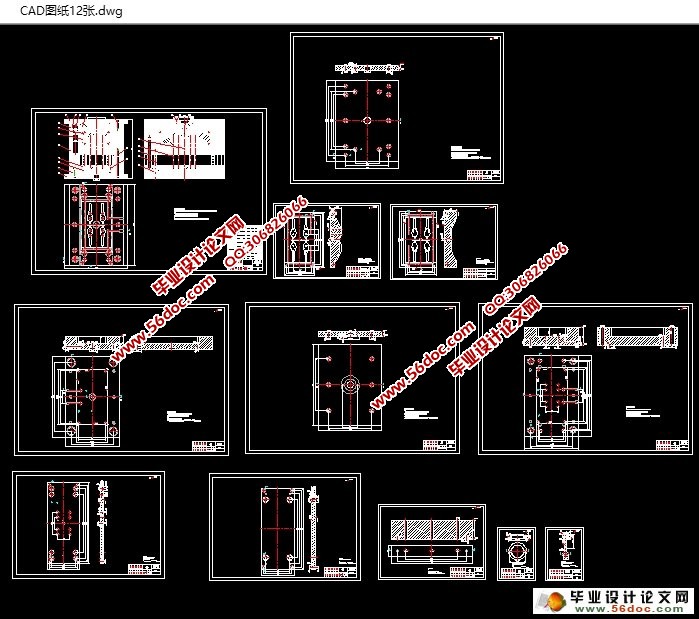

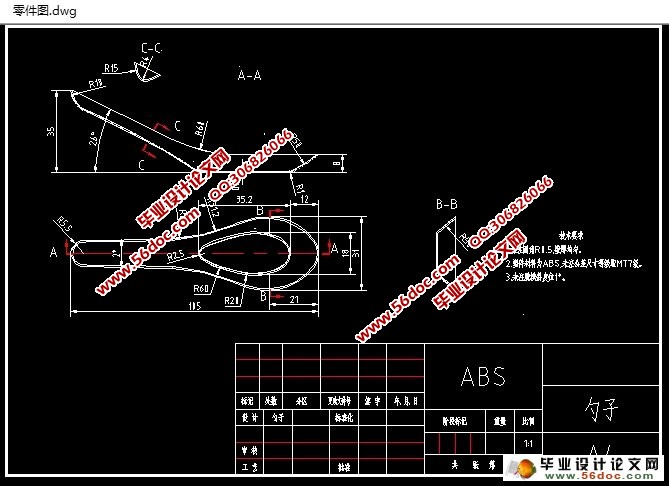

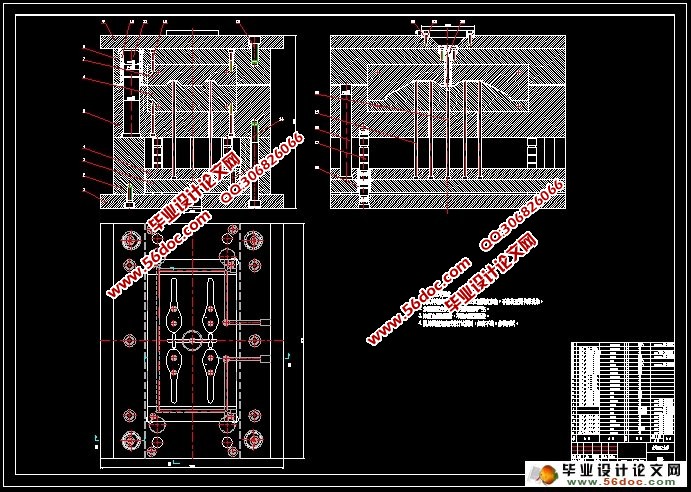

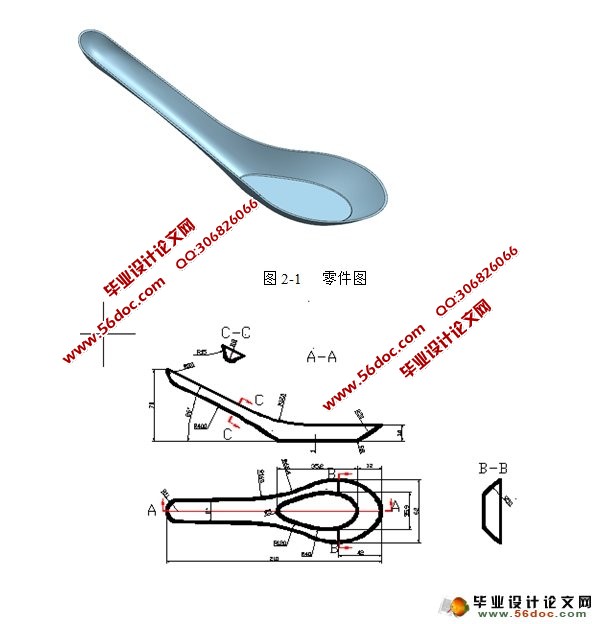

塑料勺子模具设计(含CAD零件图装配图,ProE三维图)(开题报告,文献综述,设计说明书14700字,CAD图13张,ProE三维图)
摘  要
此文是描述是对于勺子成形模具结构设计,此文主要以勺子作为例子描述勺子模具与模体设计过程,还均同时还描述了当进行设计注射模时的技术、原理、方法和其它有关知识。囊括制件模具工艺分析,模具总体结构,分型面设置,在进浇系统及浇□设计,还囊括制件的详细设计、模具的模架的选取、引导机构与推出起模机构的相关设计。
在对模具与模体设计过程里,囊括了分析制件的的加工特点与金属力学性能,其它还有对具体模具的2D尺寸,机械强度和使用次数计算,注塑分析与预算等分析。此设计选取CAD开展设计,并画制总装图与重要的二维零件图。在设计材料的起草过程里,有了制件的解析、模具总体结构的制定、凹凸模分型面的相关设计、进浇系统的相关设计、脱模具装备的相关设计、温控系统的相关设计。
关于对本设计,让我在模具成型、材料制造技术、结构设计、机械绘图等有关课程基本得到了增强位后面的工作加强牢固的基础。
关键词:勺子、模具、设计

ABSTRACT
This article is to describe for the spoon mold structure design, this article mainly described as an example spoon spoon mold and die body design process, but also are also described techniques when designing injection molding time, principles, methods, and other relevant knowledge . Mold parts include process analysis, the overall structure of the mold parting surface disposed, in the feed water system and water □ design, but also include the detailed design of selected parts of the die mold and guide institutions and Release from mold design-related institutions .
In the mold and die design process in the body, include the processing characteristics and mechanical properties of the metal parts of the analysis, as well as other specific analysis of 2D mold size, mechanical strength and frequency of calculation and analysis of injection molding and other budgets. The design chosen to carry out CAD design, assembly drawings and paintings made with key parts of a two-dimensional diagram. In the drafting process of designing materials, the relevant parts of the design with the analysis, the development of the relevant design embossing mold parting surface of the mold of the overall structure, pouring into the system related design, mold removal equipment related design, the temperature control system .
With regard to this design, let me die molding material technology, structural design, mechanical drawings and other related basic curriculum has been enhanced to strengthen the work place behind a solid foundation.
Keywords: formwork  standard parts   stripping out institution design


塑料勺子模具设计(含CAD零件图装配图,ProE三维图)
塑料勺子模具设计(含CAD零件图装配图,ProE三维图)
塑料勺子模具设计(含CAD零件图装配图,ProE三维图)
塑料勺子模具设计(含CAD零件图装配图,ProE三维图)
塑料勺子模具设计(含CAD零件图装配图,ProE三维图)
塑料勺子模具设计(含CAD零件图装配图,ProE三维图)
塑料勺子模具设计(含CAD零件图装配图,ProE三维图)
塑料勺子模具设计(含CAD零件图装配图,ProE三维图)


目    录
摘  要    1
目    录    3
第1章 绪  论    5
1.1 我国模具行业未来前景    5
1.2 塑胶模具发展情况    6
第2章 制件分析    8
2.1制件2D尺寸分析    8
2.1.2端面品质分析    9
2.1.3解算制件的体积和质量    9
2.1.4制件注塑工序数据的制定    9
2.2制件材料的选取    10
1.成形前的相关准备    10
2.2.1 材料ABS树脂的注射成形参数    10
2.2.2 材料ABS树脂性能    11
第3章  注射机的选择    13
3.1 最大注射量的校对    13
3.2  注射压力的校核    14
3.3 锁紧力的校对    14
第四章 塑料模的详细设计    15
4.1 母模个数的制定    15
4.2 母模的分布    16
4.3 凹凸模分型面的相关设计    16
4.1.3导向与定位机构设计    19
4.4 浇注系统设计    20
4.4.1 主浇道    21
4.4.2 分流道设计    22
4.4.3 浇□形式及位置的选取    22
. .4.4.4冷凝穴及拉料杆的设计    24
4.5 成形零件特征设计    25
4.5.1 模具定模的详细设计    25
4.5.2 模具动模的详细设计    25
4.5.3 母模侧厚度算    26
4.5.4 母模和动模工作大小计算    27
4.6 顶杠机构设计    28
4.6.1 起模机构的采用准则    28
4.6.2 起模力的解算    29
4.6.3 推出推杆的相关设计    30
4.7温控系统的相关设计    30
4.7.1 设计准则    30
4.7.2 降温时间的制定    31
4.7.3 模具加温和温控系统的计算    32
第5章  注塑模总装配图及工作原理    35
结语    36
致  谢    37
参考文献    38
