手机壳塑料模具设计(含CAD图)

来源:56doc.com  资料编号:5D13671 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D13671
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

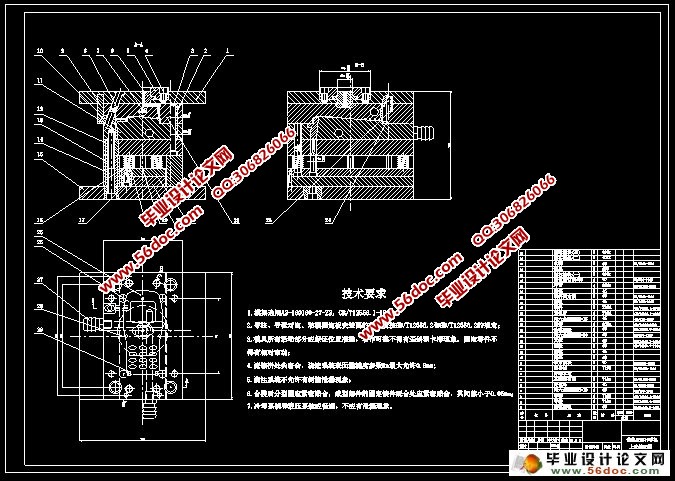

手机壳塑料模具设计(含CAD图)(文献综述,论文说明书10900字,CAD图5张)
Plastic model design for mobile phone shell
摘  要
    制造业和计算机软硬件的发展,模具获得到了飞速的发展和普遍的利用,所以对各类塑料制品模具的设计具备重大的理论意义和实践价值。详细论述了注塑模具设计过程中所使用的热塑性塑料零件的成型工艺,包括塑料成型工艺、分塑面选择论证,浇注系统的设计,成型零件尺寸的计算,插入件的安装方式,脱模机构,推出结构的介绍,冷却系统和排气系统的设计。说明了成型塑件的方法为注塑成型,选用浇注系统推杆推出的方法推出制件的优点,和一套标准模架A1形成效率。
关键词:模具;塑料制品;塑料成型工艺

Abstract
    The development of manufacturing industry and computer software and hardware, the mold has obtained the rapid development and the widespread utilization, therefore has the significant theory significance and the practical value to all kinds of plastic product mold design. Discusses in detail used in the design process of injection mold of thermoplastic molding process of plastic parts, including plastic molding process, surface selection and demonstration, design of gating system, forming parts size calculation, insert the installation, demoulding mechanism, launch structure is introduced, the cooling system and the exhaust system design. Illustrates the forming method for injection molding, choose the merit of gating system putter launched method introduced parts, and a set of standard mould base A1 forming efficiency.
Keywords: mould; plastic products; plastic molding process


手机壳塑料模具设计(含CAD图)
手机壳塑料模具设计(含CAD图)
手机壳塑料模具设计(含CAD图)



目    录
绪 论    1
1. 零件材料选择及性能    4
1.1 塑件原材料分析    4

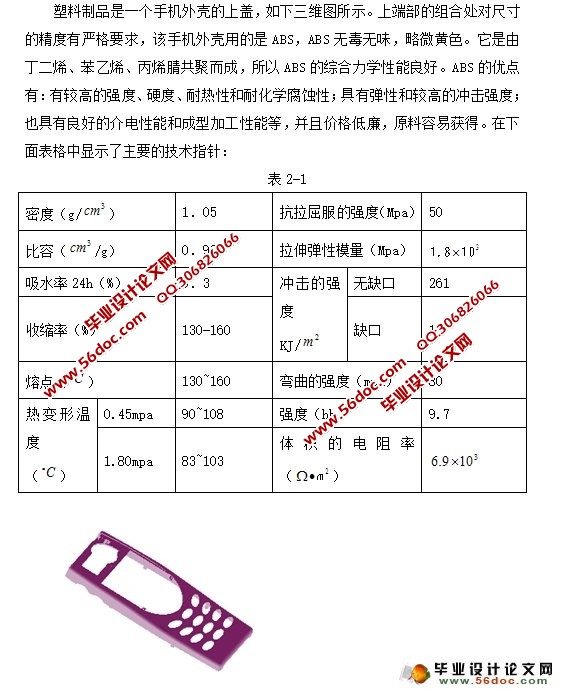

1.1.1 ABS主要技术指标    4
1.1.2 ABS基本特征    4
1.2 注塑工艺及模具条件    5
2. 注射机的选择    7
2.1 注射量确定    7
2.2. 锁模力确定    7
2.3 成型压力    8
3. 标准模架的选择    9
3.1 模架尺寸选择    9
3.2 模具闭合的高度校核    9
4. 浇注系统设计    10
4.1 浇注系统的设计原则    10
4.2 主流道的设计    10
4.3 分流道的设计    10
4.4 浇口形式    11
4.4.1浇口形式选择有以下原则    11
4.4.2侧浇口的优势    11
4.4.3侧浇口的缺陷    11
5. 成型零部件设计    12
5.1 型腔分型面设计    12
5.2排气槽的设计    12
5.2.1  排气系统的作用与方式    12
5.2.2 排气系统的设置    12
5.3成型零件设计    13
5.3.1 凹模结构设计    13
5.3.2 型芯结构设计    13
5.3.3 成型零件工作尺寸    13
6. 脱模机构设计    17
6.1脱模力的计算    17
6.2 推杆的设计:    18
7. 侧向分型与抽芯机构设计    20
7.1斜导柱    20
7.2导柱的角度    20
8. 导向机构的设计    22
9. 塑模温控系统设计    23
9.1冷却装置系统的设计要点:    23
9.2冷却系统的计算:    23
结  论    25
致  谢    26
参考文献    27
