天线塑件注射模的设计(含CAD零件图装配图)

来源:56doc.com  资料编号:5D13674 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D13674
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

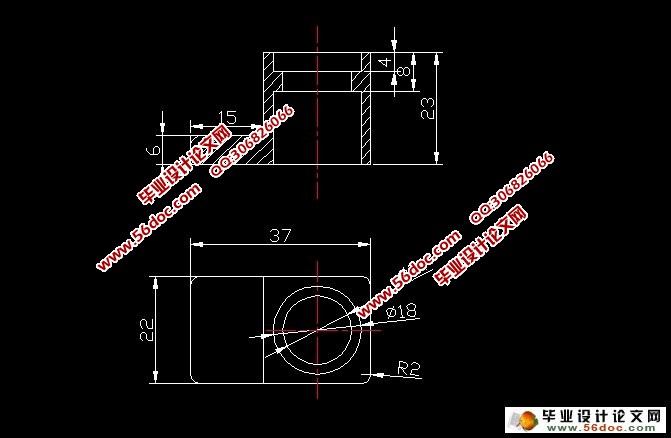

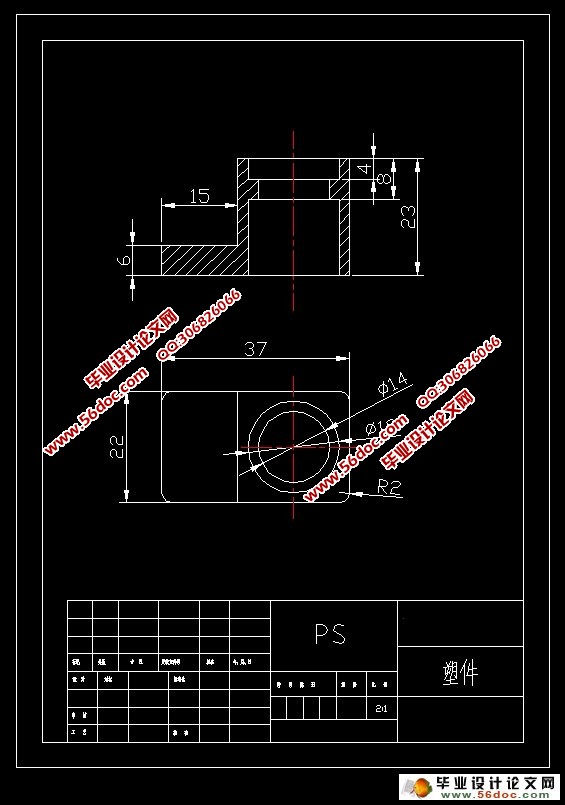

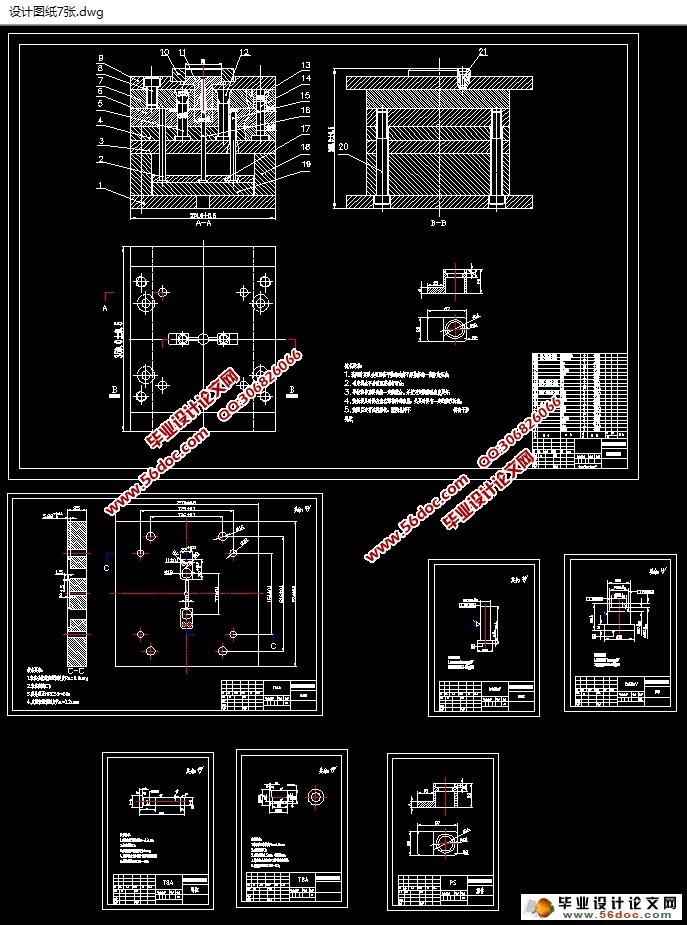

天线塑件注射模的设计(含CAD零件图装配图)(任务书,开题报告,文献综述,论文说明书12600字,CAD图7张)
Die design of semi automatic antenna switch board
摘  要
    拿到零件对该物件的分析及思考。头脑中要有模具的初步结构,细心的测量该物件的尺寸。回忆起大学所学的专业知识,对产品模具工艺进行初步分析的。学会理论与实践相结合,提升自己的设计能力,不仅可以提升自我的思维能力,更需要把学以致用做到最大化。该产品的模具采用一模两腔,该产品的模具组成由:成型装置,定位装置,固定装置,冷却系统,顶出装置。要对产品的结构和理论大小相比较。经过对所学书本,即图书馆,网络大量信息查询,要对重要尺寸大小进行核对,可以更好的得出设计的标准尺寸。最终我们要用到我们的设计尺寸大小画出需要画的零件平面图来表达该产品的模具组成结构。生活中塑料产品到处都是,生活也离不开塑料物件,塑料的性能很丰富,可以做成很多我们的必需品,且成本较低。但是塑料又是当今社会生活垃圾的重要组成部分。且对环境污染严重,希望以后可以改善塑料分子的结构,对环境改善做出贡献,并得到广泛推广。所以大学生更需要多学习,知识来改变世界。

关键词:模具;组成;设计;

ABSTRACT
At first, on the analysis of the objects and thinking. In the mind have mould preliminary structure, careful measurements of the size of the object. Remember university learn professional knowledge, preliminary analysis of product mould process. Society combined theory with practice, improve their ability to design, not only can improve the thinking ability of self, more need to maximize your friends do. This product of mould with one module and two cavities, the product of the mould, the mould of the product composition by: forming device, positioning device, fixtures, cooling system, ejection device. In the process of thinking. Compared to the product structure and theory of size. Learned through books, the library, Internet, a large number of information query, have to be check for important size, better able to design a standard size. In the end we will use our design size drawing parts need to draw the floor plan to show the mould structure of the product. Plastic products are everywhere in life, the life also cannot leave the plastic objects, the performance of the plastic is very rich, can make a lot of our necessities, and lower cost. But plastic is an important part in today's social garbage. And the environmental pollution is serious, hope I can improve the plastic molecular structure, contribute to environmental improvement, and is widely promoted. So college students need to learn more knowledge to change the world.

Key Word: The mold; Composition; design

这个成品的用途实在某天线上的零件,任何产品必须和其产品一起配套用才能起作用,这个成品是用在固定天线的作用,这个产品的结构也非常简单。


天线塑件注射模的设计(含CAD零件图装配图)
天线塑件注射模的设计(含CAD零件图装配图)
天线塑件注射模的设计(含CAD零件图装配图)
天线塑件注射模的设计(含CAD零件图装配图)


目  录
绪  论    1
1.  成型工艺规程的编制    4
1.1  产品    4
1.2  塑件的原材料分析    5
1.3  塑件的结构和尺寸精度表面质量分析    5
1.4  计算塑件的体积和质量    5
2.  注塑模的结构设计    8
2.1  分型面选择    8
2.2  型腔数及排列方式的确定    8
2.3  主流道设计    9
2.4  分流道设计    10
2.5  浇口设计    10
2.5  成型零件结构设计    11
2.5.1  凸模的结构设计    11
2.5.2  凹模的结构设计    12
2.6  脱模斜度的确定    13
2.7  合模导向机构的设计    13
2.7.1  导柱结构和技术要求    13
2.7.2  导套结构和技术要求    14
3.  模具设计的有关计算    16
3.1  型腔径向尺寸    16
3.1.1  型芯的径向尺寸    16
3.2  型腔深度尺寸    18
3.2.2  中心距尺寸    18
3.3  成型尺寸的校核    19
3.3.2  型芯径向尺寸校核    19
3.3.3  型腔深度尺寸校核    20
3.3.4  型芯高度尺寸校核    20
3.3.5  塑件中心尺寸校核    20
3.4  模具型腔侧壁和底板厚度的计算    20
3.4.1  模具型腔侧壁厚度计算    21
3.4.2  模具底板厚度的计算    22
3.5  推出机构的设计    22
3.5.1  脱模力的计算    23
3.5.1  推出方式的确定    23
4.  模具加热和冷却系统的计算    24
4.1  模具加热系统的计算    24
4.2  模具冷却系统的计算    24
5.  模架的结构和标准件的选择    25
5.1注射模的标准模架选择    25
5.2注射模具的标注件选择    25
6.  模具闭合高度的确定及注射机相关参数的校核    26
6.1  模具闭合高度的确定    26
6.2  注射机有关参数的校核    26
6.2.1  塑件在分型面上的投影面积与锁模力的校核    26
6.2.2  注射压力的校核    26
6.2.3  开模行程的校核    27
7.  模具的总装配图和工作原理    28
7.1  模具的总装配图    28
7.2  模具的工作原理    30
结  论    31
致  谢    32
参考文献    33
