Φ60×18电器盖注塑模具设计(含CAD零件装配图)

来源:56doc.com  资料编号:5D13893 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D13893
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

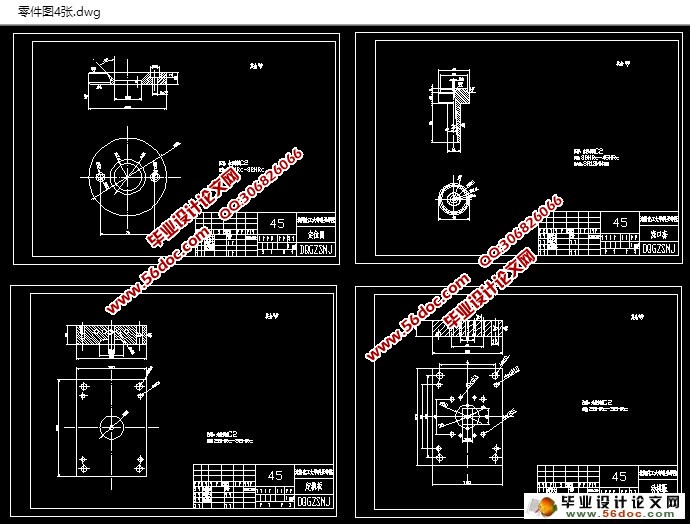

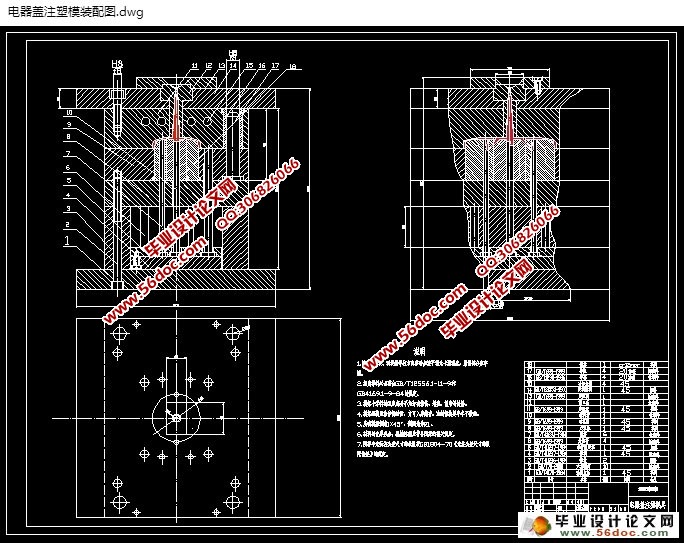

Φ60×18电器盖注塑模具设计(含CAD零件装配图)(任务书,设计说明书13600字,CAD图纸5张)
这次的毕业设计的模具型腔采用是整体式结构,很是方便塑件的加工,而且还是节约了生产资本;型芯和型腔把它们都加工然后再把它们配合在一块,这样才节省了很多材料,节省了很多时间,也节省了人力;定模板和定模座板让它们用螺钉一起配合。动模板和支承板,垫块,动模座板采用螺钉加销钉固定,保证了相对位置准确,提高了加工精度。推出机构采用推板推出,使推出阻力较小。推出机构用导柱与导套结合保证运动精度。采用侧浇口,这次毕业设计的电器盖设计的是同一个模具两种行腔的结构保证了模具运行。既节约了材料,又使利用率提高。

2.1 技术要求:
1、外表无痕,表面粗糙度Ra3.2;
2、没有标注倒角半径R0.5,取MT5级精度;
3、小批量生产。

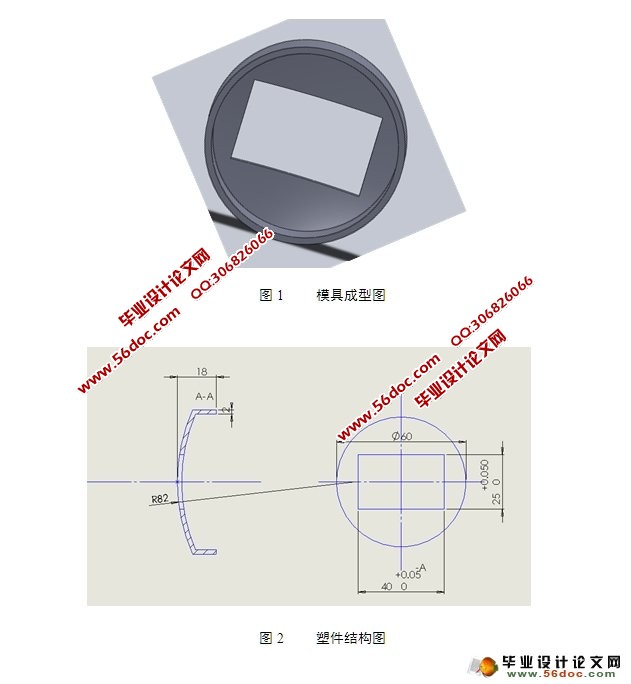

2.2 塑件的工艺性分析
2.2.1 使用性能、制件技术要求和生产要求
该塑件为盖状,用于防尘。根据要求,采用小批量生产,采用注塑成型。
2.2.2 塑件尺寸精度分析
查表(3—1)和表(3—2)知
40 0+0.05,250+0.05均为MT2级精度,属“高精度尺寸”,在模具设计和制造中要确保其精度。
其余的尺寸无特殊要求,其尺寸公差按MT5级精度查取。
2.2.3 塑件表面质量分析
①必须避免在塑件的分型面处出现毛边;
②注意通孔处不出现锐边;
③表面粗糙度只有塑件外形要求Ra3.2,其它部位没有较高粗糙度要求。
2.2.4 塑件的结构工艺性分析
(1)塑件厚度为2mm,壁厚均匀,塑件的成型性能良好;
(2)塑件本身有一定斜度,利于脱模;
(3)从塑件结构看,设置一个分型面。


Ø60×18电器盖注塑模具设计(含CAD零件装配图)
Ø60×18电器盖注塑模具设计(含CAD零件装配图)
Ø60×18电器盖注塑模具设计(含CAD零件装配图)
