装载机玩具铲斗注塑模具设计(含CAD图,PROE三维图)

来源:56doc.com  资料编号:5D14252 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D14252
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

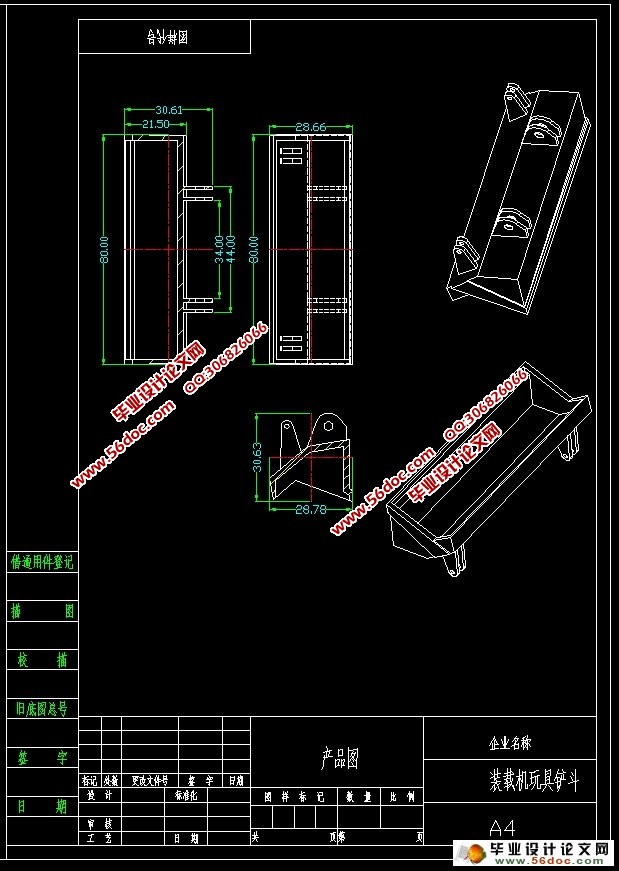

装载机玩具铲斗注塑模具设计(含CAD图,PROE三维图)(论文说明书15000字,CAD图纸11张,PROE三维图)
摘要
塑料作为现代社会经济发展的基础材料之一,已广泛应用于国民经济的各个领域,与钢铁、木材、水泥成为材料领域的四大支柱,有着以塑代钢、以塑代木的发展趋势。塑料模具是塑料成型加工中重要的装备之一,在塑料制品制造过程中起着重要的作用,直接影响着塑料制品的质量、性能与生产周期。
本设计介绍了装载机玩具铲斗注射成型的基本过程,特别是单分型面注射模具的结构与工作原理,对注塑产品提出了基本的设计原则;详细介绍了塑件成型工艺设计,注射机的选择,浇注系统的的设计,成型零件的结构设计,脱模推出机构的设计,冷却系统的设计的过程。并对标准模架的选择也作了相应的介绍。通过本次设计,使我掌握了注塑模具设计的全过程,同时也提高了运用CAD绘制复杂装配图的能力。
关键词:塑料;注塑模具;装载机玩具铲斗
;模具结构;PROE

产品技术要求
    塑料零件的材料为ABS,生产量较大,属于大批量生产。表面要求无痕,表面粗糙度Ra3.2。
    未注倒角R0.5,未注尺寸公差取MT5级精度。可查表-常用材料模塑件公差等级和选用(GB/T14486)、表-模塑件尺寸公差表(GB/T14486)。

2.2 塑件的工艺分析
2.2.1塑件结构工艺性
1、制品简单,壁厚均匀,不易产生缩孔
2、塑件结构合理,可以避免塑件变形
    总之,塑件工艺性优良
