放大器壳盖注塑模设计(含CAD零件图装配图)

来源:56doc.com  资料编号:5D14326 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D14326
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

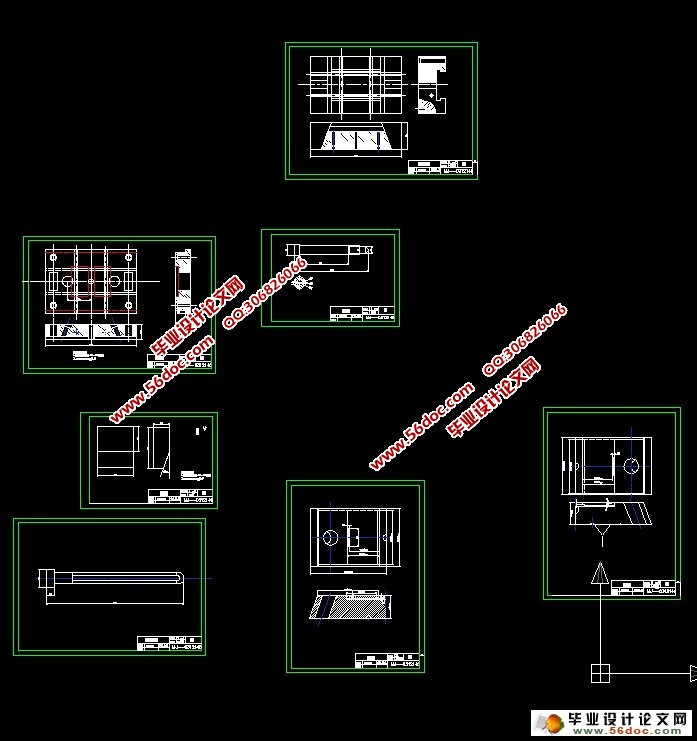

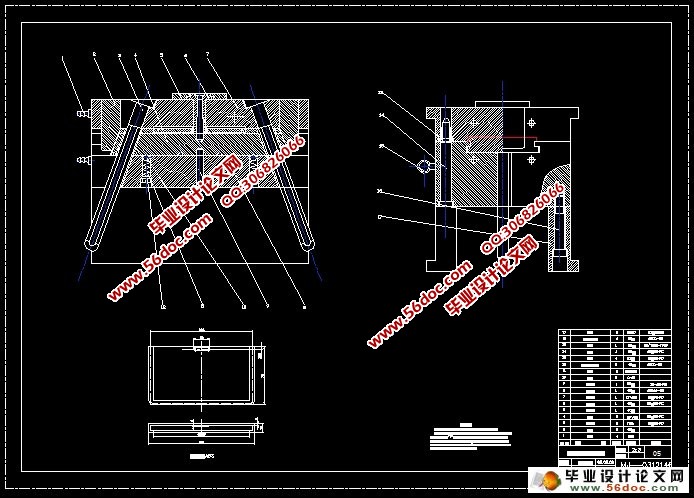

放大器壳盖注塑模设计(含CAD零件图装配图)(任务书,开题报告,中期检查表,论文说明书10000字,CAD图纸8张)
在此次模具设计中,从塑件的成型工艺,模具成型结构对塑件质量的影响,浇注系统,模具成型部分到模具的总装等方面进行了系统的分析,考虑。使在设计中尽可能的避免错误的产生。介绍了放大器壳盖注塑模设计时要注意的要点,并较多的考虑了模具设计过程中的抽芯机构设计,模具结构的调整性、易更换性及模具成本。从控制制件尺寸精度出发,对放大器壳盖注塑模的各主要尺寸进行了理论计算,以确定各工作零件的尺寸,从模具设计到零部件的加工工艺以及装配工艺等进行详细的阐述,并应用CAD进行各重要零件的设计。


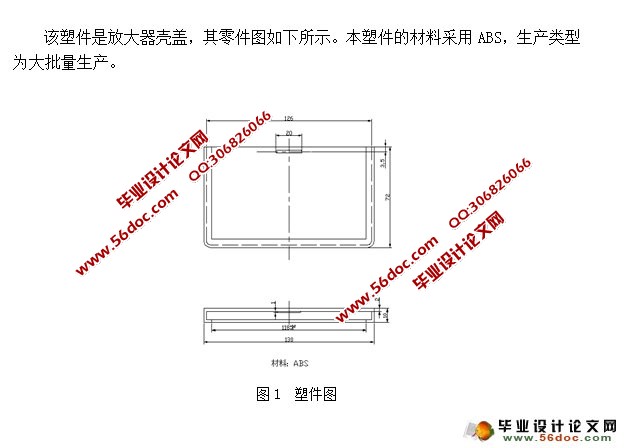

放大器壳盖注塑模设计(含CAD零件图装配图)
放大器壳盖注塑模设计(含CAD零件图装配图)
放大器壳盖注塑模设计(含CAD零件图装配图)


目   录
绪  论……………………………………………………………………………… 1
第1章 模塑工艺规程的编制……………………………………………………  3
       1.1 塑件的工艺性分析…………………………………………………  3
       1.2 计算塑件的体积和质量……………………………………………  4
       1.3 塑件注塑工艺参数的确定……………………………………………4
第2章 注塑模的结构设计………………………………………………………  5
2.1 分型面的选择………………………………………………………… 5
2.2 确定型腔的排列方式………………………………………………… 6
2.3 浇注系统设计………………………………………………………… 6
2.4 抽芯机构设计………………………………………………………… 7
2.5 成型零件结构设计…………………………………………………   8
第3章 模具设计的有关计算……………………………………………………… 9
3.1 型腔和型芯工作尺寸计算…………………………………………… 9
3.2 型腔板的三维尺寸确定……………………………………………… 10
第4章 模具加热及冷却系统的计算……………………………………………… 13
第5章 模具闭合高度及注塑机有关参数的校核 ………………………………  14
       5.1模具闭合高度……………………………………………………………14
       5.2注塑机有关参数的校核………………………………………………  14
第6章 模具的装配、试模与维修………………………………………………… 15
6.1装配……………………………………………………………………  15
6.2试模……………………………………………………………………  15
6.3模具的维修……………………………………………………………  16
第7章 主要零件加工工艺规程的编制 …………………………………………… 17
第8章 结  论…………………………………………………………………………19
致  谢………………………………………………………………………………… 20
参考文献……………………………………………………………………………… 21
