锥齿轮的注塑模设计(含CAD零件装配图,工艺卡)

来源:56doc.com  资料编号:5D14376 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D14376
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

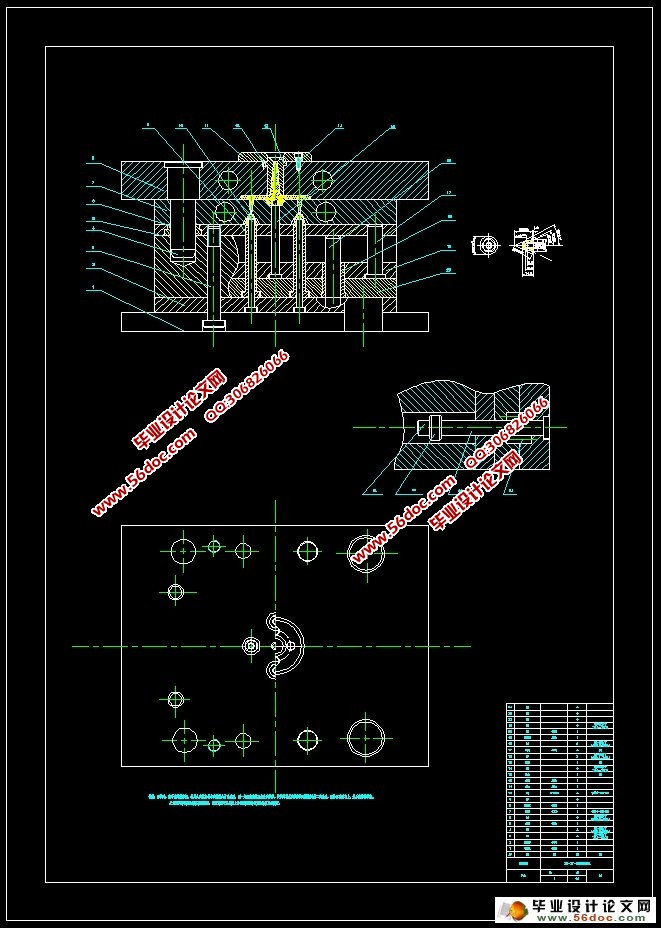

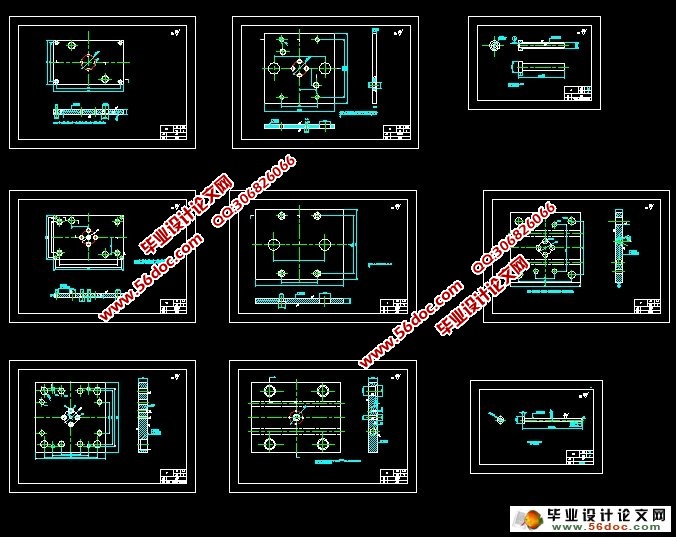

锥齿轮的注塑模设计(含CAD零件装配图,工艺卡)(任务书,开题报告,中期检查表,论文说明书9400字,CAD图纸10张,工艺卡)

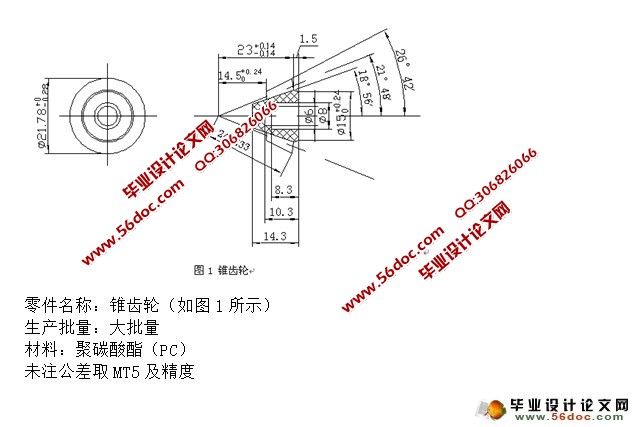

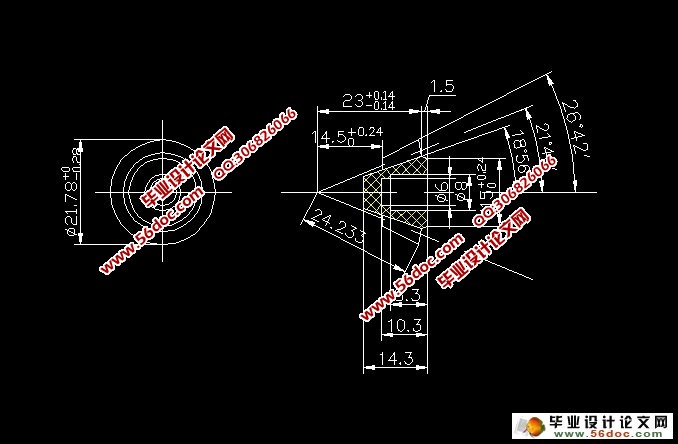

从图纸上分析:该塑件整体外形为回转体,且符合最小壁厚要求,壁厚也较均匀。
综上所述,该塑件可采用注射成型加工。
本设计的题目是锥齿轮零件的塑料注塑模设计,从图纸上分析:该塑件整体外形回转体,且符合最小壁厚要求,壁厚也较均匀。塑件不仅要在径向收缩,并且在切向方向上的齿厚也会收缩。
根据塑件的特点,模具型芯在动模部分。开模后,塑件应收缩包紧型芯,而留在动模部分,利用定模座板上的侧凹和拉料杆将点浇口凝料拉断,利用拉杆进行第2次分型,将凝料从拉料杆上拉出,最后利用推管将制件推出。
对合导向机构的功能是保证动定模部分能够准确对合,使分别加工在动模和定模上的成型表面在模具闭合后形成形状和尺寸准确的腔体,从而保证塑件形状,壁厚和尺寸的准确,该模具采用导柱对合导向机构。导柱和型芯一起安装在动模一侧,这样在合模时可起保护作用。
