茶杯盖注塑模具设计(含CAD零件装配图)

来源:56doc.com  资料编号:5D14397 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D14397
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

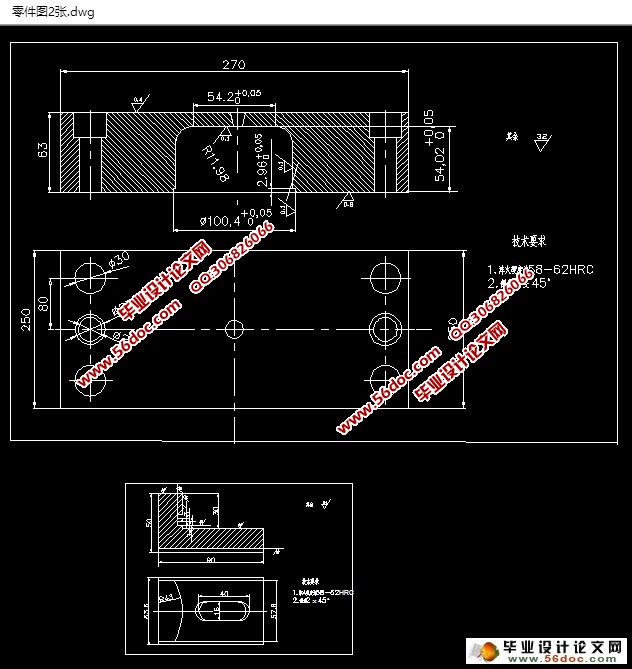

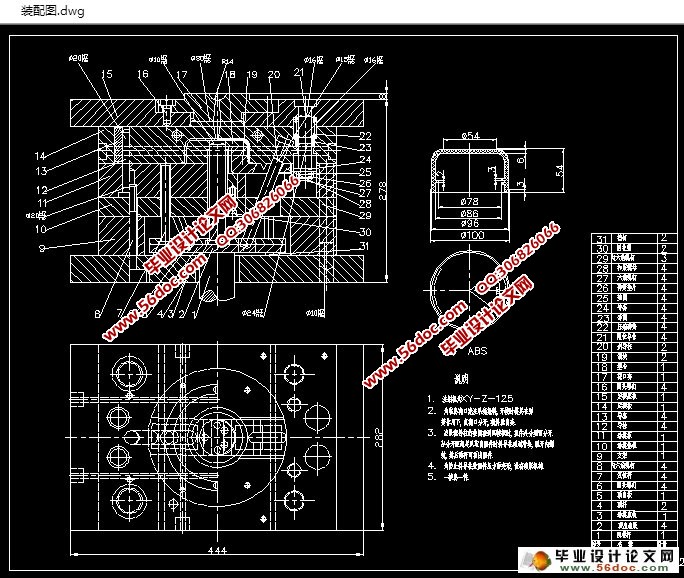

茶杯盖注塑模具设计(含CAD零件装配图)(任务书,开题报告,论文说明书10600字,CAD图纸3张)
该零件为茶杯盖,总体形状为圆形,内侧有螺纹,且外边直径 ,厚度为3mm。因为制件的内侧有螺纹,则在模具设计时必须设置侧向分型芯机构。抽芯时滑块应向内侧运动。
该零件的表面除要求没有缺陷﹑毛刺,应光滑,内部也不得有缺陷,不应有缩松﹑杂质等一些影响表面质量的要求。
综上分析可以看出,注塑时在工艺参数控制得较好的情况下,零件的成型要求可以得到保证。


茶杯盖注塑摸设计(含CAD零件装配图)
茶杯盖注塑摸设计(含CAD零件装配图)
茶杯盖注塑摸设计(含CAD零件装配图)
茶杯盖注塑摸设计(含CAD零件装配图)


插 图 清 单

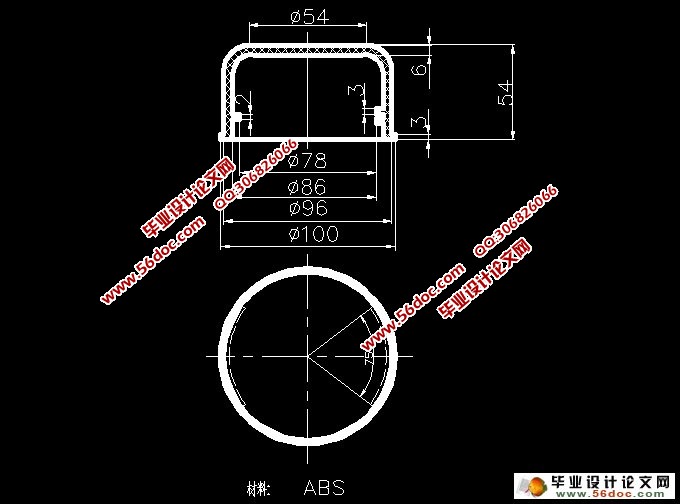

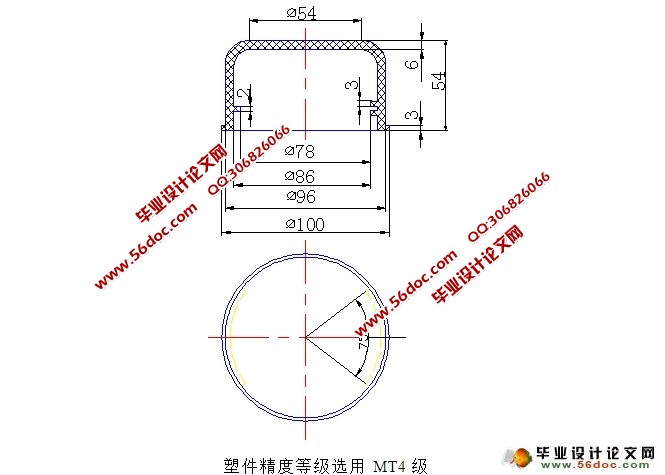

1.  制件零件图..........................................5
2.  分型面的选择图……………………………………………..7
3.  型腔零件图…………………………………………………..10
4.  型芯零件图…………………………………………………..11
5.  滑块零件图…………………………………………………..11

表 格 清 单
1.  表格(一)…………………………………………………….3
2.  表格(二)…………………………………………………….12
3.  表格(三)……………………………………………………16
4.  表格(四)……………………………………………………17
5.  表格(五)……………………………………………………17

目录
绪论 ………………………………………………1
第一章.塑料的工艺性分析………………………5
     1.1塑料的原材料分析……………………… 5
     1.2塑料结构和表面质量分析…………………5
第二章.计算塑件的体积和质量…………………6
第三章.塑件注射工艺参数的确定………………6
第四章. 注塑模的结构设计……………………..6
     4.1分型面的选择…………………………….7
     4.2模具型腔数目的确定……………………..7
     4.3冷却水道的布置………………………….7
     4.4排气方式的设置…………………………..8
     4.5浇注系统的设置…………………………..8
     4.6抽芯机构的设计…………………………..9
     4.7成型零件结构设计……………………….10
     4.8推出机构的设计………………………….12
     4.9导柱对合导向机构的设计………...............12
第五章.模具设计的有关计算…………………… 12
     5.1 模具闭合高度的确定…………………….14
     5.2 凸凹模的厚度……………………………14
第六章. 注塑机有关参数的校核………………...14
第七章. 试模及修模………………………………15
第八章.模具验收 ………………………………….15
     8.1试模塑件质量验收………………………….15
     8.2模具质量验收………………………………15
第九章. 绘制模具总装图和非标零件工作图…….16
第十章. 模具的工作原理………………………….16
第十一章.注塑模主要零件加工工艺规程的编制…16
     11.1凸模的加工工艺规程………………………16
     11.2型腔的的加工工艺规程……………………17
     11.3滑块的的加工工艺规程……………………17
致谢…………………………………………………18
参 考 文 献………………………………………19
