按钮注塑模具设计(含CAD图,PROE三维图)

来源:56doc.com  资料编号:5D14518 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D14518
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

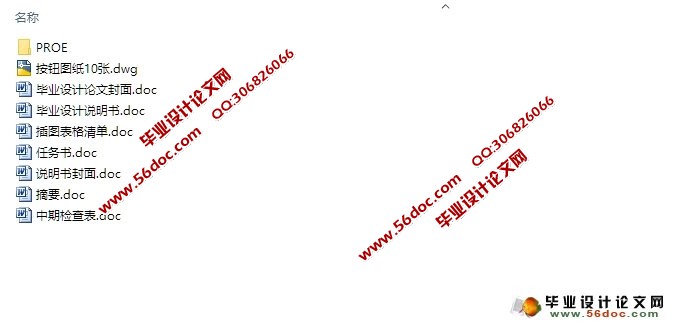

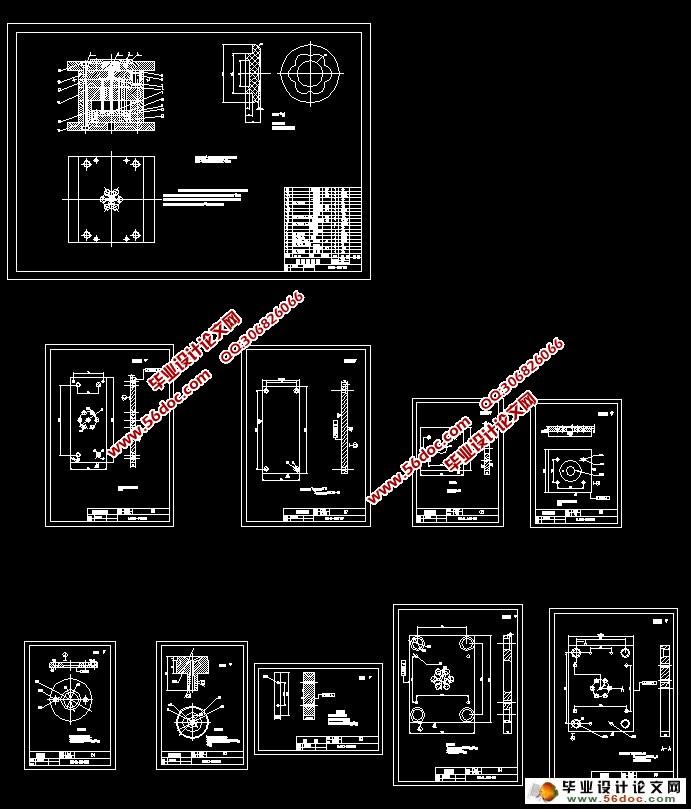

按钮注塑模具设计(含CAD图,PROE三维图)(任务书,中期检查表,论文说明书14800字,CAD图纸10张,PROE三维图)
本设计题目为按钮注塑模设计,体现了深薄壁类塑料零件的设计要求、内容及方向,有一定的设计意义。通过对该零件模具的设计,进一步加强了设计者注塑模设计的基础知识,为设计更复杂的注塑模具做好了铺垫和吸取了更深刻的经验。
本设计运用塑料成型工艺及模具设计的基础知识,首先分析了塑件的成分及性能要求,为选取浇口的类型做好了准备;然后估算了塑件的体积,便于选取注塑机及确定型腔数量;最后分析了塑件的特征,确定模具的设计参数、设计要点及推出装置的选取。
本副模具的设计中,在顶管的尾部安装了推力轴承,在上升的过程中,塑件及推块同时发生转动,直到塑件脱出型腔。这种机构脱模可靠,设计方便且在模具中占用空间较小,非常适合在本副模具中使用。

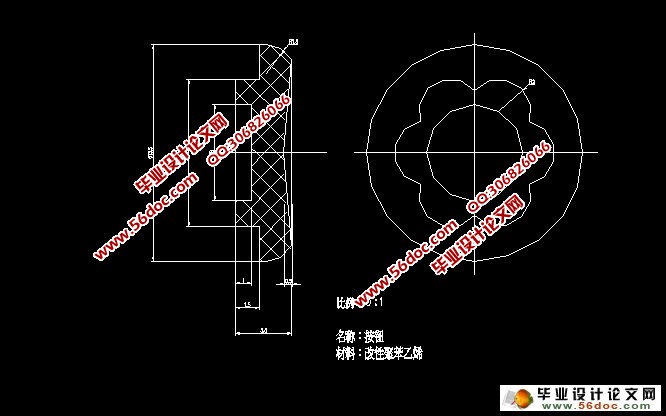

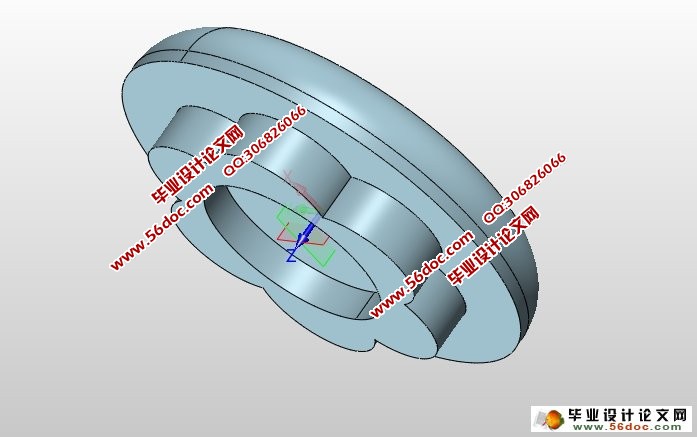

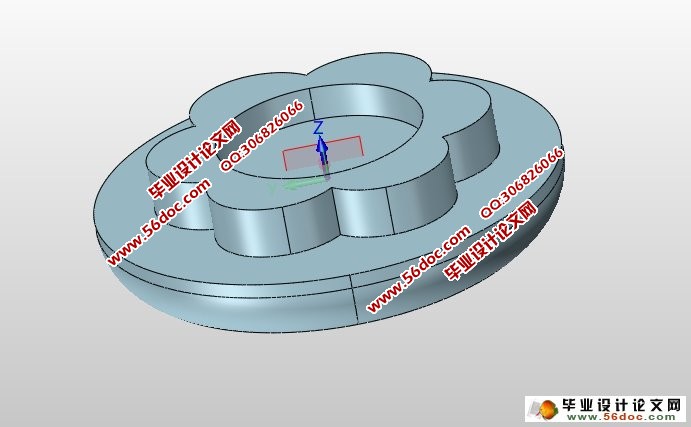

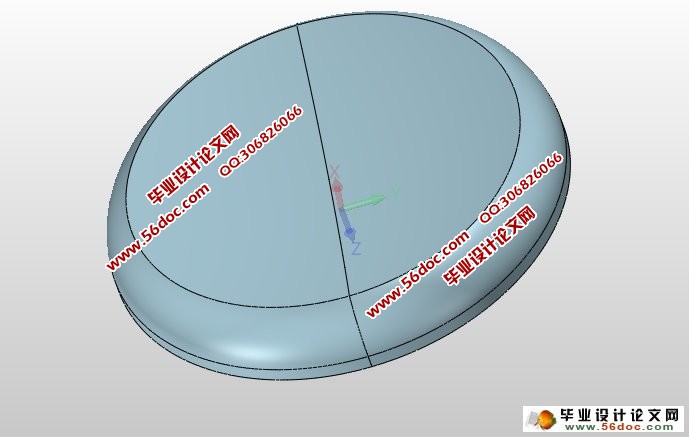

从塑件图上分析,该零件的总体形状为圆桶形,并且其机构没有侧凸侧凹,其直径Φ31mm,塑件的高度为2mm,该塑件结构简单,在顶出零件的作用下,通过一次顶出动作就能将塑件完全脱出,属于简单脱模、,因此,模具设计时采用顶出脱模机构,使制品脱模容易,模具结构简单。通过对结构的分析选用工作零件的分析选用45钢

插图清单
1.塑件图    8
2.分型面的选择    15
3.浇口的布置    16
4.型腔排列方式    21

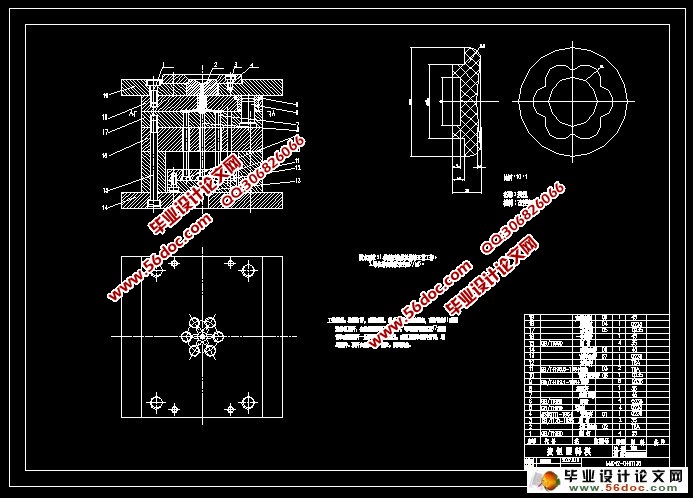

5.模具总装图    28

表格清单
1.塑料模具钢的选用    10
2.浇口的选用    22
3.型腔型芯工作尺寸    26
4.凹模型腔板机械加工工艺卡    33
