挂环冲压冲孔模具的设计(含CAD零件装配图)

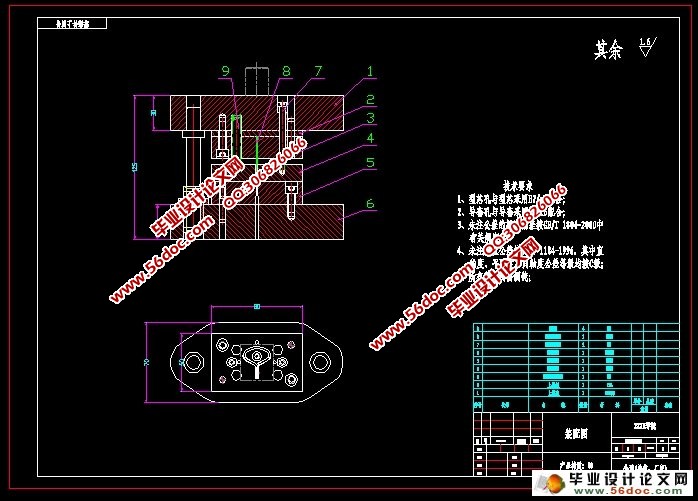

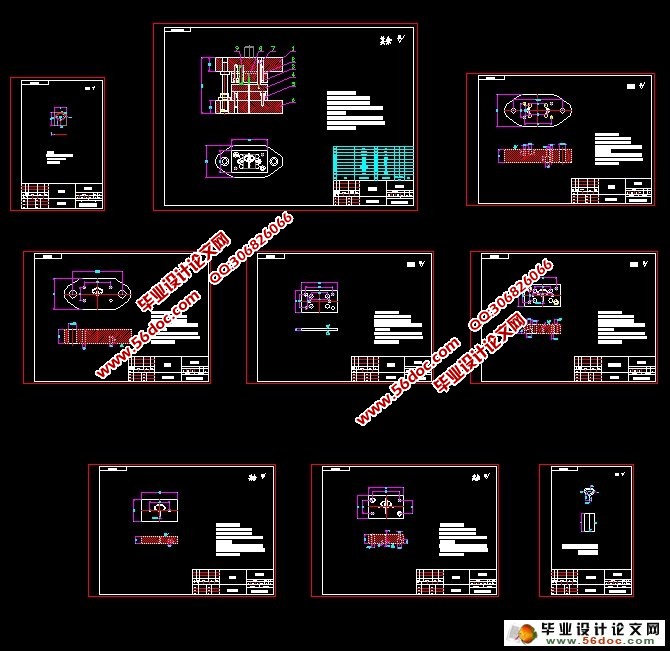

挂环冲压冲孔模具的设计(含CAD零件装配图)(论文说明书12500字,CAD图纸9张)
机械产品的外壳大部分是冲压制品，产品性能的提高要求高素质的冲压模具、冲压性能、成型工艺和冲压制品的设计。冷冲裁模，约占冲压成型总数的60%，主要用于金属制品的成型，它是冲压制品生产中十分重要的工艺装置。冲压成型的广泛应用，正是本设计的根本出发点。
本论文来源于生产实际，主要任务是完成挂环的冲压模具设计和制造仿真。通过多种方案对比，本设计采用冲孔模结构，模具中设置了冲孔、冲孔等工位。设计中通过对挂环的材料、形状、尺寸及其精度的要求进行冲压工艺分析，根据工艺计算结果，对模具主要零部件，如凸、凹模和凸模固定板等进行详细设计，并设计了挂环的冲孔模。在设计中对模具的总体结构进行设计，包括上下模座、导柱导套、挂环、固定板、导料板、卸料板、卸料板弹钉等的设计与选用。

零件的材料分析

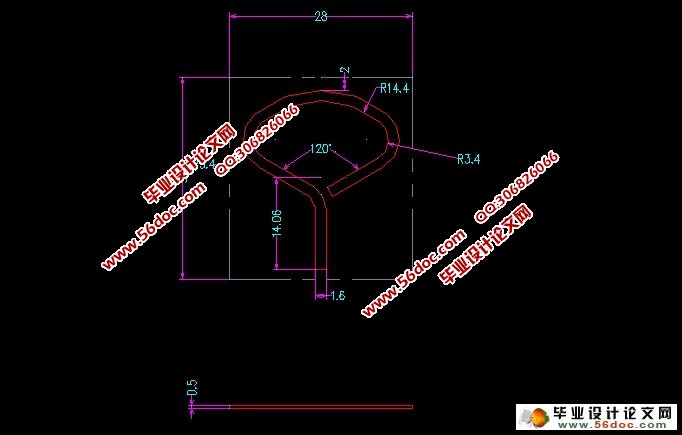

零件名称：挂环
零件的材料: 08
零件厚度：0.5mm


目  录
前 言    - 1 -
第一，充分调研，确定应用型毕业设计课题。    - 1 -
第二，反复论证，确定产品设计方案。    - 1 -
第三，虚心求教，仔细认真地进行毕业设计。    - 1 -
第四，完善设计，准备毕业设计答辩。    - 1 -
第一章  绪  论    - 3 -
1.1  选题的意义与目的    - 3 -
1.2  文献综述    - 3 -
1.3  研究现状    - 4 -
1.4  设计思路与创新思路    - 6 -
第二章  挂环的冲压工艺分析    7
2.1  零件的材料分析    7
2.2  零件工艺分析    7
第三章 挂环冲孔模的工艺计算    8
3.1  压力的计算    8
3.1.1 冲裁力的计算    9
3.2  压力中心计算    10
3.3  各主要零件尺寸的计算    10
3.3.1 凹模厚度    11
3.3.2 凸模固定板的选用与厚度    12
3.3.3 挂环的采用与厚度    12
3.3.4  卸料零件的计算    12
3.3.5 计算凸、凹模工作部分尺寸    13
3.4  冲裁间隙    13
第四章 挂环模的总体结构设计    14
4.1  模具的总体结构设计    15
4.1.1  冲裁凸、凹模的设计    16
4.1.2  卸料板的设计    16
4.1.3 限位装置的设计    17
4.1.4 其他零部件的设计    18
4.2  模架的设计    19
4.3  冲床的选择    20
4.4  模具的整体结构设计    21
4.5 本章小结    23
第五章 模具制造工艺与工艺规程    24
5.1模具制造工艺规程    24
5.2模具制造工艺规程的技术基础    25
5.3模具制造工艺规程的基本内容    26
第六章 模具总装图    27
参考文献    28
总    结    29
致    谢    30
