自行车脚踏内板冲压模具设计(含CAD零件装配图)(开题报告,外文翻译,论文说明书12000字,CAD图纸13张)
本文的课题是自行车脚蹬内板的冲压工艺及模具设计,进行了拉伸落料冲孔复合模具的设计。文中简要概述了选题的目的、意义、冲压件国内外现状和模具市场发展趋势。对产品进行了详细工艺分析和工艺方案的确定。按照冲压模具设计的一般步骤,详细计算并设计了这套落料拉伸符合模具上的主要零部件。落料冲孔复合模采用四导柱标准模架,此外,最后达到设计的模具冲压工艺方案合理,模具结构型式正确。保证了工件上孔和外形的相对位置的准确性,提高了加工精度。如此设计出的结构可确保模具工作运行可靠和冲压产品大批量生产的要求。

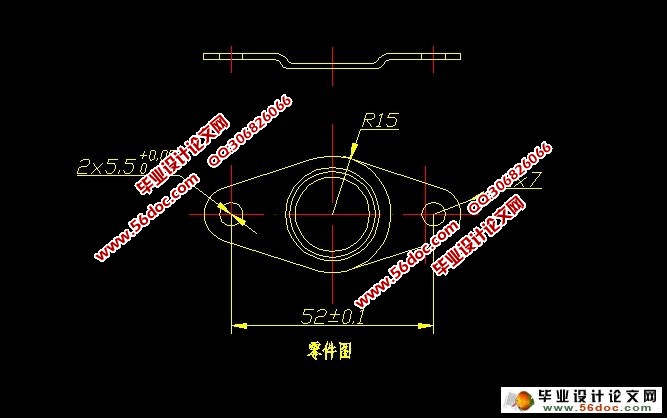

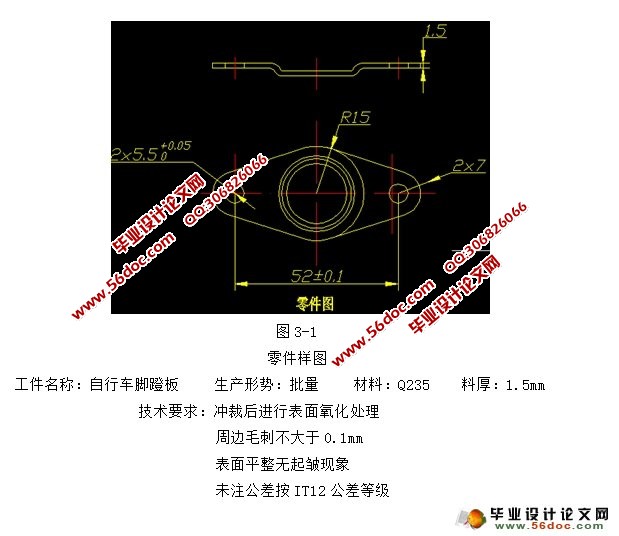

根据图所示的产品样图,冲压件的形状较规则,尺寸较小,圆外形精度要求较高。根据冲压件的生产批量,决定模具的结构形式,选用模具材料。本冲压件要求生产批量较大,所以,应尽可能选择生产率较高的复合模或级进模。
综上所述,下面对冲压件进行具体分析,可以得出多种工艺方案。该工件的主要成型方法冲裁和拉深,包括拉深、落料、冲孔三个基本工序。

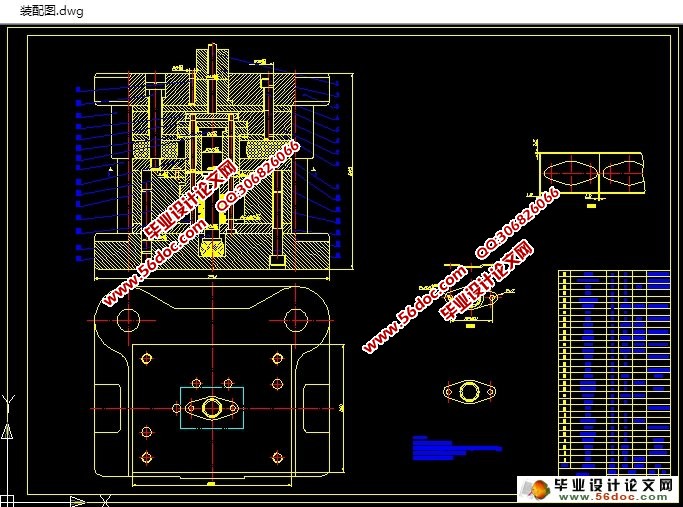

方案:拉深——落料——冲孔复合冲压,采用复合模生产。
