锂电池盒下固定架注塑模具的设计(含CAD图,SolidWorks,IGS三维图)

来源:56doc.com  资料编号:5D15913 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D15913
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

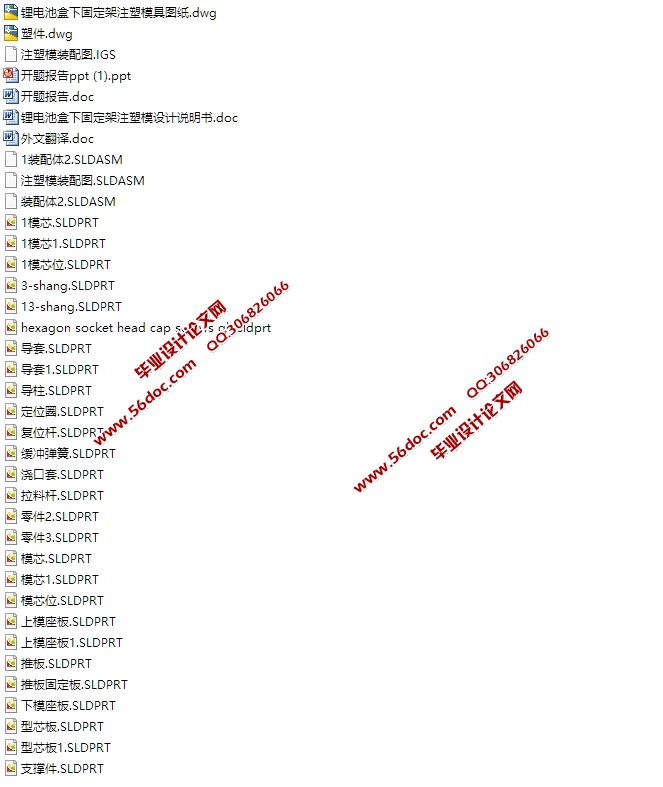

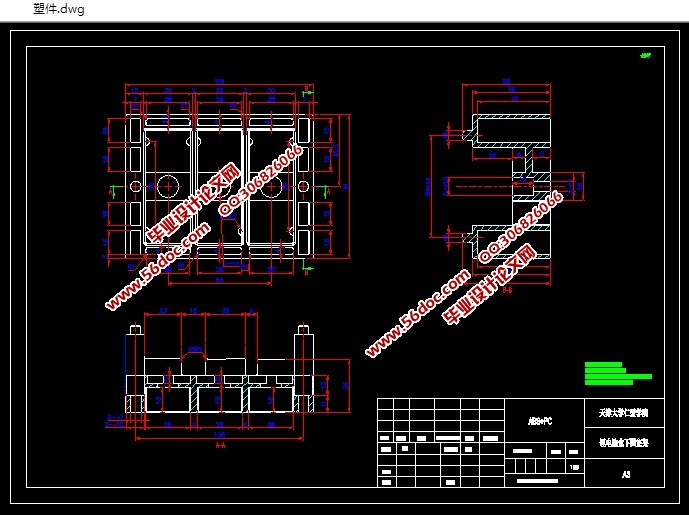

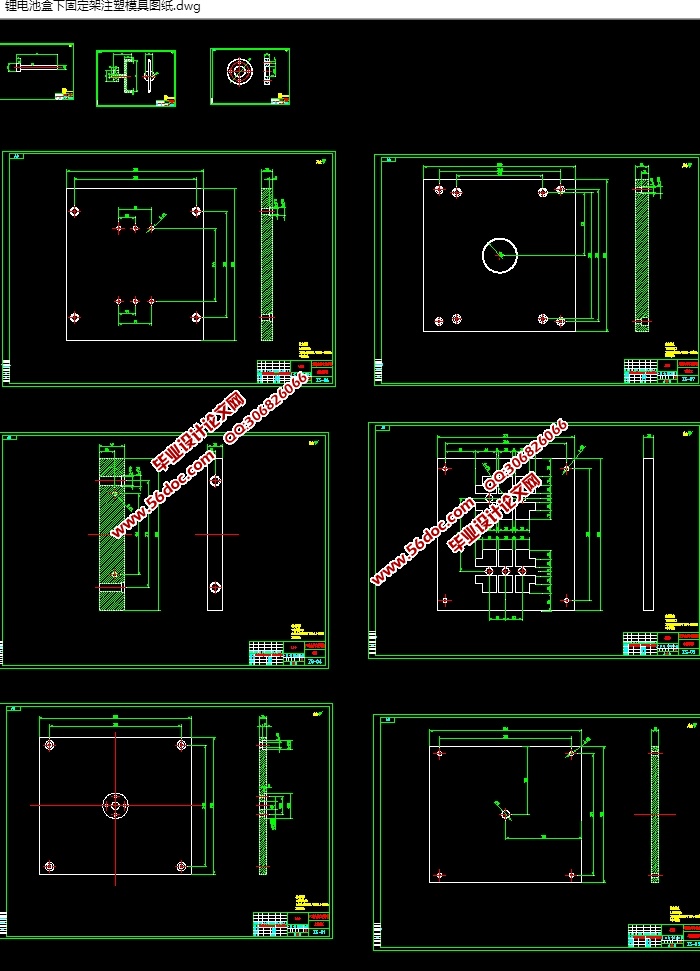

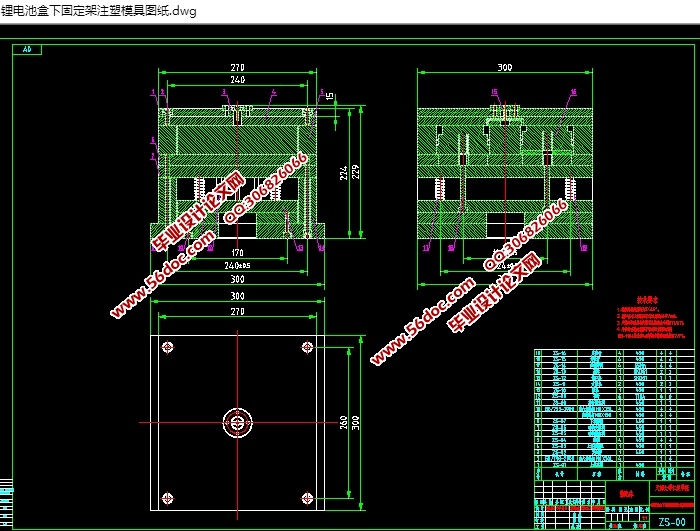

锂电池盒下固定架注塑模具的设计(含CAD图,SolidWorks,IGS三维图)(开题报告,外文翻译,论文说明书16000字,CAD图纸11张,SolidWorks三维图,IGS通用三维格式)
摘  要

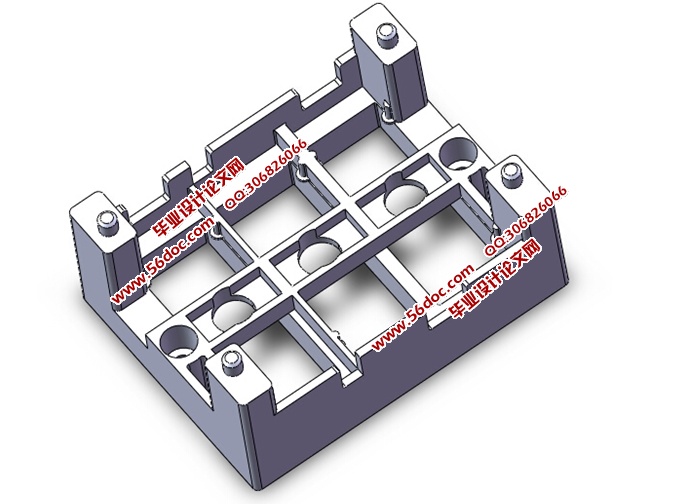

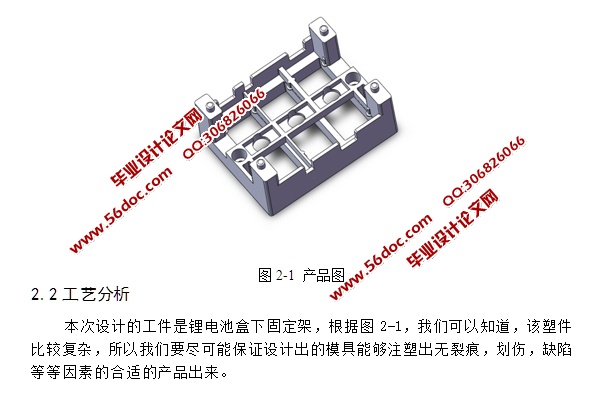

本文主要是以锂电池盒下固定架为基础,通过测量产品的尺寸,对锂电池盒下固定架进行建模,并对该塑件的模具进行设计,包括塑件成品的设计、工艺参数的分析与计算、工作部分的设计、模具结构的设计和加工方案的制定,注射成型是塑料成型的一种重要方法,它主要适用于热塑性的成型可以一次成型形状复杂的精密塑件,本次设计就是将锂电池盒下固定架作为设计模型,将注塑模具的相关知识作为依据,阐述塑料注塑模具的整体设计过程。

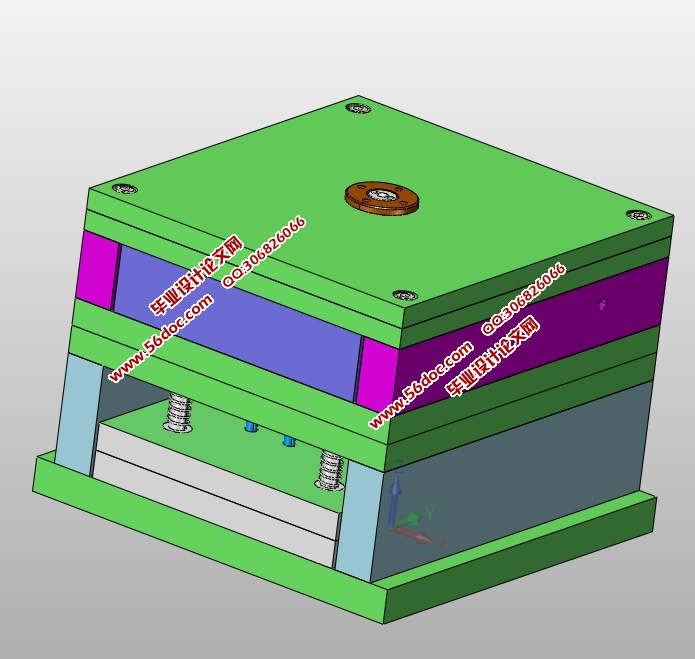

本文重点介绍了锂电池盒下固定架的注射模设计,主要运用UG及其AUTOCAD制图软件来完成整个设计工作,此外还利用了Moldflow Adviser 7.1软件对塑件进行模流分析。从中学习到了许多的模具设计的知识和对在校所学知识的深化,设计的整个过程实现了低成本,高效率,有利于提高模具的生产效率和节约了生产成本,并大大缩短了生产的周期。
关键词:塑料模具; 模具设计; 生产周期



锂电池盒下固定架注塑模具的设计(含CAD图,SolidWorks,IGS三维图)
锂电池盒下固定架注塑模具的设计(含CAD图,SolidWorks,IGS三维图)
锂电池盒下固定架注塑模具的设计(含CAD图,SolidWorks,IGS三维图)
锂电池盒下固定架注塑模具的设计(含CAD图,SolidWorks,IGS三维图)
锂电池盒下固定架注塑模具的设计(含CAD图,SolidWorks,IGS三维图)
锂电池盒下固定架注塑模具的设计(含CAD图,SolidWorks,IGS三维图)
锂电池盒下固定架注塑模具的设计(含CAD图,SolidWorks,IGS三维图)


目  录
第一章 前言    2
   1.1 塑性模具的国内外现状及发展趋势    3
    1.2 塑料模具工业现状及发展方向    3
   1.3 模具设计流程    4
第二章 注塑件的设计    6
   2.1 功能设计    6
   2.2 材料选择    6
   2.3 结构设计    7
   2.4 塑件的尺寸精度及表面质量    8
第三章 该塑件材料分析和工艺性分析    9
   3.1 材料分析    11
   3.2 工艺分析    12
     3.2.1 尺寸及精度    12
     3.2.2 表面粗糙度    12
     3.2.3 形状    12
     3.2.4 斜度    12
第四章 模具结构设计    16
   4.1型腔数目的确定    16
   4.2分型面的确定    17
   4.3浇口的确定    17
   4.4模具材料的确定    17
   4.5浇注系统的设计    18
   4.6成型零件结构设计    20
   4.7 抽芯结构设计    21
   4.8模架的选用    22
   4.9导向机构的设计    23
   4.10顶出机构的设计    24
   4.11排气设计    24
   4.12温度调节系统设计    25
第五章 成型零部件的设计    26
   5.1 成型零部件的结构设计      19
   5.2 成型零部件工作尺寸计算      19
   5.3 成型零部件的强度与刚度计算     19
第六章 模具总装设计    28
   6.1模具装配及加工要求    28
   6.2模具工作原理    30
谢辞    35
参考文献    36
