苹果iPhone充电器外壳注塑模具设计(含CAD零件装配图,UG三维图)

来源:56doc.com  资料编号:5D16054 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D16054
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

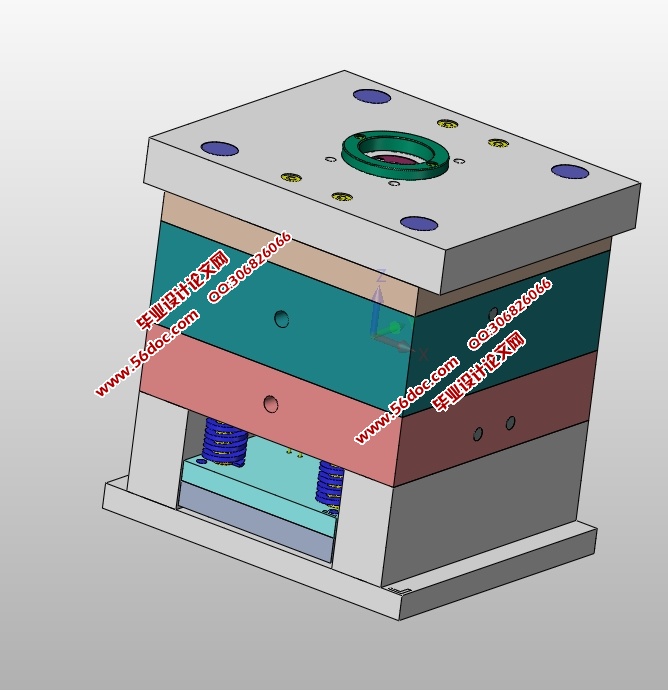

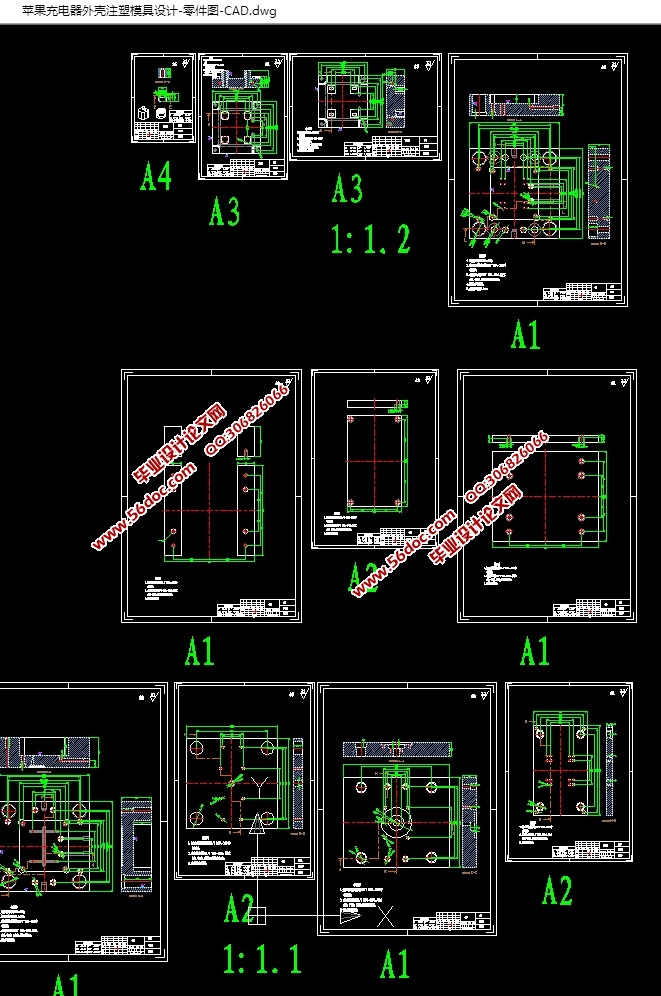

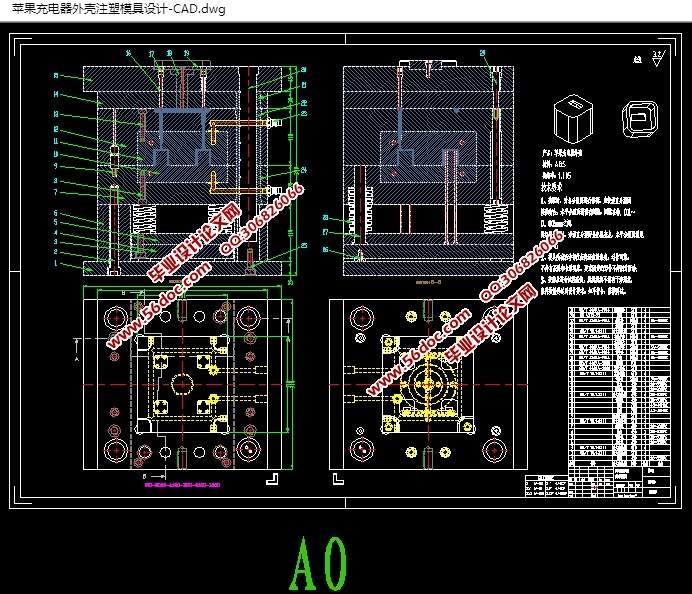

苹果iPhone充电器外壳注塑模具设计(含CAD零件装配图,UG三维图)(论文说明书13900字,CAD图纸12张,UG三维图)
根据塑料制品的要求,了解塑件的用途,分析塑件的工艺性、尺寸精度等技术要求,考量塑件制件尺寸。本模具采用一模四腔,点浇口进料,注射机采用80XB型号,设置冷却系统,CAD和UG绘制二维总装图和零件图,选择模具合理的加工方法。附上说明书,系统地运用简要的文字,简明的示意图和和计算等分析塑件,从而作出合理的模具设计。
关键词:机械设计;模具设计;CAD绘制二维图;UG绘制3D图。

2 塑件分析
2.1 产品分析及其技术条件
在模具设计之前需要对塑件的工艺性如形状结构、尺寸大小、精度等级和表面质量要进行仔细研究和分析,只有这样才能恰当确定塑件制品所需的模具结构和模具精度。

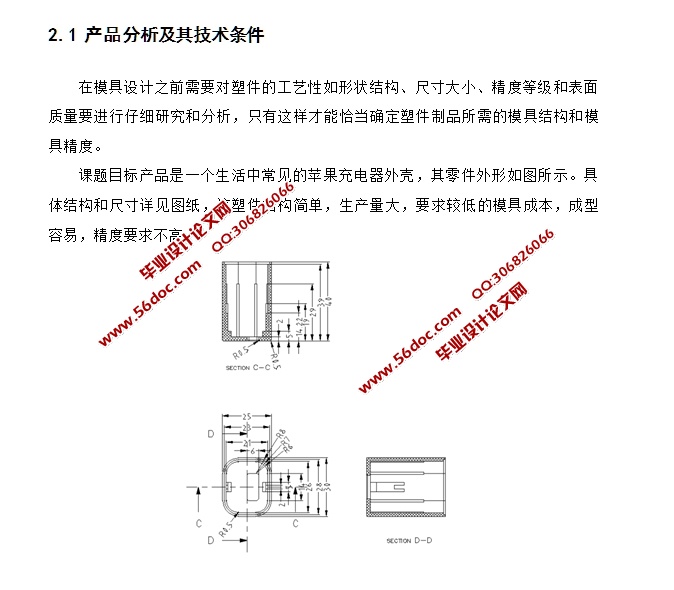

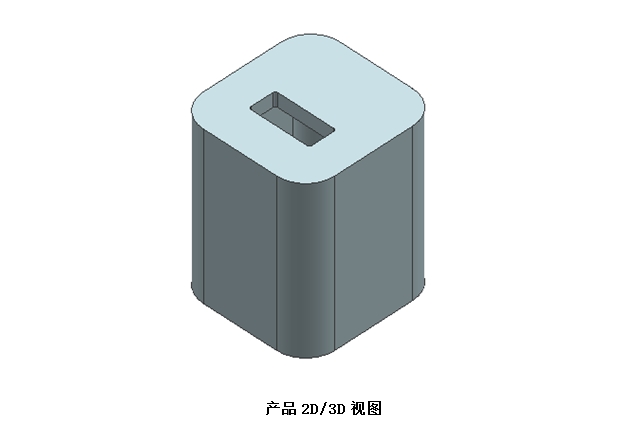

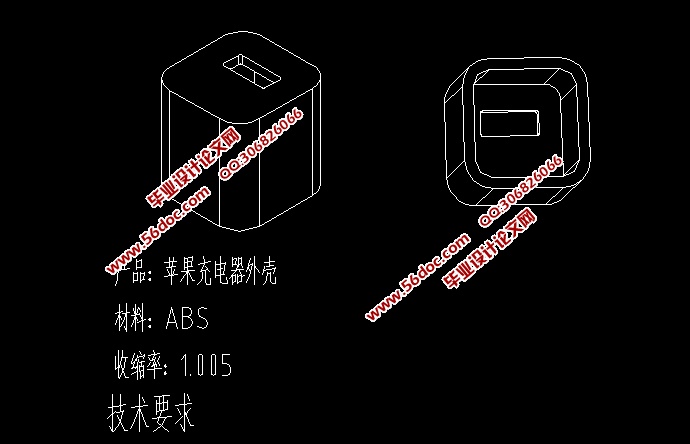

课题目标产品是一个生活中常见的苹果充电器外壳,其零件外形如图所示。具体结构和尺寸详见图纸,该塑件结构简单,生产量大,要求较低的模具成本,成型容易,精度要求不高。

塑件的尺寸精度直接影响模具结构的设计和模具的制造精度。为降低模具的加工难度和模具的制造成本,在满足塑件要求的前提下尽量把塑件的尺寸精度设计得低一些。由于塑料与金属的差异很大,所以不能按照金属零件的公差等级确定精度等级。根据任务书和图纸要求,本次产品尺寸均采用MT5级精度,未注采用MT8级精度。
塑件的表面要求越高,表面粗糙度越低。这除了在成型时从工艺上尽可能避免冷疤、云纹等疵点来保证外,主要是取决于模具型腔表面粗糙度。塑料制品的表面粗糙度一般为Ra 0.02~1.25 之间,模腔表壁的表面粗糙度应为塑件的1/2,即Ra 0.01~0.63 。模具在使用过程中由于型腔磨损而使表面粗糙度不断增加,所以应随时给以抛光复原。
该塑件外部需要的表面粗糙度比内部要高,为Ra0.8 ,内部为Ra1.2 。
2.2 塑件材料的确定
塑料是以树脂为主要成分的高分子材料,它在一定的温度和压力下具有流动性。可以被模塑成型为一定的几何形状和尺寸,并在成型固化后保持其既得形状而不发生变化。塑料有很多优异性能,广泛应用于现代工业和日常生活,它具有密度小,质量轻,比强度高,绝缘性能好,介电损耗低,化学稳定性高,减摩耐磨性能好,减振隔音性能好等诸多优点。另外,许多塑料还具有防水、防潮、防透气、防辐射及耐瞬时烧蚀等特殊性能。
此产品壁厚均匀,ABS性能优良,成本低廉,符合需求生产量大的要求,容易成型,对于本课题零件相当适用,所以在这选择其为产品的材料。
