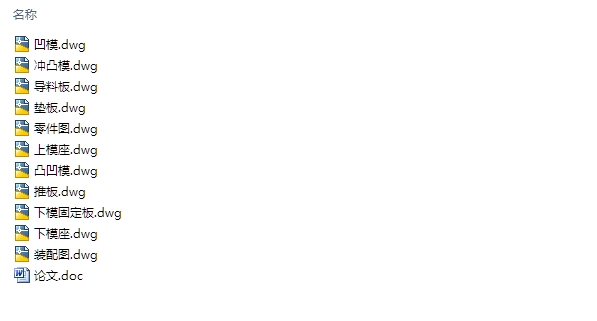

L型家具连接件(床身固定件)级进模设计(含CAD零件图装配图)(论文说明书12000字,CAD图纸11张)
摘  要
本文是L型家具连接件级进模设计,分析了L型的成型工艺,并制定了有效的成形方案。分析了L型件的成型工艺:包括工艺分析(尺寸、精度),冲裁工艺方案的确定,排样设计与计算,计算冲裁力和压力中心等工作。完成了级进模的总体概要设计,还详细介绍和计算了凸凹模和主要零部件的设计。
关键词:L型;弯曲;级进模

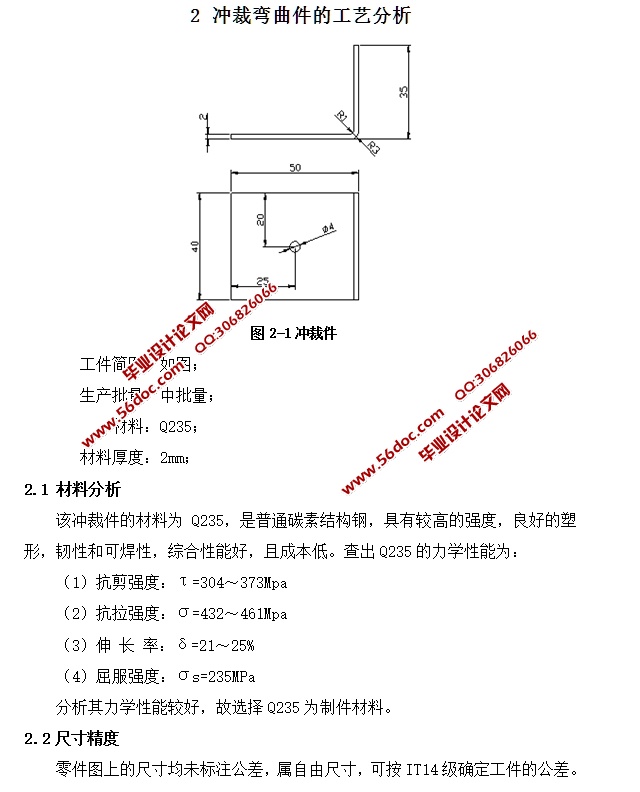

工件简图:如图;
生产批量:中批量;
材料:Q235;
材料厚度:2mm;
2.1 材料分析
该冲裁件的材料为Q235,是普通碳素结构钢,具有较高的强度,良好的塑形,韧性和可焊性,综合性能好,且成本低。查出Q235的力学性能为:
(1)抗剪强度:τ=304~373Mpa
(2)抗拉强度:σ=432~461Mpa
(3)伸 长 率:δ=21~25%
(4)屈服强度:σs=235MPa
分析其力学性能较好,故选择Q235为制件材料。
【www.56doc.com】
  版权所有www.56DoC.COM 咨询QQ:869918441

L型家具连接件(床身固定件)级进模设计(含CAD零件图装配图)
L型家具连接件(床身固定件)级进模设计(含CAD零件图装配图)
L型家具连接件(床身固定件)级进模设计(含CAD零件图装配图)
L型家具连接件(床身固定件)级进模设计(含CAD零件图装配图)




版权所有WWW.56DOC.COM

目  录
1 绪论    3
2 冲裁弯曲件的工艺分析    4
2.1 材料分析    4
2.2 尺寸精度    4
2.3 结构工艺性分析    5
3 模具总体结构设计    6
3.1 模具类型的选择    6
3.2 定位方式的选择    6
3.3 工序组合方式的选择    6
3.4 卸料方式的选择    6
3.5 搭边值得确定    6
3.6 模架类型的确定    6
4 冲压方案    7
5 排样计算    8
5.1 排样图    8
5.2 材料利用率    8
6 冲压工艺参数计算    10
6.1 毛坯展开尺寸    10
6.2 冲裁力    11
6.3 卸料力、推件力、顶件力    11
6.4 校正弯曲力    12
6.5 总的冲压力计算    12
7 模具压力中心计算    14

56doc.com QQ:306826066


7.1 确定模具压力中心的目的    14
7.2 压力中心的计算方法    14
8 刃口尺寸计算    16
8.1 冲裁模间隙的确定    16
8.2 刃口尺寸的计算    18
9 主要零部件的设计    20
9.1 落料凹模的设计    20
9.2 冲孔凸模的设计    21
9.3 橡胶的选用与计算    23
9.4 模柄    24
9.5 凸凹模固定板    25
9.6 凹模固定板    26
9.7 导料板    27
10 设备校核与选择    29
11 模具设计    31
11.1 级进模的应用    31
11.2 级进模结构设计    31
11.3 结构设计内容    31
11.4 模具总体结构    31
结论    31
致谢    35
参考文献    36
附录    37
