吊扇开关盖壳模具设计(含CAD零件图装配图)

来源:56doc.com  资料编号:5D16098 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D16098
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

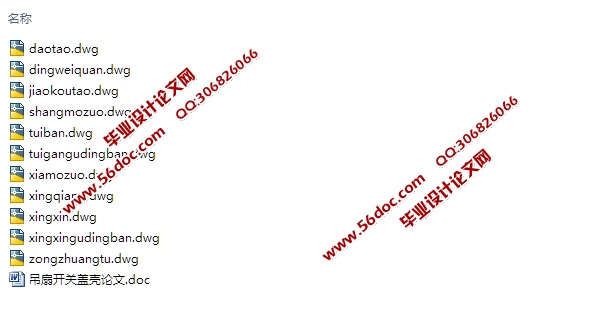

吊扇开关盖壳模具设计(含CAD零件图装配图)(论文说明书18000字,CAD图纸11张)

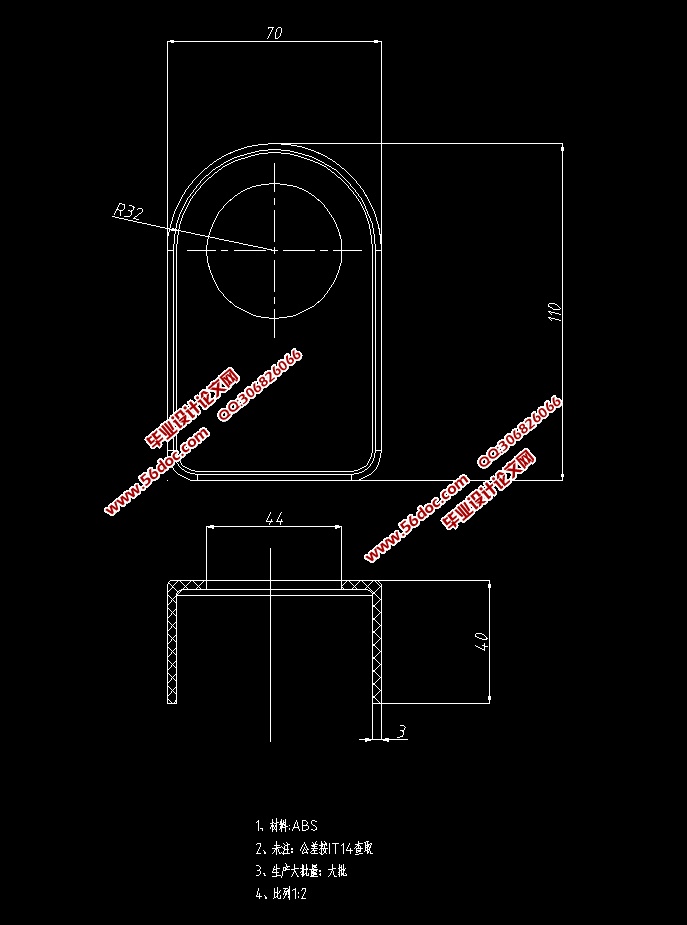

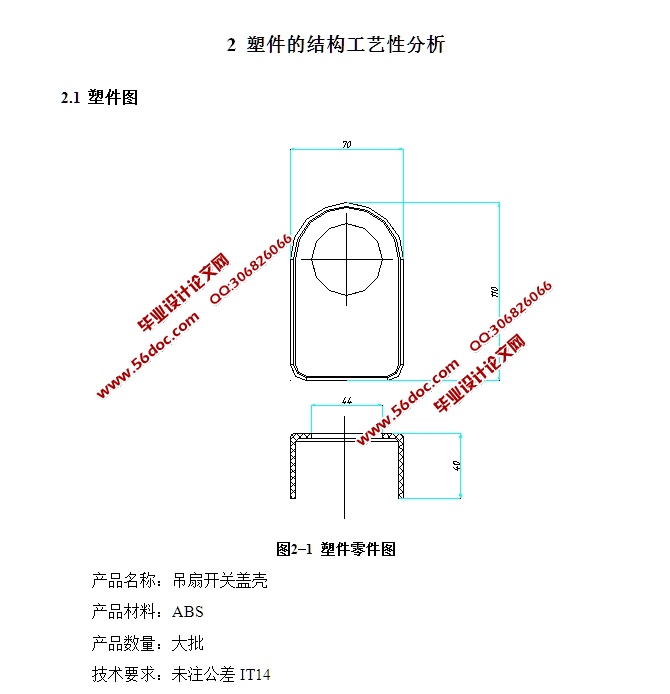

塑件的结构工艺性分析
    产品名称:吊扇开关盖壳
    产品材料:ABS
    产品数量:大批
    技术要求:未注公差IT14
2.2 塑件的工艺分析
2.2.1 塑件的尺寸精度分析
材料为ABS,密度为1.05g/cm3,收缩率0.4%-0.7%取0.5%。ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性,丙烯腈有高强度、热稳定性及化学稳定性;丁二烯具有坚韧性、抗冲击特性;苯乙烯具有易加工、高光洁度及高强度。
2.2.2 塑件表面质量分析
塑件的表面要求越高,表面粗糙度越低。表面质量主要是取决于模具型腔表面粗糙度,经过以上分析可以看出,注射时在工艺参数控制得较好的情况下,零件的成型要求可以得到保证。该塑件外部需要的表面粗糙度比内部要高许多,为Ra0.8 ,内部为1.6 。
2.2.3 脱模斜度分析
该塑件采用的塑料是ABS,而ABS的成型收缩率较小﹙0.4%-0.7%﹚,而且塑件不太复杂,所以应取较合适的脱模斜度。为保证壁厚的均匀一致,因此取塑料件的内外表面的脱模斜度一致,这里脱模斜度取0.5º。


吊扇开关盖壳模具设计(含CAD零件图装配图)
吊扇开关盖壳模具设计(含CAD零件图装配图)
吊扇开关盖壳模具设计(含CAD零件图装配图)
吊扇开关盖壳模具设计(含CAD零件图装配图)
