汽车错位连接板模具设计(含CAD零件图装配图)

来源:56doc.com  资料编号:5D16111 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D16111
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

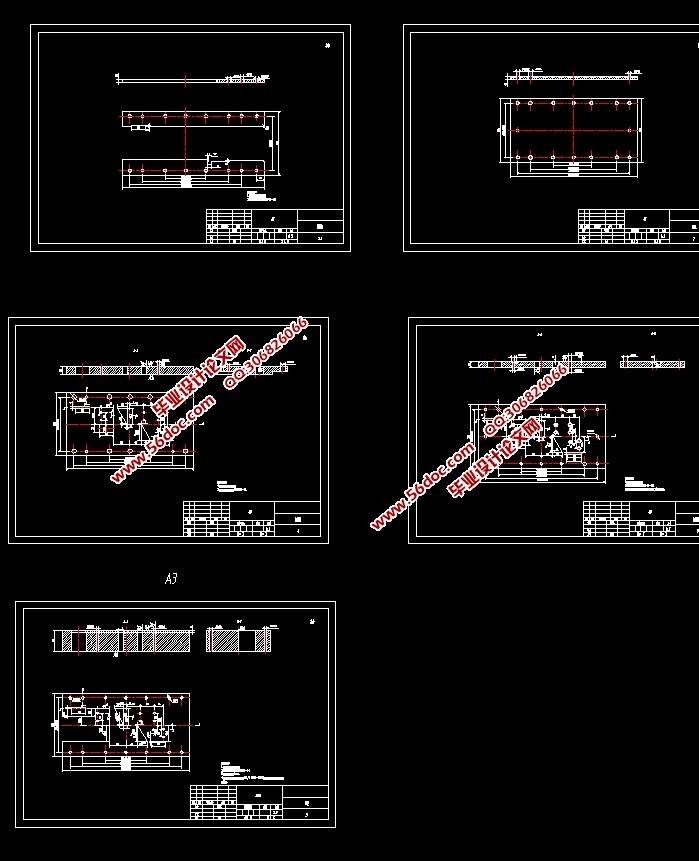

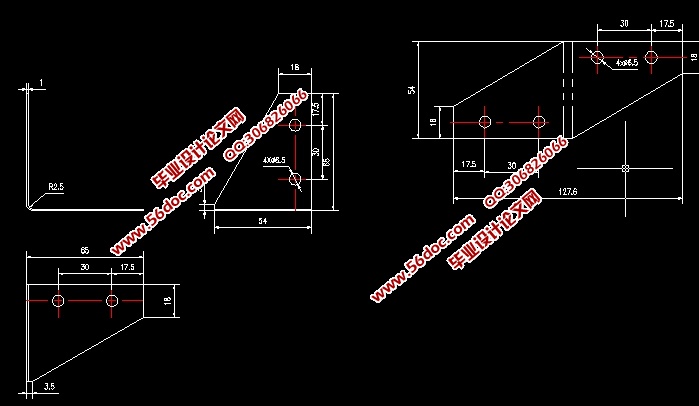

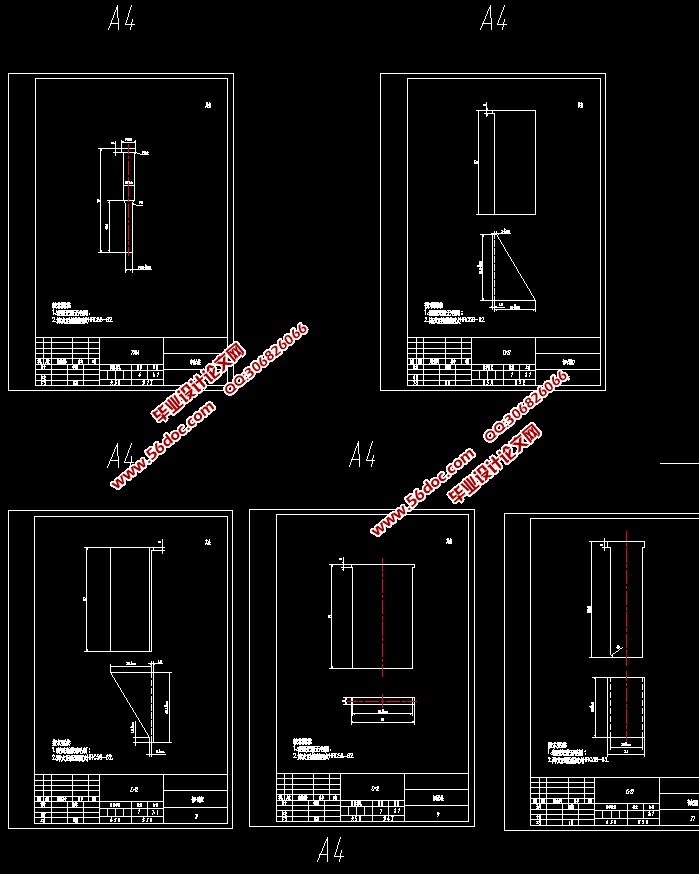

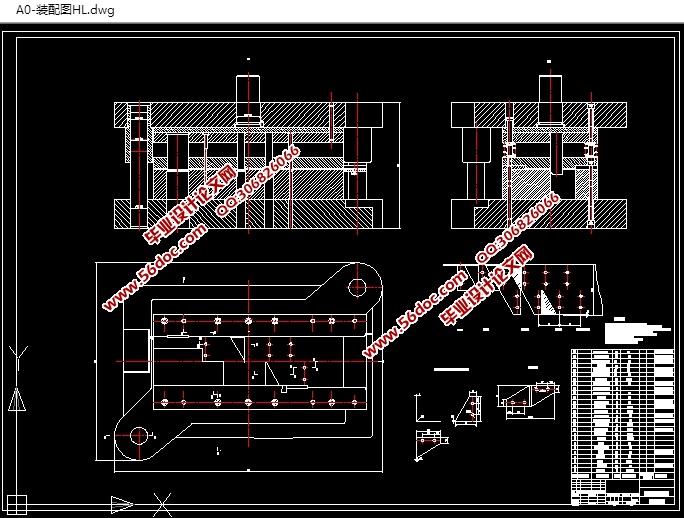

汽车错位连接板模具设计(含CAD零件图装配图)(论文说明书13300字,CAD图纸11张)
摘  要
随着模具工业的迅猛的发展,模具设计与制造以成为一个行业,工业生产中普遍采用模具成型工艺方法,有效地保证了产品的生产率和质量,使操作技术简化,还能省料、节能,获得显著的经济效益。
本次毕业设计是级进模的设计,冲压模具主要是将板料分离或成形而得到制件的加工方法。因为模具的生产主要是大批量的生产,而且模具可以保证冲压产品的尺寸精度和产品质量,模具的设计与制造主要考虑到模具的设计能否满足工件的工艺性设计,能否加工出合格的零件,以及后来的维修和存放是否合理等。在本次设计中,不仅要考虑要使做出的零件能满足工作要求,还要保证它的使用寿命。
关键词:级进模;模具;冲压产品

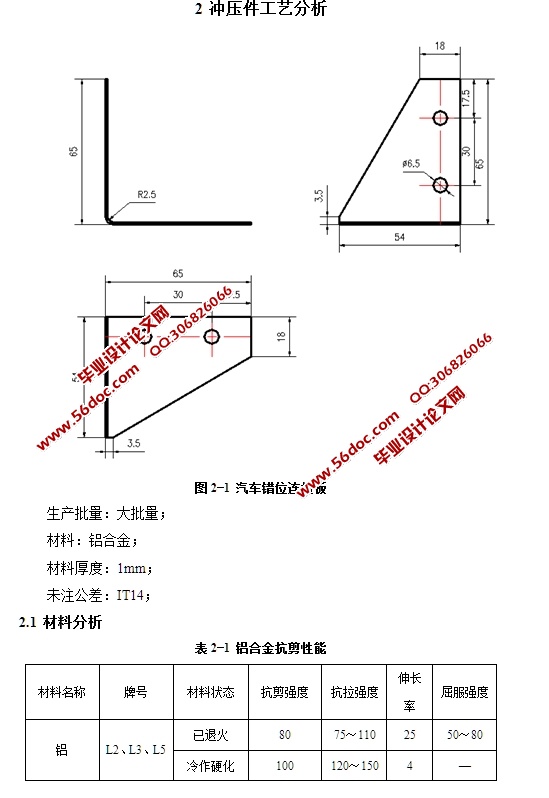

汽车错位连接板
生产批量:大批量;
材料:铝合金;
材料厚度:1mm;
未注公差:IT14;


汽车错位连接板模具设计(含CAD零件图装配图)
汽车错位连接板模具设计(含CAD零件图装配图)
汽车错位连接板模具设计(含CAD零件图装配图)
汽车错位连接板模具设计(含CAD零件图装配图)
汽车错位连接板模具设计(含CAD零件图装配图)
