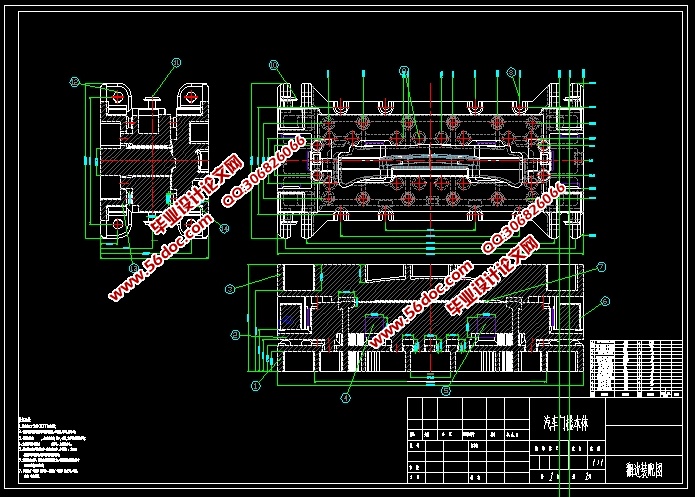

汽车门槛本体拉延模冲压模具设计(含CAD零件装配图,UG,PROE三维图)(任务书,开题报告,开题PPT,论文说明书11700字,CAD图纸4张,UG三维图,PROE三维图)
以汽车门槛为实例,在遵循汽车门槛的生产工艺和工序设计基本原则基础上,制定了汽车门槛本体模具的冲压工艺,并且使用UG软件对各工艺环节进行设计,提出了包括各模具本体的设计、草图建立、拉伸成型、模具的装配及挖减重孔。此次,直接用UG软件构造出了汽车门槛本体的三维模型,完成了汽车门槛的模具设计,更加直接的反映出了各零件之间的装配关系,
2 汽车门槛本体冲压拉伸工艺分析
2.1 分析汽车门槛本体的冲压拉伸工艺性
2.1.1 材料
08钢  材料厚度 1mm
由《冲压拉伸模具设计与制造技术》P19,表1-8:
抗拉бb        335—450(N/㎜²)
抗剪τ         260—360(N/mm²)
弹性模数 E     190000 (N/mm²)
屈服点бs      200 (N/mm²)
    δ(%)    32%

56doc.com QQ:306826066


2.1.2 结构分析
该零件是汽车门槛本体,形状特征包括弯曲面,拉伸面,外沿边等,并且是非对称结构,较为复杂。产品零件需要经过多道工序才能完成,基本工序应包括拉伸、拉伸、弯曲、拉伸、翻边等。且汽车门槛本体水平方向有不同层次的水平面,都是通过拉伸、弯曲、拉伸工序制成,表明冲压拉伸工序较为复杂。拉伸底部冲出一大孔,尺寸精度相对比较高。汽车门槛本体应注意尺寸之间的影响,以及工序之间相互的影响。
2.1.3 尺寸精度与表面粗糙度
尺寸精度按IT12级精度;
表面粗糙度Rn=12.5
