托架零件冲压模具设计(含CAD零件图装配图,工艺卡)

来源:56doc.com  资料编号:5D17635 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D17635
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

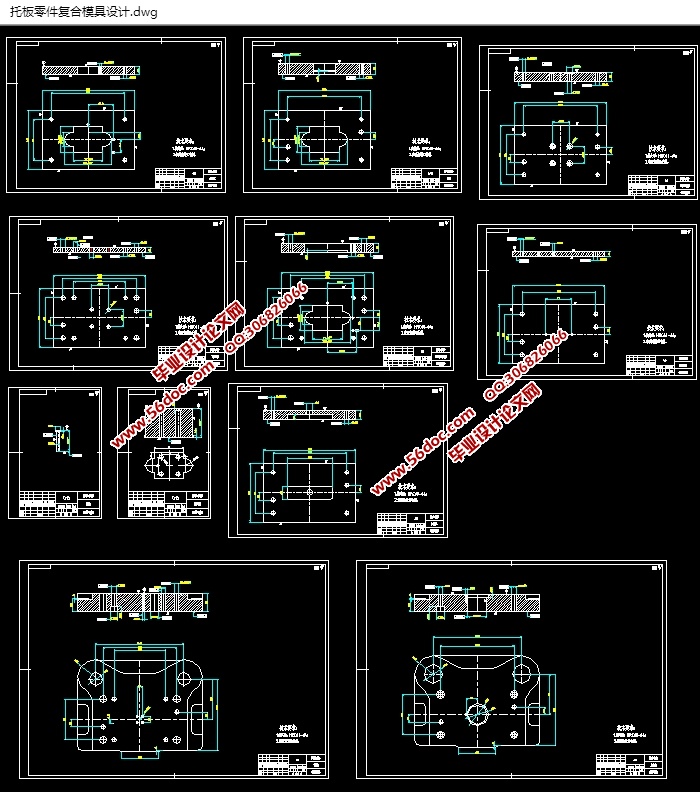

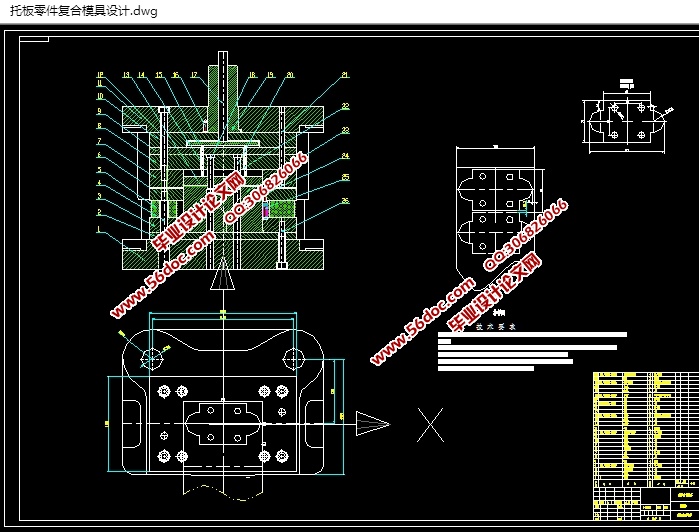

托架零件冲压模具设计(含CAD零件图装配图,工艺卡)(论文说明书12000字,CAD图纸12张,工艺卡)
摘 要
本设计主要是托架零件落料冲孔倒装复合模具的设计。我此次毕业设计的课题是通过在工厂观察生产实际选出的。通过多种方案的比较,本设计采用的是复合模结构。在设计中通过需要分析零件的材料、形状、尺寸,然后还重点对其精度的要求还有公差等进行冲压工艺分析,计算各种结构的可行性,然后设计出大概的结构图,计算后将零件展开,还设计了排样图;通过工艺计算对模具主要零部件进行细节的设计和绘图,如凸模、凹模和相关的成型顶出零件进行详细设计,通过以上的分析设计出详细的模具结构和模具工程图。设计过程当中的工作内容主要是针对模具的一些主要的零件图和结构细节的设计,还有一些标准零件的设计与选用。用软件画模具装配图和模具的一些主要的零件图。
关键词:托架零件; 冲压工艺;倒装复合模;凸凹模

冲裁工艺设计

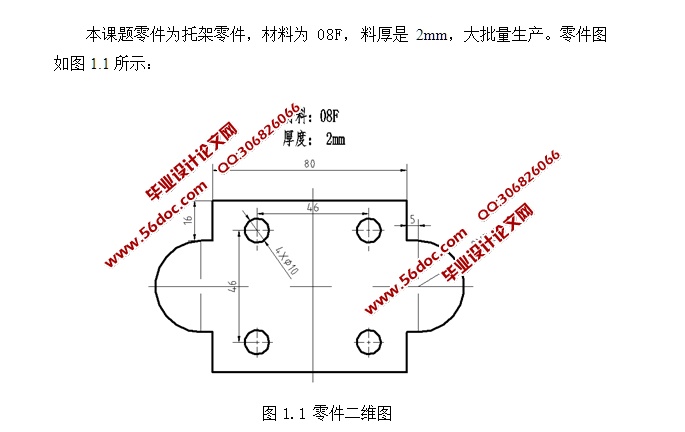

本课题零件为托架零件,材料为08F,料厚是2mm,大批量生产。
1.1 冲裁件的工艺性分析
冲裁是利用模具使板料板沿着一定形状分离产生的一种冲压工序。它包括落料、冲孔、切断、修边、剖切、切舌等工序,其中落料和冲孔是最经常看到的两种工序。冲裁是冲压模具工艺中最基本的工序之一。在我国冲压加工中应用中使用广泛。它既可以直接冲裁出成品零件,也可冲裁出弯曲、拉伸和挤压等其他工序准备材料。还可以对已经成形的零件在加工。


托架零件冲压模具设计(含CAD零件图装配图,工艺卡)
托架零件冲压模具设计(含CAD零件图装配图,工艺卡)
托架零件冲压模具设计(含CAD零件图装配图,工艺卡)
托架零件冲压模具设计(含CAD零件图装配图,工艺卡)


目录
摘 要    1
前  言    4
第一章 冲裁工艺设计    6
1.1 冲裁件的工艺性分析    6
1.2 冲压工艺方案的确定    8
第二章 冲裁排样设计    10
2.1 排样方案的确定    10
2.2 搭边的选取    11
2.3送料步距、条料宽度及板料间距计算    12
2.5 冲裁力和压力中心的计算    13
第三章 刃口尺寸计算    16
3.1 冲孔刃口尺寸计算    17
3.2 落料刃口尺寸计算    18
第四章  主要零部件的设计    19
4.1 模具类型的选择    19
4.2 定位方式的选择    20
4.3 卸料装置和推件装置的选择    20
4.4 工作零件的设计    23
第五章 压力机的选取    28
5.1 压力机的选择    28
5.2 装模高度的校核    29
第六章 模具总装图    30
总结    31
参考文献    33
致  谢    34
