电源盒注射模设计(含CAD零件图装配图)
来源：56doc.com 资料编号：5D17661 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D17661
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助
资料介绍

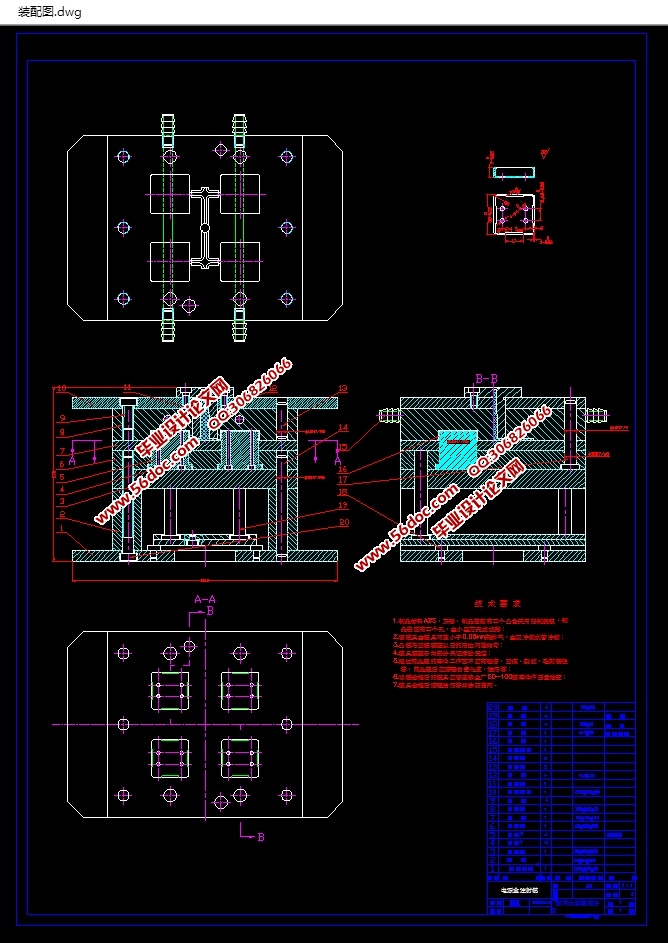

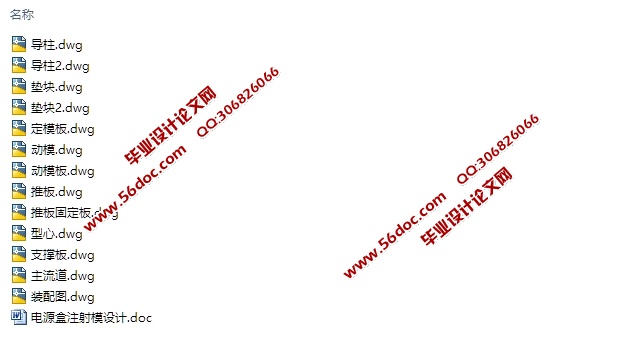

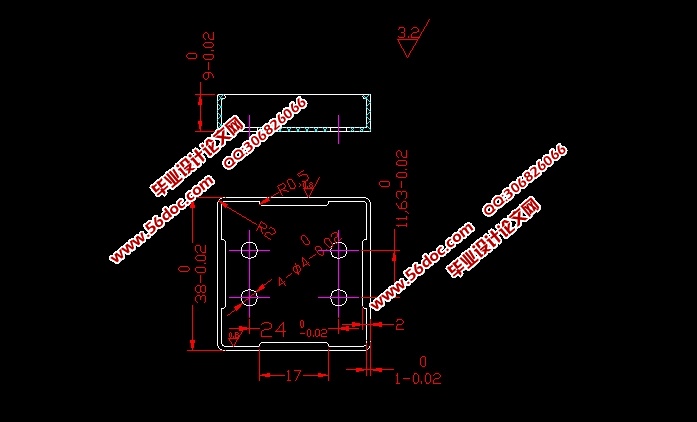

电源盒注射模设计(含CAD零件图装配图)(论文说明书5000字,CAD图纸13张)
一、 根据塑件工艺确定设计思路
1、 塑件材料ABS，其特点有
a 无定性，流动性等
b 吸湿性强，必须充分干燥，表面要求光泽的塑件必须长时间干燥
c 成型时宜取高料温，高模温，但料温过高易分解（≥250℃）对精度要求较高的塑件，模温宜取50~60℃，对光泽而热塑件模温取60~80℃，用柱塞式注射机成型时， 料温180~230℃注射机压力（1000~1400）×105P
目 录
一、塑件分析及注塑机选定……………………………2
二、模具设计
1、主流道设计…………………………………………6
2、定模设计 ………………………………………… 7
3、支撑板设计…………………………………………10
4、排溢系统设计………………………………………11
5、推出机构设计………………………………………12
6、合模机构导向机构设计………………………… 14
7、内型腔设计计算……………………………………15
8、推杆设计…………………………………………… 21
9、温控系统设计……………………………………… 22
10、设计小结………………………………………………24
11、参考资料 …………………………………………… 25
|
