发动机支承限位件冲孔落料拉伸模具设计(含CAD图)

来源:56doc.com  资料编号:5D19004 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D19004
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

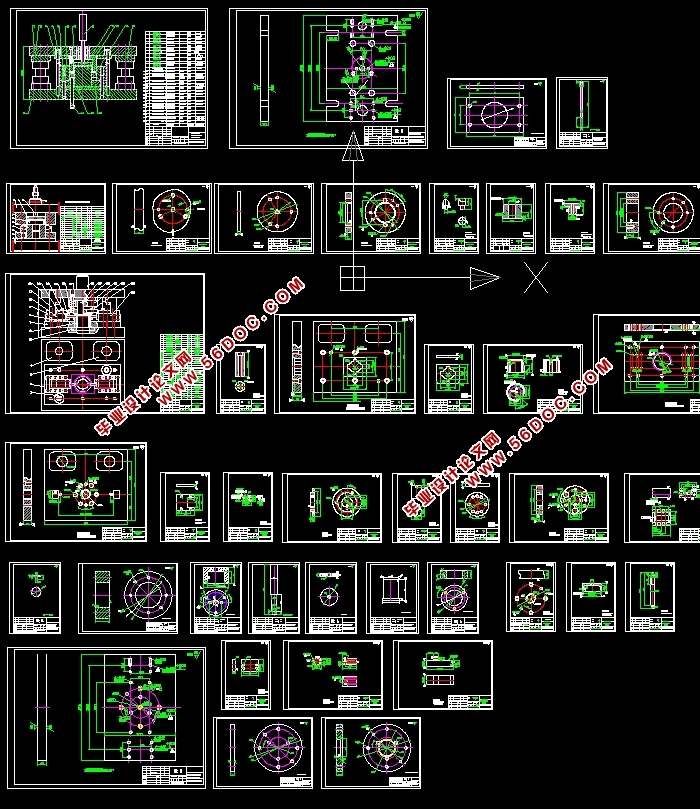

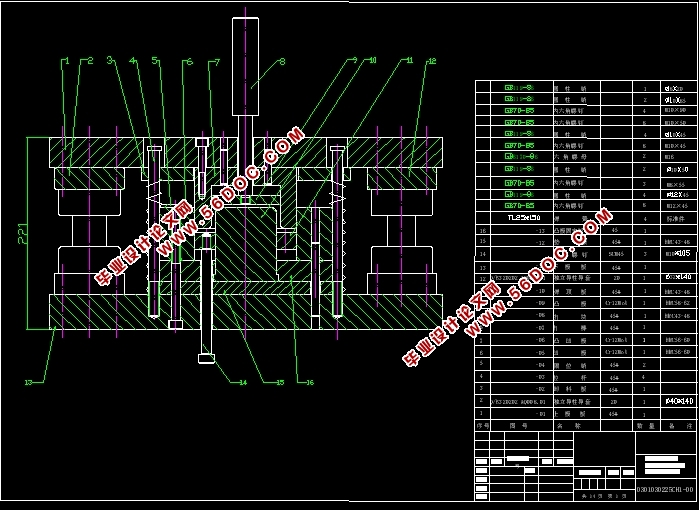

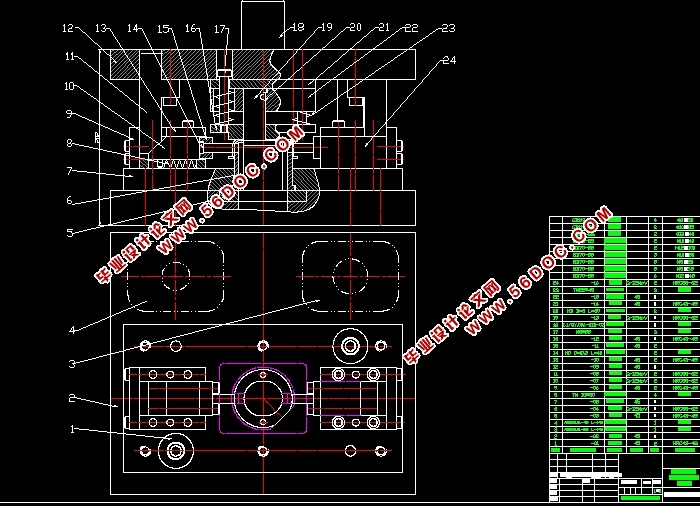

发动机支承限位件冲孔落料拉伸模具设计(含CAD图)(说明书8000字,CAD图纸42张)
本产品是一个冲裁件。经过落料拉深、冲孔、切边、整形、等多道工序组合而成。产品结构比较简单,通过对本产品的设计流程的了解。本人掌握了模具设计工艺及模具加工工艺的流程。通过对毕业课题的设计,我在模具上的专业知识得到进一步的巩固和提高。在指导老师的帮助下我更进一步了解了模具的知识。
本课题是无锡中捷减震器有限公司所做的汽车发动机支承限位件,是一个比较典型的冲压件。产品有孔、拉伸、切边等多道工序组成。它作用于汽车上发动机的支承限位。

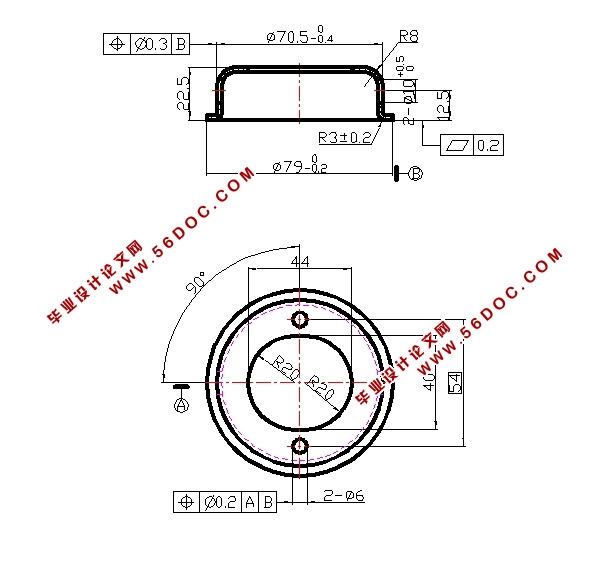

其形状.尺寸如下图所示
。其材料为SPCC钢板,料厚为2.0mm,制件尺寸精度为IT14,批量生产。要采用冲压生产。
一.    工艺分析
该制件形状简单,尺寸较小,厚度适中,一般批量,属普通冲压件,但要注意几点:
1.    制件上的两个¢10的孔有同轴度要求,设计模具的时候要考虑到。
2.    有一定的批量,应重视模具材料和结构的选择,保证一定的模具寿命。


发动机支承限位件冲孔落料拉伸模具设计(含CAD图)
发动机支承限位件冲孔落料拉伸模具设计(含CAD图)
发动机支承限位件冲孔落料拉伸模具设计(含CAD图)
发动机支承限位件冲孔落料拉伸模具设计(含CAD图)


目录
第一章         前言
第二章         课题简介
第三章         工艺分析
第四章         工艺方案的确定
第五章         模具结构的设计
第六章         冲孔模主要参数的计算
第七章         冲孔模的模具结构的设计
第八章         切边模的设计
第九章         整形模的设计
第十章         绘制模具零件图和装配图
第十一章       参考文献
第十二章       毕业设计小结
第十三章       附录
