汽车车身内衬板冲压成形工艺分析及模具设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书13000字,CAD图2张)
摘要
本文根据国内外冲压行业技术现状，分析了最常用的汽车覆盖件汽车车身内衬板几何特点以及成型特性，测量成型工艺参数，并针对其特性设计一套完整的板料冲压模具。此模具能保证冲压工件成型精密性、经济性、高效性、环保性，克服了大型冲压件拉裂、起皱等技术难题。首先分析冲压件各种工艺参数，选择合适压力机，确定工艺方案。运用成型分析软件AutoForm对汽车车身内衬板进行有限元成型模拟分析，预测冲压过程中可能产生的缺陷，并针对缺陷采取工艺修正消除措施，合理布置拉延边以及压料面。其次根据修正后的分析结果设计冲压模，包括排样、型腔布置、卸料机构的布置等。选取合适的标准冲压模架，运用三维建模软件UG工程模向导模块调用标准件进行规范化辅助设计，并绘制模具装配图、零件图图纸，指导其生产制造。最后对模具进行经济性分析，合理估计模具价值。
关键词：汽车覆盖件；板料冲压；成型分析；工艺修正；模具设计
Abstract
According to the status of stamping technology at our country and abroad. This paper analyzed the most common automobile body covering of the lining plate. It will measure the technological parameter of stamping and design a set of integrated stamping die aim at the characteristics of the stamping parts.This stamping die have the well qualifications with precision, economy, efficiency, environmental of sheet metal forming. It also overcame many technical challenges of large stampings like crack, wrinkle, etc. In this paper, the forming analysis software AutoForm is used to realize the basic steps of the finite element forming analysis and the post-processing calculation and analysis of the automobile body lining board.Predict the defects that may occur during the stamping process, and adopt the process correction elimination measures for the defects, and arrange the drawing edge and the pressing material surface reasonably.According to the revised analysis results, the stamping scheme is selected, including the selection of the press, the determination of the forming scheme, the layout, the cavity arrangement, and the arrangement of the unloading mechanism.Select the appropriate stamping standard mold, and use the 3D modeling software UG engineering mold wizard module to call the standard parts to standardize the auxiliary design.Finally, draw the mold assembly drawing, part drawing, and guide the manufacturing.
Key Words:Auto cover; sheet metal stamping; forming analysis; process correction; mold design
目录
摘 要 I
Abstract II
目 录 III
第1章 绪论 1
1.1 研究背景、目的及意义 1
1.2 冲压技术的发展 2
1.3 AutoForm软件工艺开发流程 2
1.4 研究内容 3
第2章 汽车车身内衬板工艺分析 5
2.1 确定冲压类型 5
2.2 材料的选择 5
2.3 冲压设备的选用 7
2.4 确定冲模类型 7
2.4 工序的选择 8
2.5 小结 9
第3章 基于AutoForm成型性分析 10
3.1 冲压方向的选取及负角的检测 10
3.2 工艺规划 10
3.3 模面设计 11
3.4 压料面设计及工艺补充 12
3.5 模拟的结果分析 15
3.6 小结 17
第4章 冲压模具设计 18
4.1 拉延模具设计 18
4.1.1 凸模长度计算 18
4.1.2 凹模外形尺寸计算 18
4.1.3 定位零件设计 19
4.1.4 压边装置 19
4.1.5 卸料装置 20
4.1.6 支承及夹持零件 20
4.1.7 零件材料及热处理要求 20
4.2 翻边模具设计 21
4.2.1 凸凹模间隙的确定 21
4.2.3 凹模外形尺寸计算 21
4.2.3 其他零件设计 22
4.3 小结 22
第5章 模具工作原理 23
5.1 拉延模具工作原理 23

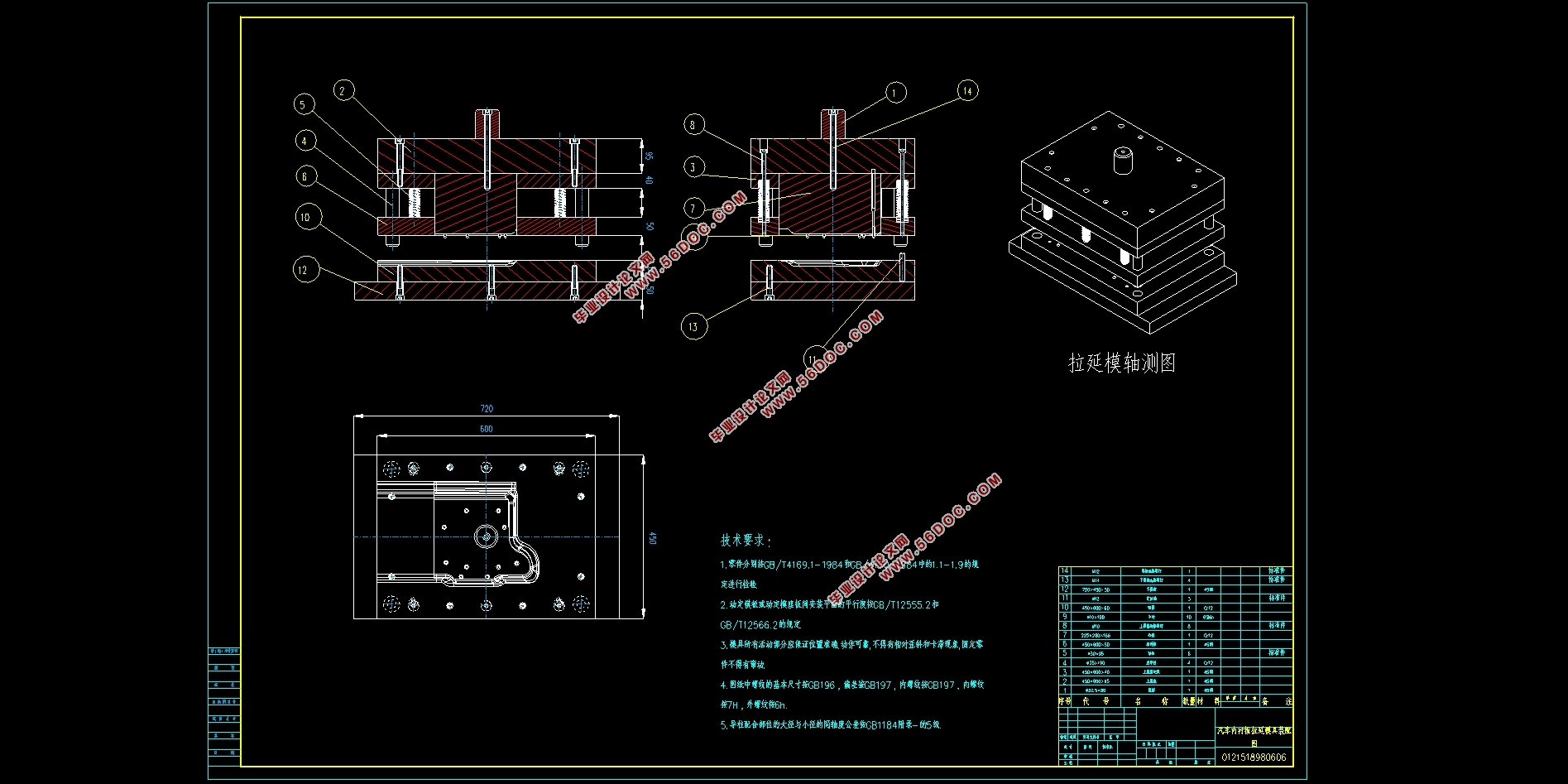

5.1.1拉延模二维装配图 23
5.1.2 拉延模工作原理 23
5.2 翻边模具工作原理 23

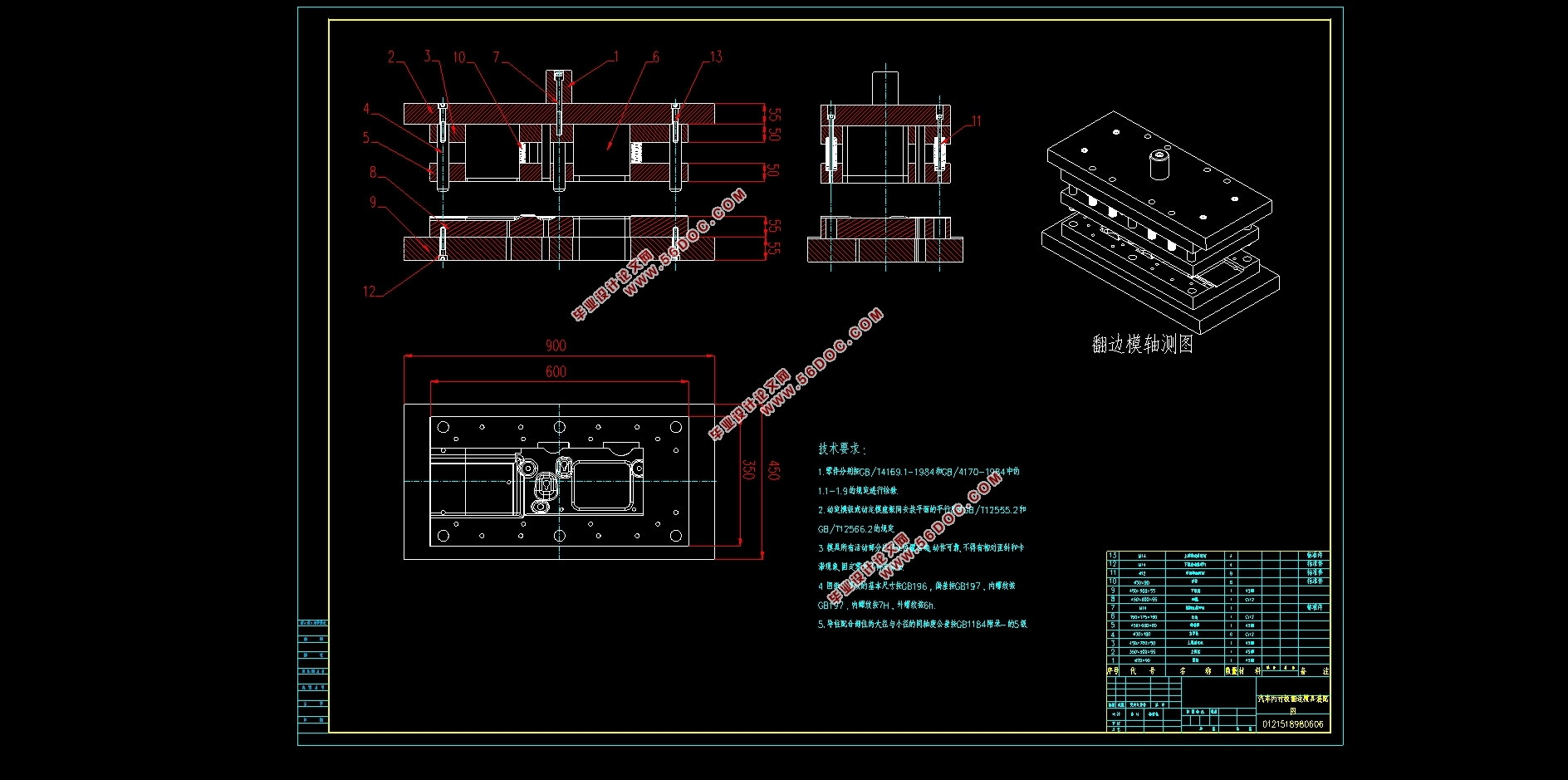

5.2.1 翻边模二维装配图 24
5.2.2 翻边模工作原理 24
第6章 工程报价 25
6.1 模具报价计算方法 25
6.1.1 经验计算法 25
6.1.2 材料系数法 25
6.2 模具报价计算 26
6.2.1 拉延模具报价计算 26
6.2.2 翻边模具报价计算 27
5.3 小结 27
第7章 总结 28
参考文献 29
致 谢 30
|
