石膏模具三维快速成型机设计(含CAD零件图装配图)

来源:56doc.com  资料编号:5D22001 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22001
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

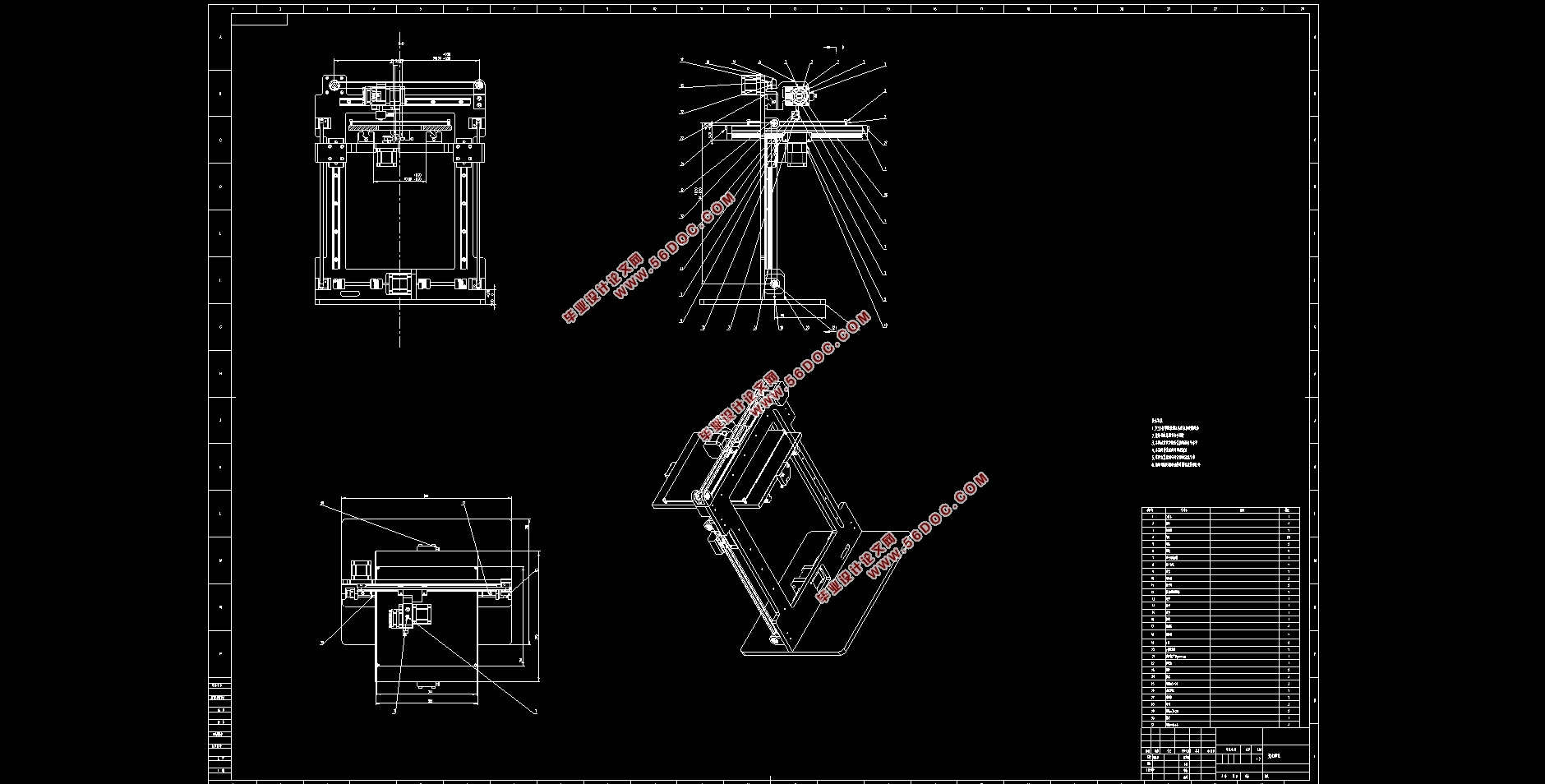

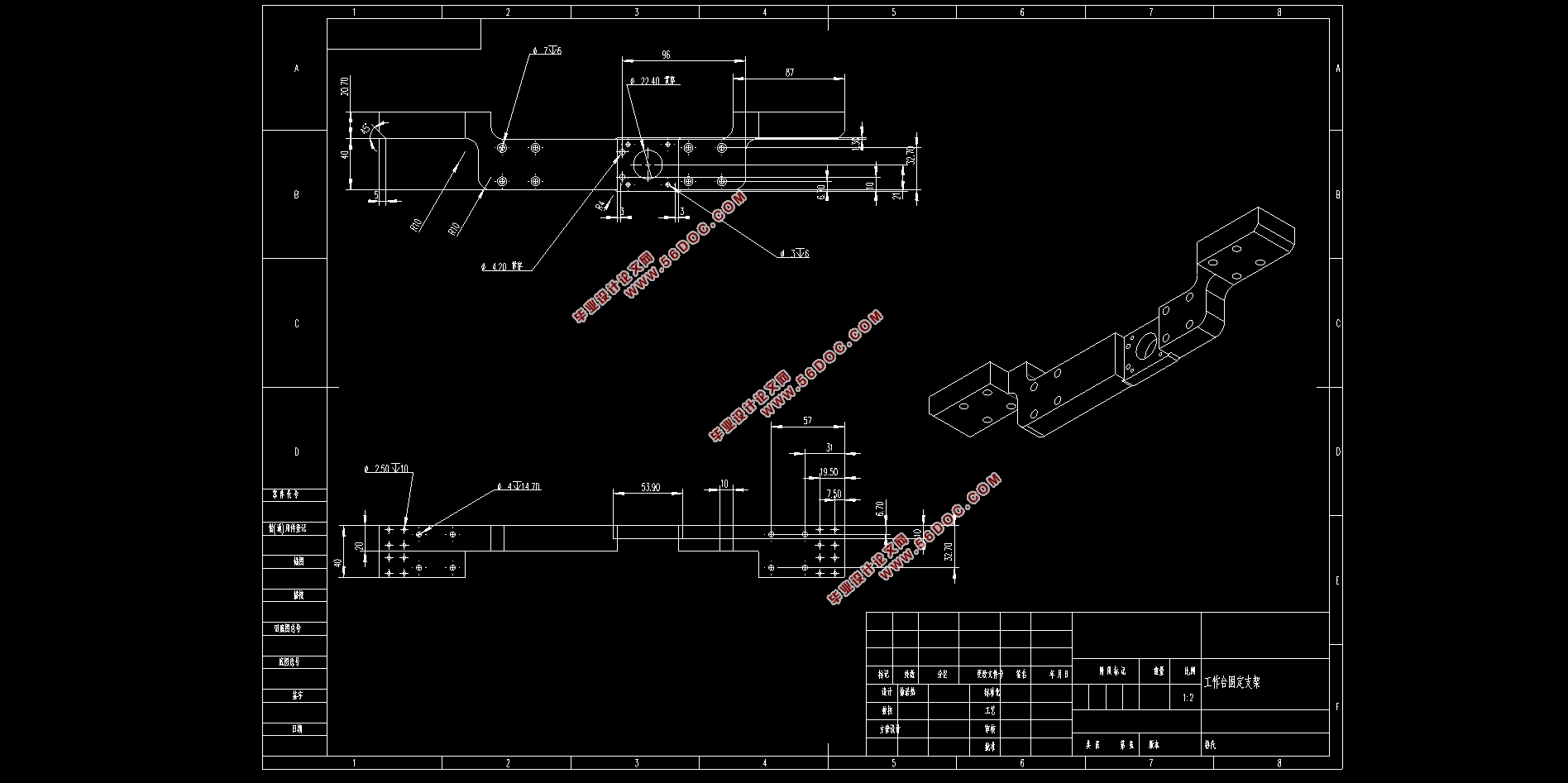

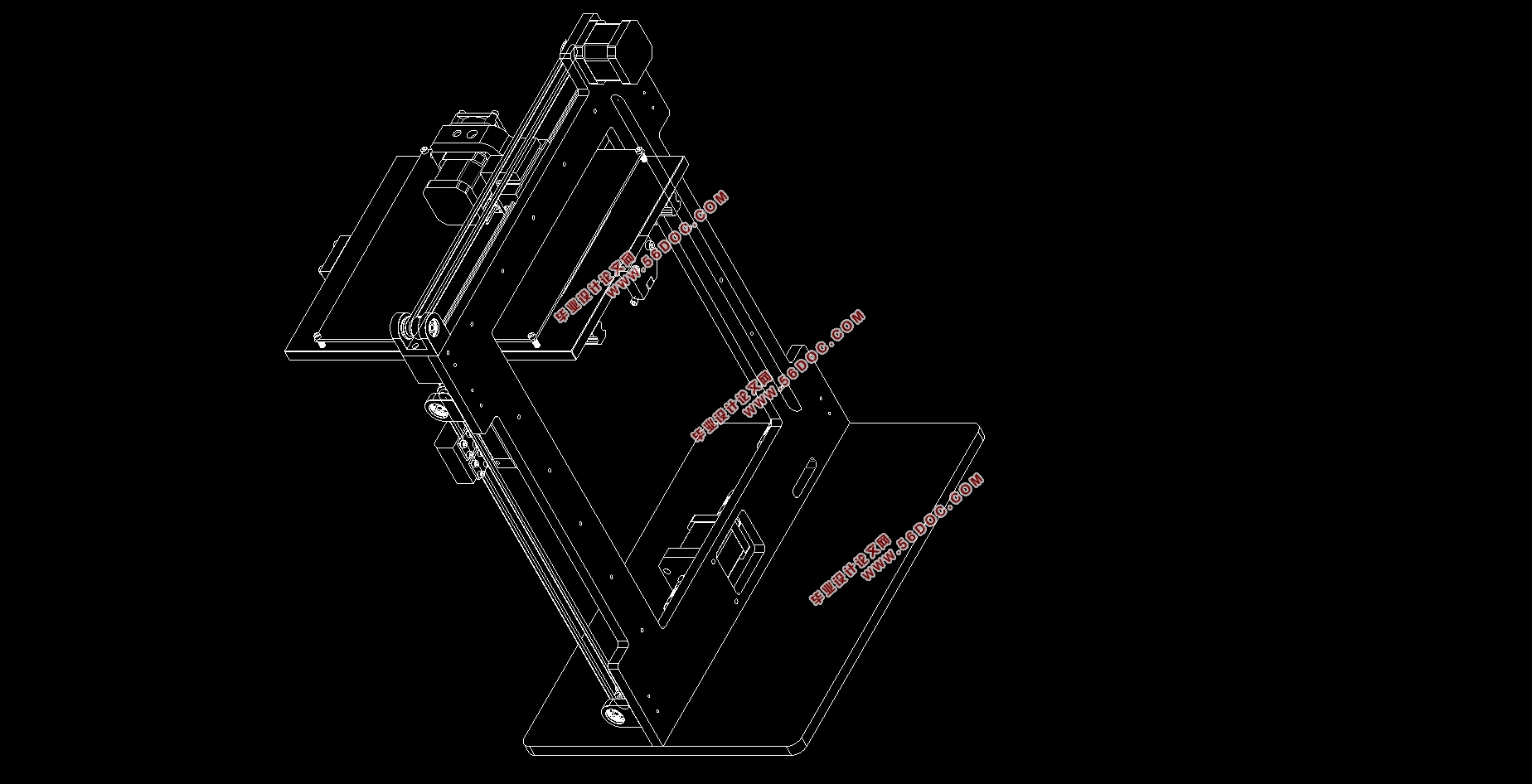

石膏模具三维快速成型机设计(含CAD零件图装配图)(任务书,开题报告,外文翻译,论文说明书15000字,CAD图11张)
摘要
在中国制造2025的生产背景下,石膏模具三维快速成型机的设计就变得十分有意义。与传统的生产方式相比,不仅仅大大缩短了生产周期,还能满足客户的个性化定制。本次设计相应地概括了国内外模具的现状,国内外快速成型技术的现状,以及国内外3D打印模具的现状。充分了解相关知识之后,对三维打印机进行整体结构设计,选择合理地驱动方式以及传动方式。 对某些重要的零部件详细分析它的参数和原理作用,其中结构设计这块还包括滚珠丝杠的计算以及校核,以确保三维打印机能打印出精度比较高的产品,电动机的选取。本次设计的重点就是快速成型机的机构设计。设计中主要使用了 CAD、 solidworks 等工程制图软件, 用 solidworks 三维建模, CAD 画出二维平面图.对机构的各部分功能以及设计的思路以及想法做出了阐述。
关键词:快速成型技术;模具;3D打印机;机构设计

Abstract
Under the production background of made in China 2025, the design of 3d rapid molding machine of gypsum mould becomes very meaningful.Compared with the traditional production mode, it not only shortens the production cycle greatly, but also satisfies the customers' personalized customization.This design summarizes the current situation of domestic and foreign molds, the current situation of rapid prototyping technology at home and abroad, and the current situation of 3D printing molds at home and abroad.After fully understanding relevant knowledge, the overall structure design of 3d printer is carried out, and reasonable driving mode and transmission mode are selected.The parameters and principles of some important parts are analyzed in detail, including the calculation and check of the ball screw in the structural design, so as to ensure that the 3d printer can print high precision products and the selection of electric motors.The focus of this design is the rapid prototyping machine mechanism design.In the design, we mainly use engineering drawing software such as CAD and solidworks to draw two-dimensional plan with solidworks 3d modeling and CAD, and elaborate the functions of each part of the mechanism and design ideas and ideas.

Key words: rapid prototyping technology;The mold;3D printers;Mechanism design
