电源盒注塑模具设计(含CAD零件图装配图,UG三维图)

来源:56doc.com  资料编号:5D25658 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D25658
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

电源盒注塑模具设计(含CAD零件图装配图,UG三维图)(论文说明书13000字,CAD图10张,UG三维装配图)
2.1 塑件结构分析

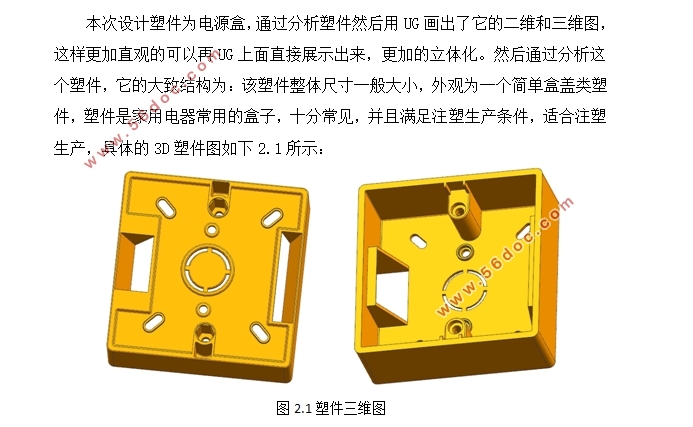

本次设计塑件为电源盒,通过分析塑件然后用UG画出了它的二维和三维图,这样更加直观的可以再UG上面直接展示出来,更加的立体化。然后通过分析这个塑件,它的大致结构为:该塑件整体尺寸一般大小,外观为一个简单盒盖类塑件,塑件是家用电器常用的盒子,十分常见,并且满足注塑生产条件,适合注塑生产
2.2 塑件材料的选用及性能分析
通过分析和测量,该塑件尺寸一般大小,外观和结构以及难易程度也很一般,通过观察生活中相似物和查询相关资料确定为塑件原材料为常规为ABS。
材料的简称为:ABS,英文名称为:Acrylonitrile-Butadiene-Styrene,中文名称为:丙烯晴,丁二烯,苯乙烯,材料的比重密度为1.05g/cm3,取材料的收缩率参数为0.004-0.007,取平均材料收缩率0.005
该材料应用广泛,具有稳定的材料特性,有较高的强度和柔韧度,色泽饱和,质量很稳定,所以对于本次塑件再适合不过了。而且本次选用ABS材料,也考虑到了塑件的填充性能,需要流动性快和强的特点,需要保证塑件外观无缺陷,,注塑成型需保证无毛刺或者其他不良现象出现,其次就是该材料也很节约成本,对于周边环境没有污染。

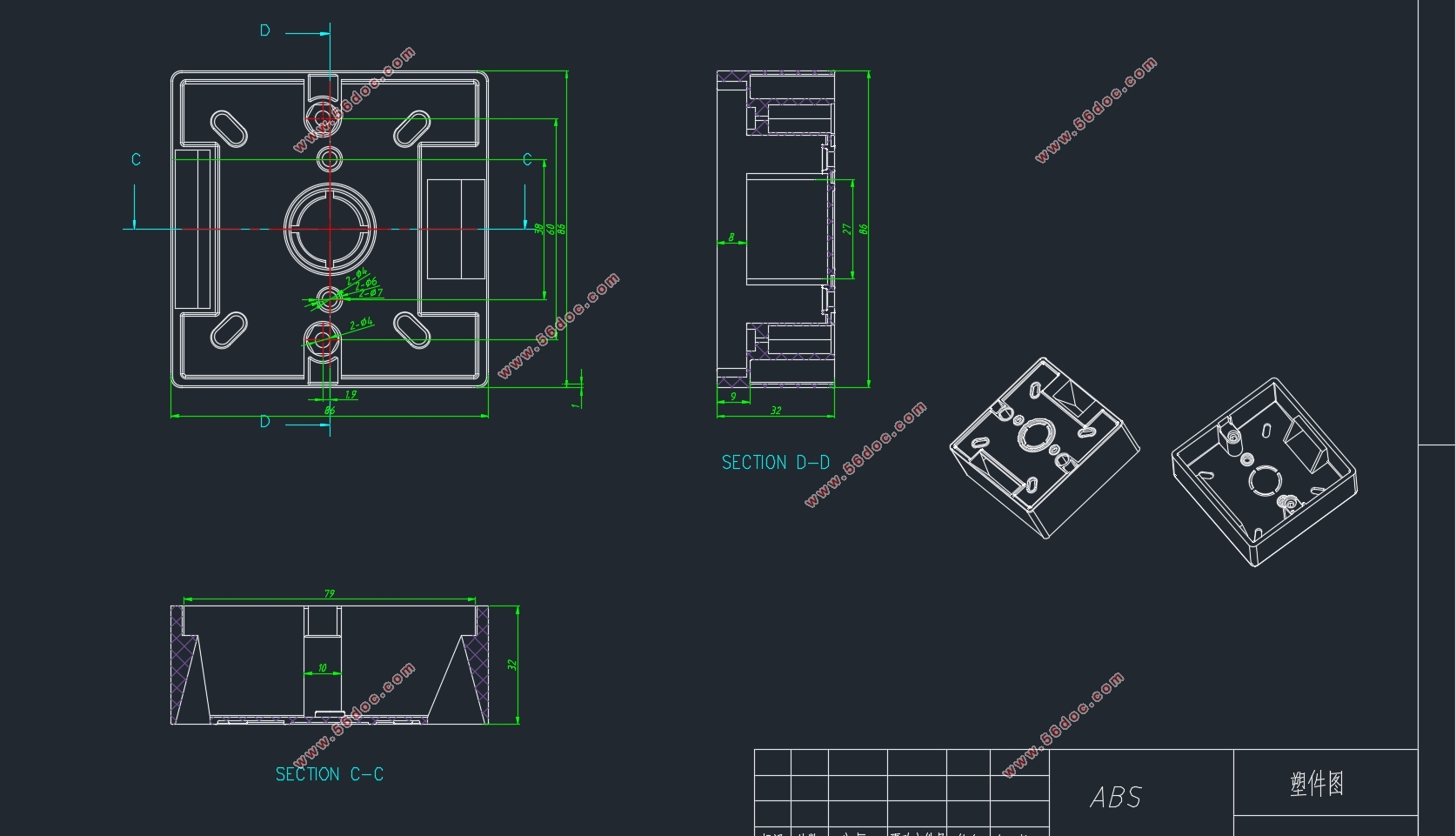

从塑件图可知,该塑件外观很好、很光滑而且比较亮,确定为MT5级精度即可满足要求。


电源盒注塑模具设计(含CAD零件图装配图,UG三维图)

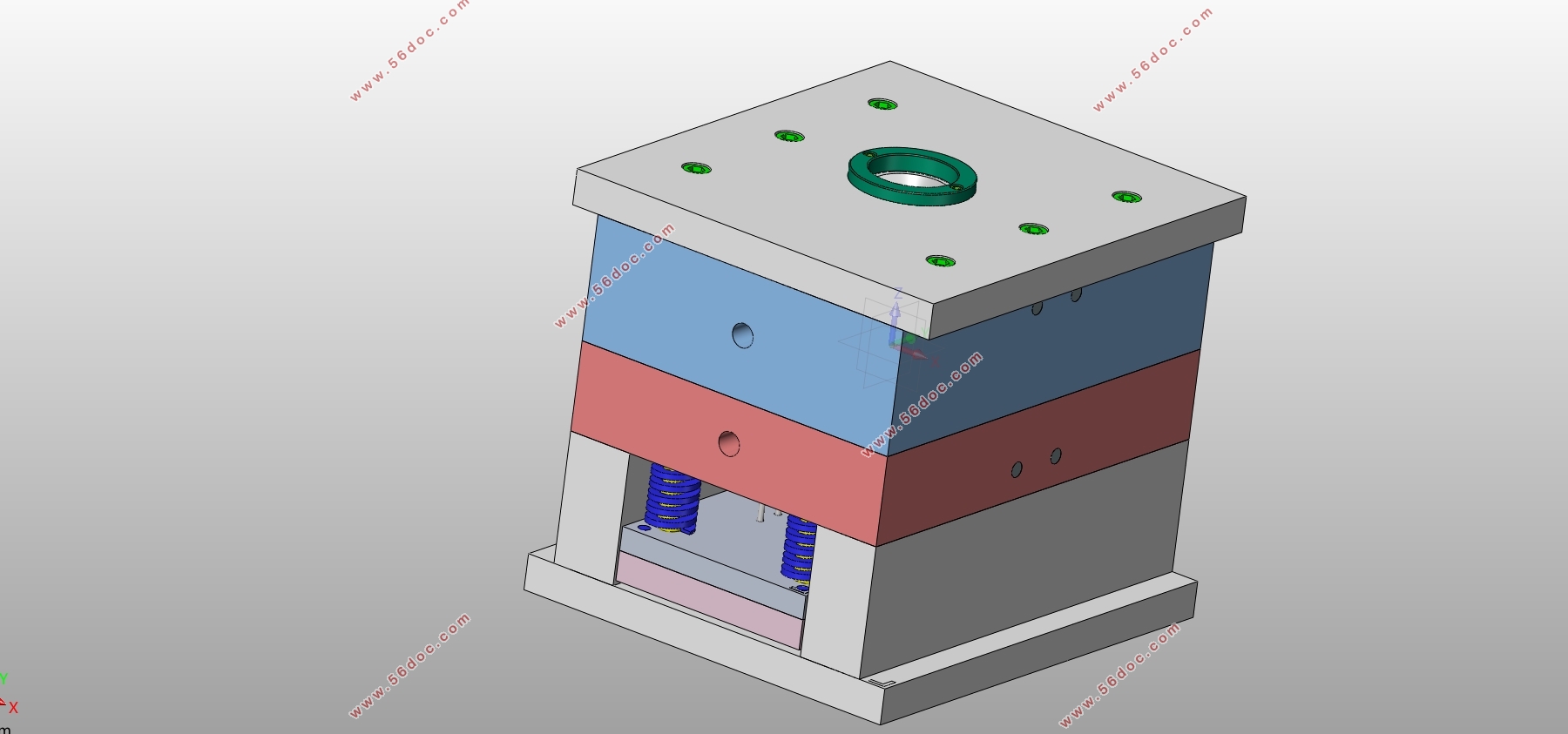

电源盒注塑模具设计(含CAD零件图装配图,UG三维图)

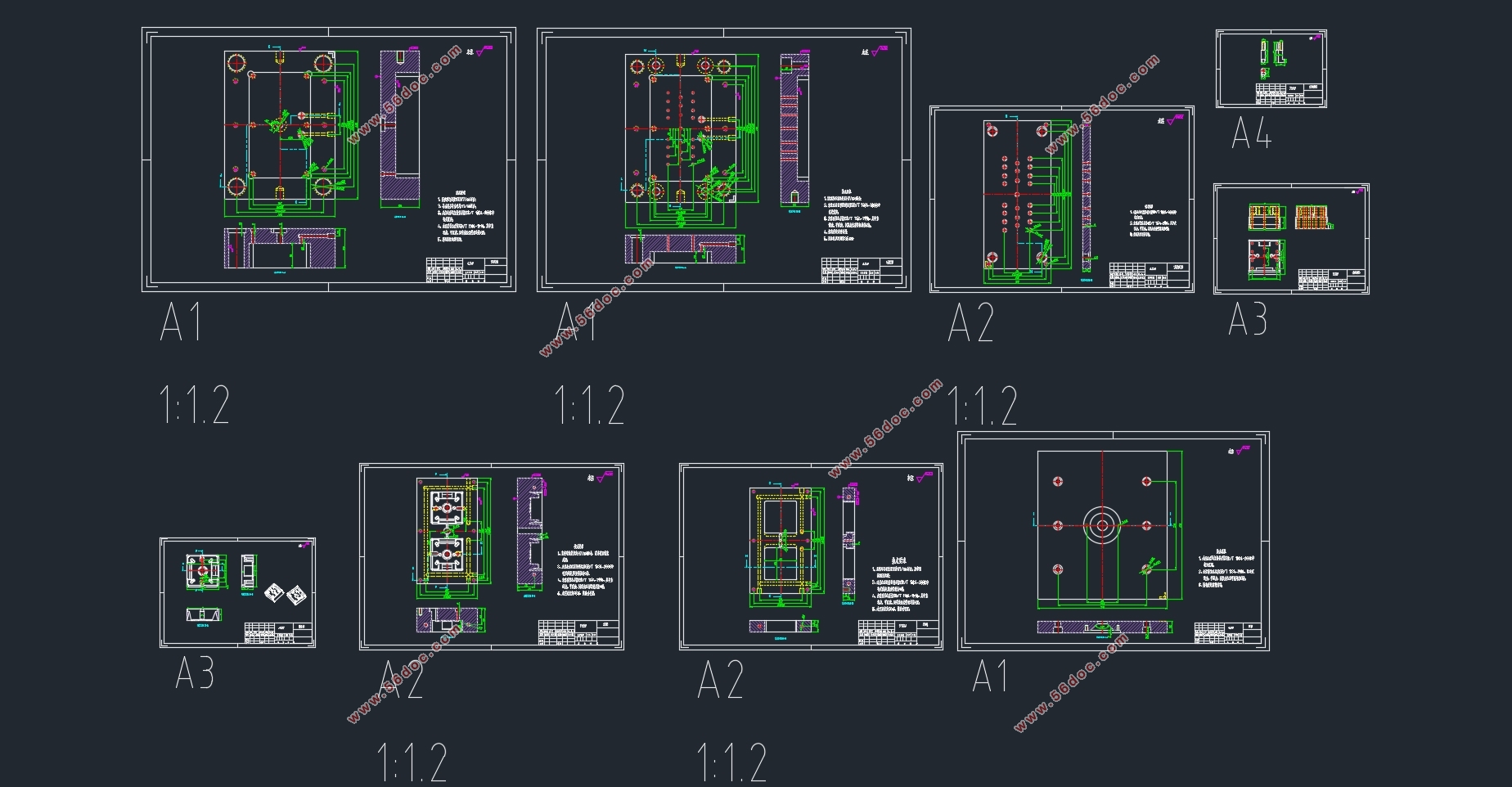

电源盒注塑模具设计(含CAD零件图装配图,UG三维图)

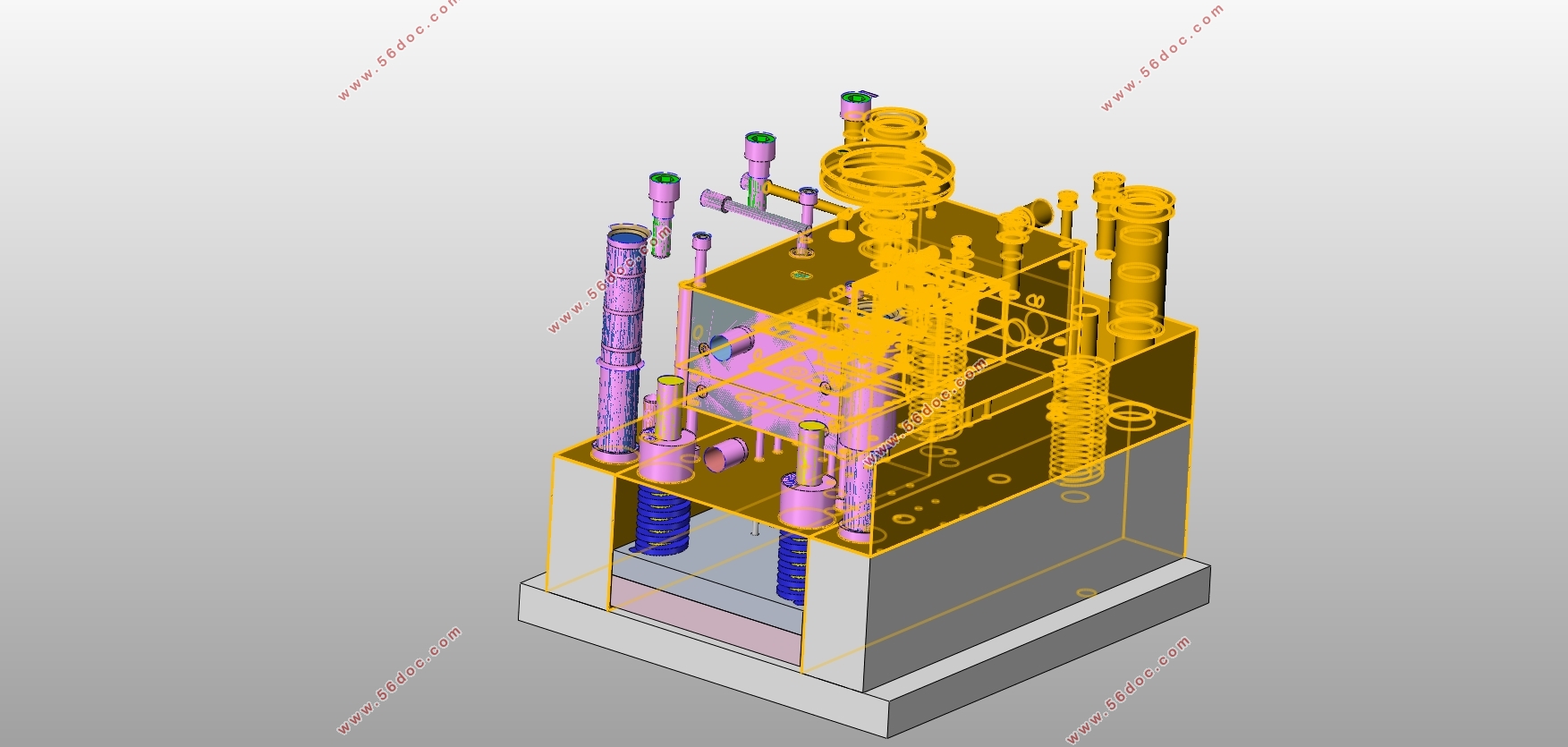

电源盒注塑模具设计(含CAD零件图装配图,UG三维图)

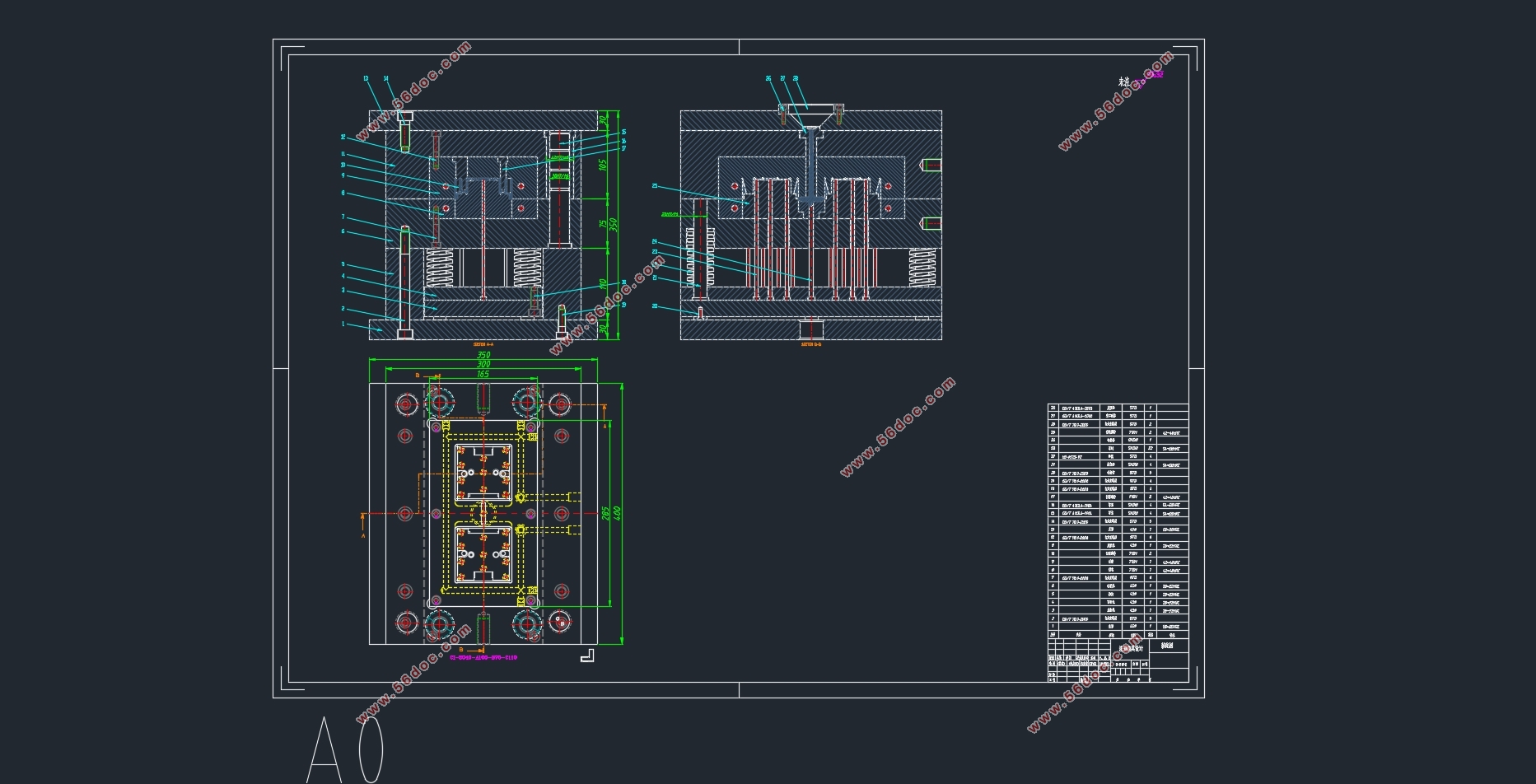

电源盒注塑模具设计(含CAD零件图装配图,UG三维图)
电源盒注塑模具设计(含CAD零件图装配图,UG三维图)
电源盒注塑模具设计(含CAD零件图装配图,UG三维图)
