侧板冲孔落料复合模的设计(附CAD图纸和ProE三维造型)☆

来源:56doc.com  资料编号:5D5157 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D5157
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

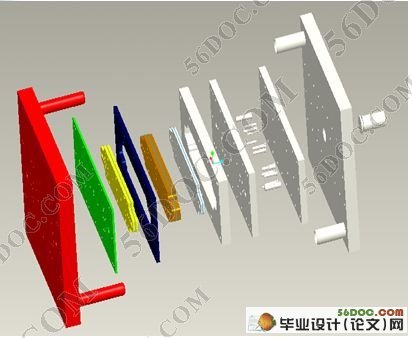

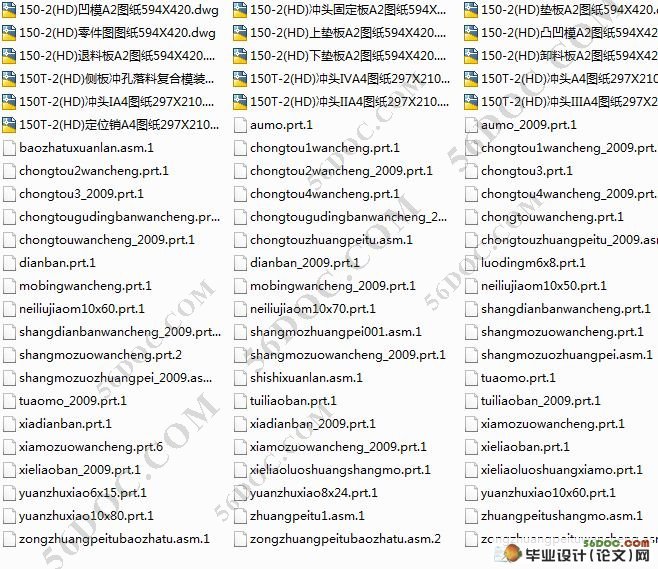

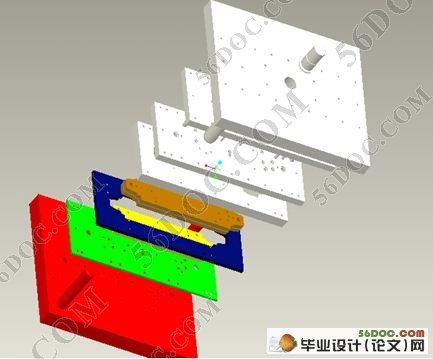

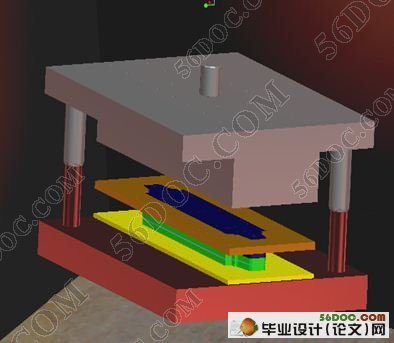

侧板冲孔落料复合模的设计(附CAD图纸和ProE三维造型)☆(含任务书,论文说明书17700字,演示文稿ppt,cad图纸,proe图)
摘    要

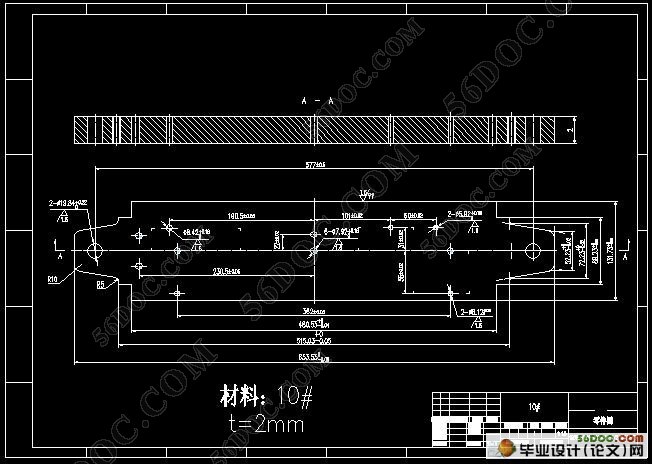

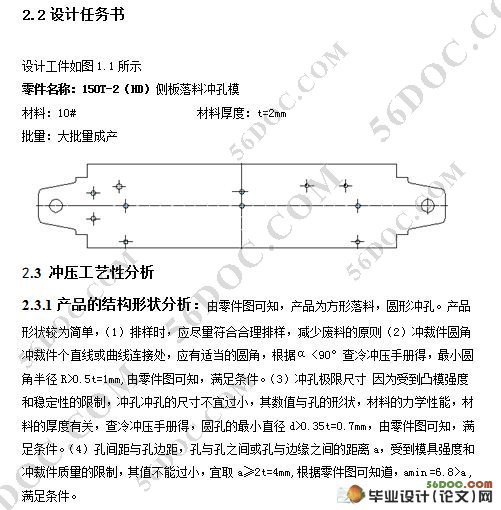

本文是对150T-2(HD)侧板零件的冲孔及其落料模具的设计,通过对零件图形的结构和生产工艺性的分析,决定采取冲孔和落料在同一道工序完成的复合模,同时考虑到倒装式复合模的冲孔废料直接由冲孔凸模从凸凹模内孔推下,无顶件装置,结构简单,操作方便,故选用倒装式复合模具。

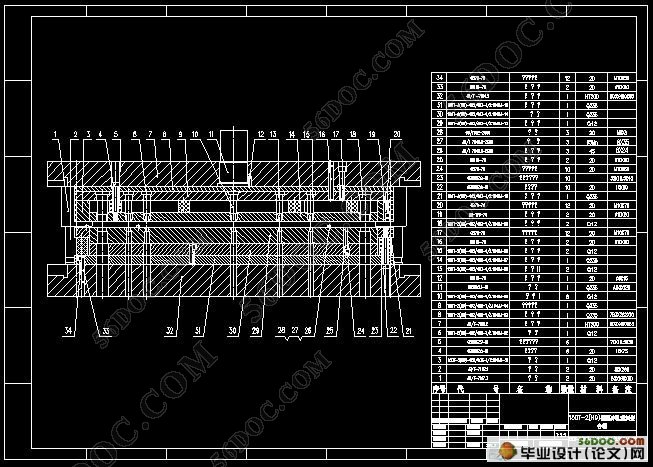

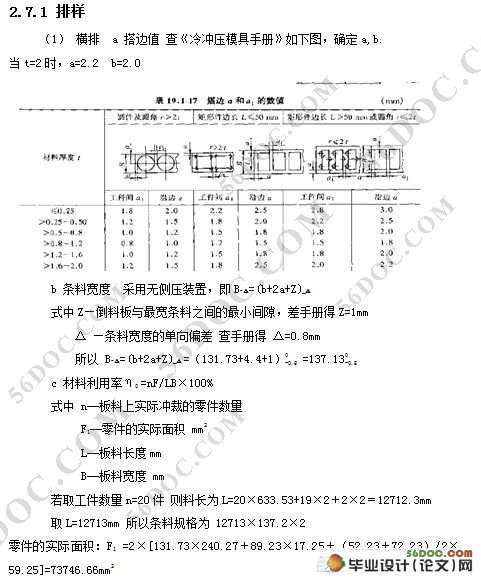

此倒装式复合模具的设计,包含1.首先对零件的工艺性进行分析,然后选择了几个可行的方案,接着对工艺方案进行演算和比较,最终确定采用倒装式复合冲裁模,2.制订工艺流程,选择排样图,对材料的利用率进行计算,3.初步确定冲模结构,包括(1)模具的具体形式(2)定位装置(3)卸料装置

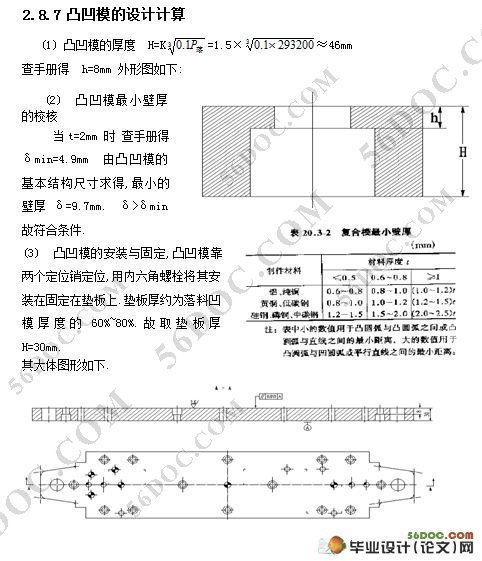

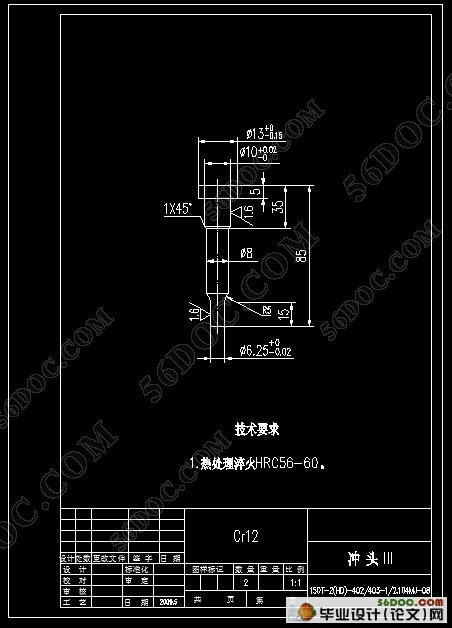

(4)导向零件(5)模架 4.冲裁力的计算 5.模具刃口尺寸的计算 6.冲裁模具主要零件的设计及计算 包括(1)落料凹模(2)冲孔凸模(3)凸凹模 7.标准零件的设计计算 包括(1)模架(2)导柱,导套 (3)上,下模座 (4)卸料螺钉  8.其它支承零件 包括(1)模柄 (2)固定板及垫板 9.紧固件的选择
关键词:冲孔 落料 倒装式 复合模

Abstract
This article is about a 150T-2 (HD) components side blanking punch and die design,Through the analysising of the graphical parts of the structure and production process, so decided to adopt the gang dies which the pierceing and the shearing in the same process, At the same time taking into account the waste of gang dies directly pung down from the punch-die by press lineBecause of no lifting equipment,
The Structure is Simple,and easy to operate.So select the gang dies .
    The design of  the gang dies include 1 Analysising of the process of the part. Then select a number of possible program , calculate and comparison the process program.Finally choose the gang dies.2 Formulation the process process flows.Stocking layout , calculating the utilization of materials.3 Choose the structure of the punching dies initially include Specific forms of dies, locating device, discharging device, guiding parts, die carrier. 4 Calculating the blanking force.5 Calculating the dimension of the cutting edge. 6 Designing and  Calculating the main parts of the dies .7. Designing and  Calculating the standard components include die carrier, guide pillar, guide sleeve, punch set, lower die base, discharging bolt 8 Bearing components  include die shank, fixing plate, shim plate, 9 Choosing the fastener.
Key words: punching hole, blanking, flip-over type, gang dies

课题研究的目的与主要内容
2.1.3、目的
   (1)用本专业所学课程的理论和生产实际知识,进行一项冷冲模设计工作的实际训练,从而培养和提高学生独立工作的能力。
    (2)扩充“冷冲模设计”课程所学内容,掌握冷冲压模具设计的方法和步骤。
(3)握冷冲压模具设计的基本知识。如计算、绘图、查阅设计资料和手册,熟悉标准和规范等。
2.1.4、基本要求
(1    )到课题研究的目的所提的要求。
(2)点放在实际生产中,即亲自与模具的跟踪生产,熟悉自己所设计模具的工艺和生产全过程。
    (3)生产者的身份来设计模具;为求所设计模具适合在所在设备条件下生产,   即要综合生产实际,又要满足生产要求,更要提高生产效率和经济效益。
(4)生产实际中,熟悉所用制造模具的设备的使用。课题研究已具备的条件有校办工厂的所有设备。
