微型电机定子片和转子片级进模设计(含cad零件图和装配图)
来源:56doc.com 资料编号:5D7428 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D7428
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助
资料介绍
微型电机定子片和转子片级进模设计(含cad零件图和装配图)(含选题审批表,任务书,开题报告,中期检查表,论文说明书24000字,CAD图纸16张)
摘 要:本课题介绍了微型电动机定、转子片多工位级进模的冲压工艺和模具结构设计,并应用Pro/E软件对其进行级进模具设计,解决了模具排样的难点,设计的模具机构应用于工程实践,产生了较好的效益。本文主要介绍了现代模具的基本概述,冷冲压模具的发展状况以及特点,级进模的概念、工作过程及特点,提出了本课题研究的内容以及选题的意义,以及本课题的整个设计过程,根据课题所提供的数据进行设计,包括:设计步距与定距的方式、排样图的设计、对冲压力、卸料力、推件力、压力中心、冲裁间隙、凸凹模刃口尺寸的计算、压力机的选择、本模具的总体设计以及主要零部件的设计。
关键词 定子片;转子片; 级进模; Pro/E软件;排样
Micro Motors Stator slice and Rotor piece of Progressive Custom design
Abstract: The stamping technology and structure design of multi—station progressive die of stator and rotor plate in the micro-motor are introduced. Applying Pro/E software design on the progressive custom, this software system settles the difficulty of die’s stock layout. Designed custom structure is applied to engineering practice and have brought about better benefit.This paper mainly introduces the basic outline of modern mold ,and basic concept, work process and feature of progressive custom are mentioned.The research content and meaning of this subject are presented.The whole designing process of this subject is primarily introduced, based on supplied data, including: design step distance、manner of fixing distance、 stock layout、the calculation of punch force、unloading force、push workpiece force、press center、custom clearance、dimensions of male die and female custom、choosing force machine、and the whole design and primary parts of this die.
Key words: Stator piece; Rotor piece;Progressive custom; Pro/E software; Stock lay
研究方案(研究目的、内容、方法、预期成果、条件保障等):
要研究或解决的问题、拟采用的方法或技术路线:1、级进模设计时的几个问题:a 卸料板与固定板联接方面b 限位方面c 凸模固定的几种形式 : (1) 紧固 (2) 松固 d 防止跳屑的几种形式(1)凸模的几种形式 (2)下吹气 (3)凹模刃口的形状 e 导料采用的几种形式 :(1)导正钉 (2)浮料钉 (3)导料板 (4)条料定位块 f 其它注意事项:由于级进模调整的精度高,工作量大,所以,凹模全部采用镶件,每次修磨刃121镶件后,就在刃121镶件下端加上垫片,这样可保证修磨刃口既方便又好,而不必担心凹模平磨后又需磨镶件的高度。在中等步距的级进模中如果没有废料带回收机则应加上废料侧刃。卸料板的硬度不应超过凹模,最好为50~55HRC,保证废屑跳出后不会打坏凹模。
主要内容和要求
一、主要内容:
1完成对中等复杂程度钣金模具的计算、结构设计工作。针对材料为硅钢片的钣金零件(具体的零件图已给出),进行专用模具的设计。
2进行模具设计基本计算、结构设计。
3完成钣金模具装配图的设计和所有非标零件图设计工作。
目 录
摘要 ………………………………………………………………………………1
关键词 ……………………………………………………………………………1
1 前言 …………………………………………………………………………2
1.1 模具概述 ………………………………………………………………2
1.2 级进模概述 ……………………………………………………………3
1.3 Pro/ENGINEER的基础知识…………………………………………4
1.3.1 Pro/ENGINEER的诞生…………………………………………4
1.3.2 Pro/ENGINEER的功能和特点…………………………………4
1.3.3 Pro/ENGINEER在模具制造中的应用…………………………5
1.4 课题内容及选题意义 ………………………………………………………6
1.5 本章小结 ………………………………………………………………7
2 微型电动机定子、转子片级进模设计 ……………………………………7

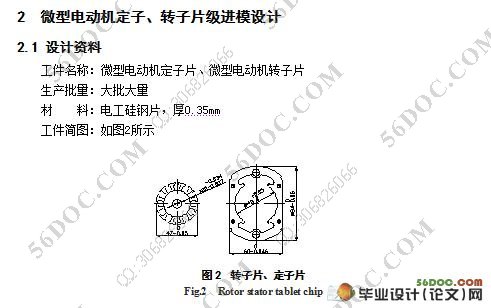

2.1 设计资料 ………………………………………………………………7
2.2 设计步距与定距方式 …………………………………………………7
2.3 排样图设计 ……………………………………………………………8
2.4 主要计算 ……………………………………………………………9
2.4.1 冲压力的计算 ………………………………………………9
2.4.2 压力中心的计算 ………………………………………………10
2.4.3 卸料力与推件力的计算 ……………………………………12
2.4.4 冲裁间隙 ……………………………………………………12
2.4.5 凸、凹模刃口尺寸的计算 ……………………………………12
2.5 压力机的选择 ………………………………………………………16
2.6 模具总体设计 ………………………………………………………18
2.6.1 模架 …………………………………………………………18
2.6.2 卸料板 ………………………………………………………18
2.6.3 导柱和导套 …………………………………………………19
2.6.4 弹压装置 ……………………………………………………19
2.6.5 凹模 …………………………………………………………19
2.6.6 定位装置 ……………………………………………………21
2.6.7 导料装置 ……………………………………………………22
2.7 主要零部件设计 ……………………………………………………22
2.7.1 线槽冲模设计 ………………………………………………22
2.7.2 校正模设计 …………………………………………………26
2.7.3 小凸模设计 …………………………………………………27
2.7.4 转子片落料模设计 …………………………………………28
2.7.5 异行孔冲模设计 ……………………………………………29
2.7.6 切废模设计 …………………………………………………30
2.7.7 切断模设计 …………………………………………………31
2.8 本章小结 ……………………………………………………………32
3 Pro/ENGINEER的模具造型 ………………………………………………33

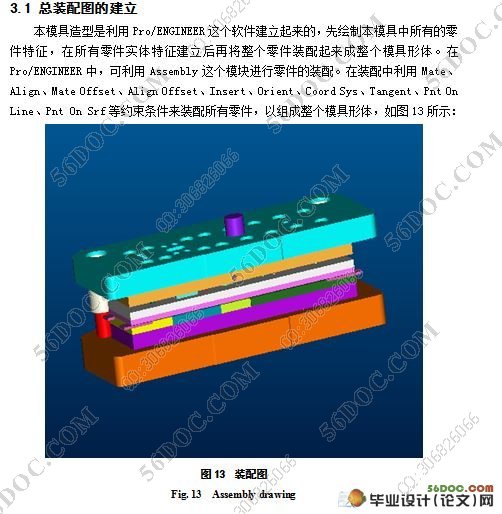

3.1 总装配图的建立 ……………………………………………………33
3.2 零件图的建立 ………………………………………………………34
3.3 本章小结 ……………………………………………………………38
4 结论……………………………………………………………………38
参考文献 ………………………………………………………………………39
致谢 ……………………………………………………………………………39
|
