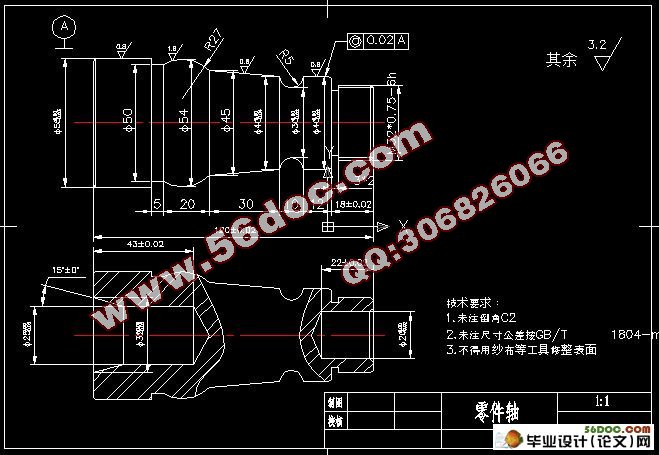

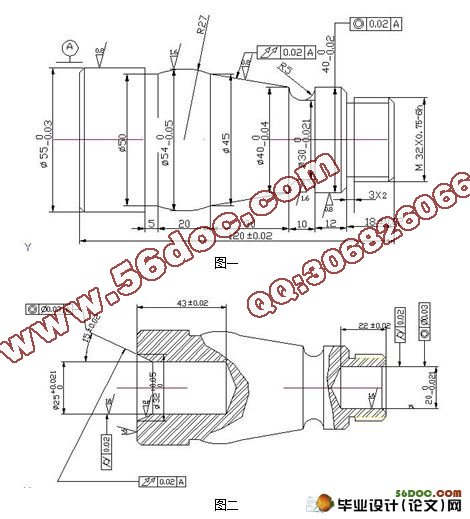

简易零件轴的设计(CAD图2张,设计说明书8800字)
摘 要:在本设计说明书中,我通过对零件的图形分析,零件的结构工艺性,技术要求进行仔细分析了,所设计的零件结构应便于成型,并且成本低,效率高,它的涉及面广,因此这一环节是技术的关键,以便在拟定工艺规程时采用适当的措施。材料分析,选好了加工毛坯,了解常用的毛坯种类:锻件.型材.焊接件.冷压件等,还有毛坯是根据零件要求的形状,工艺尺寸等方面而制成的进一步加工使用的生产对象。在制订零件的工艺规程时,正确的选择工件的基准有着很重要的意义,应划分阶段一般分粗加工.半精加工和精加工三个阶段。选择的机床型号是广州数控车床,广州数控教学型数控车床。另外还对加工的工序.工艺进行分析,从而手工将加工零件的全部工艺过程、工艺参数、位移数据等以规定的代
码、程序格式写出,编制出了适合所选车床的程序。
关键词: 零件的分析,毛坯,工艺,工序尺寸,加工路线


零件的工艺分析              (1)、零件各主要部分技术要求
 A、未注倒角c2。
 B、未注尺寸公差按GB/T 1804-m。
 C、不得用砂布等工具对表面进行修饰加工。
 D、工件材料用45#钢,


简易零件轴的设计
简易零件轴的设计



目录
第一章 数控加工工艺卡和刀具卡……………………………………3
第二章 零件的分析……………………………………………………5
2.1零件的工艺分析……………………………………………………………… 6
2.2工艺规程设计说明…………………………………………………………… 7
2.3切削三要素的确定…………………………………………………………… 7
第三章 零件工艺规程的设计………………………………………  9
3.1 定位基准的选择………………………………………………………………9
3.1.1 精基准的选择………………………………………………………………9
3.1.2 粗基准的选择………………………………………………………………9
3.2 零件表面加工方法的选择……………………………………………………10
3.3 加工顺序的安排………………………………………………………………10
3.4 工艺的制定……………………………………………………………………11
3.4.1机床的选择…………………………………………………………………11
3.4.2工艺装备的选择……………………………………………………………12
3.4.3 加工余量的确定……………………………………………………………12
3.4.4 确定工序尺寸的方法………………………………………………………13
第四章  数控加工程序的编制………………………………………14
4.1 数控编程方法及特点…………………………………………………………14
4.2 编写零件的加工程序单………………………………………………………14
4.3 零件的工艺文件的编制以及刀具走刀轨迹路径图…………………………16
第五章 小结……………………………………………………………19
参考文献……………………………………………………………… 20
