数控车床典型轴类零件加工工艺和编程

来源:56doc.com  资料编号:5D4136 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D4136
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

摘要
通过本次毕业设计,对典型轴类零件的设计又了很深的认识,本次设计概括了我所学的知识加深了对本专业的认识水平。本次设计就是进行数控加工工艺设计典型轴类零件,侧重于设计该零件的数控加工工艺和编程,主要设计内容有:完成该零件的工艺规程(包括工艺过程卡、工序卡和数控刀具卡)和主要工序的工装设计。并绘制零件图、夹具图。用G代码编制该零件的数控加工程序,在则学习CAD/CAM相关知识,并编制其构架。
关键词:典型零件、数控编程、CAD/CAM

Abstract
Through this graduation project, for a typical shaft parts of the design is a deep understanding of the design outlined in this I have learned to enhance the level of awareness of this profession. This design is typical of process design for NC machining shaft parts, focusing on the design of the components of the CNC machining technology and programming, key design elements include: the completion of this part of the technical rules (including the process cards, process cards and CNC tool cards) and major processes of tooling design. And draw parts diagram, fixture map. The preparation of the parts with the G code CNC machining procedures, were enrolled in CAD / CAM-related knowledge, and the preparation of its architecture.
Key words: Typical parts, CNC Programming, CAD / CAM

毕业论文(设计)主要内容:

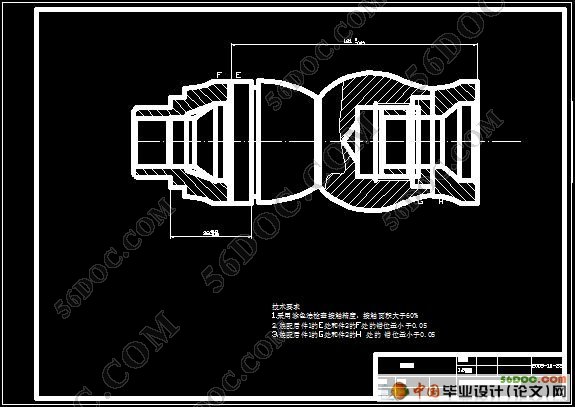

1、分析典型零件图纸,用CAD绘制零件图;

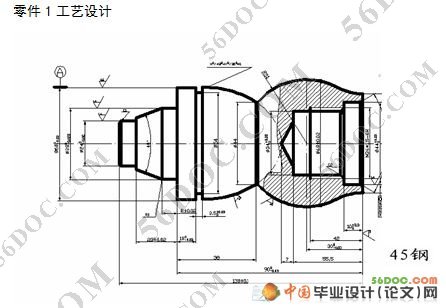

2、编制零件加工工艺卡片;
3、编制零件加工程序;
4、程序的仿真调试;

数控车床典型轴类零件加工工艺和编程

数控车床典型轴类零件加工工艺和编程
数控车床典型轴类零件加工工艺和编程
数控车床典型轴类零件加工工艺和编程


目录     11000字
摘要…………………………………………………………………………………………………………1
Abstract………………………………………………………………………………………………….2
第一章  零件分析………………………………………………………………………………3
1.1毛坯的选择  …………………………………………………………………………3
1.2机床的选择…………………………………………………………………..…………3
第二章  零件图加工艺分析…………………………………………………………….5
2.1  零件1与零件2工艺分析…………………………………………………5
2.1.1零件毛坯设计……………………………………………………………………5
2.1.2零件的热处理技术…………………………………………………………….6
2.1.3定位基准的选择原则…………………………………………………………6
2.1.4粗、精基准的选择原则……………………………………………………...7
2.1.5零件的装夹…………………………………………….…………………………7
2.1.6加工刀具的选择………………………………………………………………..8
2.1.7加工顺序及进给路线的确定………………………………………………8
2.1.8刀具的选择及切削用量的选择…………………………………….……9
2.2  零件1加工工艺设计…………………………………………………………10
2.3:零件2加工工艺设计…………………………………………………………13
2.4:组合加工加工工艺设计………………………………………………………16
第三章  零件图加工程序编写………………………………………………………19
3.1件1加工程序………………………………………………………………………..19
3.1.1零件1右端程序…………………………………………………………………19
3.1.2零件1左端程序…………………………………………………………………20
3.2件2加工程序………………………………………………………………..………21
3.2.1零件2右端程序…………………………………………………………………21
3.2.2零件2左端程序…………  ….…………………………………………………22
3.3:合体加工程序………………………………………………………………………23
第四章
程序调试………………………………………………………………………………24
结束语…………………………………………………………………………………………………….25
考文献…………………………………………………………………………………………………….26
致谢…………………………………………………………………………………………………………27

本设计还要检验程序的不合理的地方,以对其修改,根据学校提供的机床型号和系统型号,进行程序输入机床,程序输入完以后,用手动把刀具从工件处移开,把机械运动,主轴运动以及M,S,T,等辅助功能锁定,在自动循环模式下让程序运行,通过观察机床坐标位置数据和报警显示判断程序是否有语法错,格式或数据错误。但没有尺寸的显示,所有不能确定零件的尺寸大小。
有图形的模拟功能的数控车床,在自动加工前,为避免程序错误,刀具碰撞工件或卡盘,可对整个加工过程进行图形模拟,检查刀具轨迹是否正确。
数控车床的图形显示一般为二维坐标(Xz平面)显示。图形模拟操作步骤如下。
1.    调出需要图形模拟的数控程序:
按(AUTO)键,或者方式选择开关置“自动AUTO位”
按(PROGRAM)键
通过MDI键盘键入地址O和程序号
按(----O检索)软键,被搜索的程序号及程序内容会出现在屏幕中
2.    按机床锁住键。
3.按(CUSTOM GRAPH)键,按(G.PRM)软键,将光标移至需要修改的参数处,键入数据后按(、INPUT)键,比如输入毛坯直径,长度以及比例系数等
4..按(GRAPH)软键,进入模拟加工显示界面。
5.按(循环启动)键,在画面上绘制出刀具的运动轨迹。
模拟时如果发现程序有错误,退出模拟程序修改后,再模拟加工,直到正确为止
