简易轴套的数控加工工艺设计

来源:56doc.com  资料编号:5D10331 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D10331
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

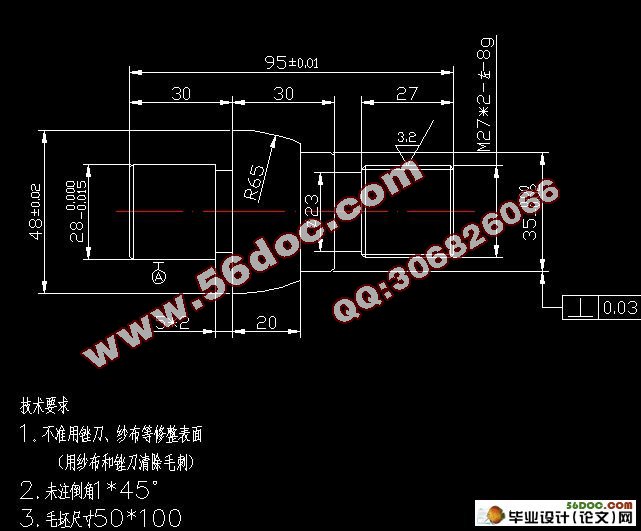

简易轴套的数控加工工艺设计(CAD图1张,设计说明书4700字)

零件图的分析
首先从零件图的分析中,了解工件的外形、结构,工件上须加工的部位,及其形状、尺寸精度、和表面粗糙度;了解各加工部位之间的相对位置和尺寸精度;了解工件材料及其它技术要求。从中找出工件经加工后,必须达到的主要加工尺寸和重要位置尺寸精度。
题中两零件主要由圆柱面、槽、螺纹、端面及圆弧组成。几何要素的条件完整,准确定位基准可靠,结构形状复杂,加工部位多,根据该零件存在这些特点,应该采用数控车床进行加工。


简易轴套的数控加工工艺设计


目 录
前言    2
一 零件的工艺分析    3
1、零件图    3
2、零件图的分析    6
二 工件的装夹方案    6
1、夹具的分类    6
2、车床常用的夹具    7
3、该组合件的装夹方案    7
三 零件的工艺分析    8
1、加工顺序的安排    8
2、刀具选择    9
3、切削用量选择    9
四 零件的工艺规程    10
1、零件一的工艺规程    10
2、零件二的工艺规程    11
五 零件的加工程序    12
1、零件一的加工程序    12
2、零件二的加工程序    14
致 谢    16
参考文献    17
