哑铃零件的数控机床加工工艺分析(含CAD图,工序卡,程序)

来源:56doc.com  资料编号:5D14130 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D14130
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

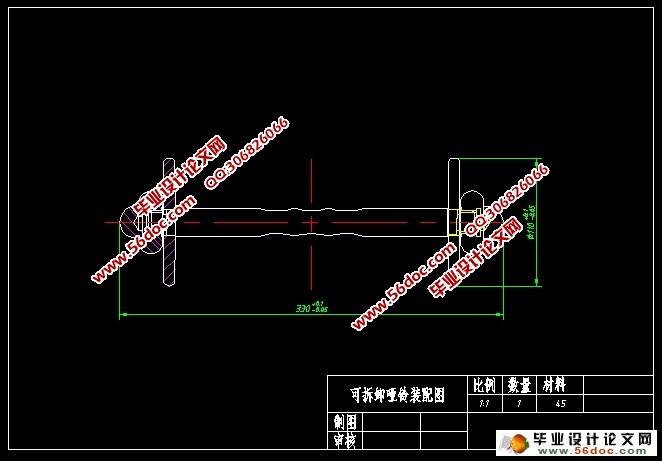

哑铃零件的数控机床加工工艺分析(含CAD图,工序卡,程序)(设计说明书7800字,CAD图纸4张)
零件图的结构工艺性分析
零件的结构工艺性是指所设计的零件,在能够满足使用性能要求的前提下制造的可行性和经济性。好的结构工艺性会使零件加工容易,节省成本,节省材料;而较差的结构工艺性会使加工困难,加大成本,浪费材料,甚至无法加工。通过对零件的结构特点、精度要求和复杂程度进行分析的过程,可以确定零件所需的加工方法和数控机床的类型和规格。
3.3零件的形状分析
该零件为回转型零件,装夹方便,采用三爪自定心卡盘即可。通过以图纸的数据分析,考虑加工的速度和加工的经济性,最好的加工方式为车加工,考虑到该工件外形轮廓复杂,所以选定加工的设备使用数控车床。


哑铃零件的数控机床加工工艺分析(含CAD图,工序卡,程序)
哑铃零件的数控机床加工工艺分析(含CAD图,工序卡,程序)
哑铃零件的数控机床加工工艺分析(含CAD图,工序卡,程序)
哑铃零件的数控机床加工工艺分析(含CAD图,工序卡,程序)


目录
摘要    1
Abstract    2
第1章 绪论    4
第2章 数控车床的概述    5
2.1数控车床的优点和缺点    5
2.2数控车床加工工艺分析    5
第3章 零件图样分析    6
3.1零件图    6
3.2零件图的结构工艺性分析    6
3.3零件的形状分析    7
第4章 数控车床加工工艺设计    7
4.1夹具与刀具的选择    7
4.2加工方法的选择    7
4.3加上上序的选择    8
4.4工艺路线的设计    8
4.5走刀路线的设计    8
4.6切削用量的设计    9
第5章 确定最佳的加工路线    9
第6章 数控加工程序    10
第7章 数控加工工艺卡片    16
第8章 数控车床的发展展望    18
结语    19
参考文献    20
附录A    21
附录B    21
致谢    22
