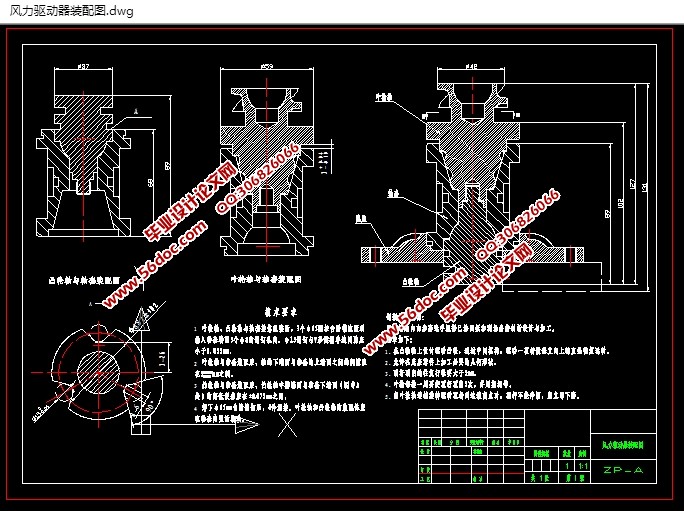

风力驱动器部件造型设计与数控加工工艺设计(含CAD图)(论文说明书11900字,CAD图纸9张,工序卡,工艺卡)
The design of wind turbine components modeling and NC machining process design
 零件的工艺分析
3.1加工工艺概述
    本文对风力驱动器部件进行分析,通过对风力驱动器的研究和分析,描述了风力驱动器的毛坯制造形式、机械加工余量、基准选择、工序尺寸和毛坯尺寸等的确定,以及切削用量和工时的计算等相关内容。为了提高劳动生产率,与指导老协商后,感觉用数控编程比较合适。
    在这次毕业设计中,根据课题所给的零件图、技术要求,通过查阅相关资料和书籍,了解和掌握了的机械加工工艺和编程的一般方法和步骤,并运用这些方法和步骤进行了夹具设计。工具是人类文明进步的标志。自二十世纪末,现代制造技术和机械制造过程自动化方面取得了飞快的进步。但是,在不断创新的工具(包括夹具,刀具,量具和其他辅助设备),它的功能还是很显著。



风力驱动器部件造型设计与数控加工工艺设计(含CAD图)
风力驱动器部件造型设计与数控加工工艺设计(含CAD图)


目 录
  摘要    I
  Abstract    II
  1绪论    1
    1.1数控加工概述    2
    1.2数控机床的分类    3
    1.3数控加工的特点    3
  2风力驱动器部件造型设计    4
    2.1底座造型设计    4
    2.2凸轮轴造型设计    5
    2.3叶轮轴造型设计    6
    2.4轴套造型设计    7
  3零件的工艺分析    9
    3.1加工工艺概述    10
    3.2 工件基准和定位    10
      3.2.1基准的分类    12
      3.2.2定位基准的选择    13
    3.3时间定额计算及生产安排    14
    3.4 工艺路线的拟定    14
      3.4.1表面加工方法的选择    15
      3.4.2划分加工阶段    15
      3.4.3确定加工顺序    16
      3.4.4工序集中和工序分散    17
    3.5加工余量的确定    17
  4 数控加工工艺设计    18
    4.1数控编程任务书    19
    4.2 底座数控加工工艺设计    20
      4.2.1数控加工工艺分析    21
      4.2.2数控加工工序卡    22
       4.2.3程序清单    23
     4.3凸轮轴数控加工工艺设计    23
       4.3.1数控加工工艺分析    24
       4.3.2数控加工工序卡    26
       4.3.3程序清单    27
     4.4叶轮轴数控加工工艺设计    29
       4.4.1数控加工工艺分析    30
       4.4.2数控加工工序卡    31
       4.4.3程序清单    32
     4.5轴套数控加工工艺设计    33
       4.5.1数控加工工艺分析    33
       4.5.2数控加工工序卡    35
       4.5.3程序清单    37
     4.6数控加工刀具明细表    39
   5仿真加工    41
     5.1仿真加工概述    42
     5.2仿真加工截图    43
  结论    44
  致谢    45
  参考文献    46
