GD50Ⅲ超高速多臂装置的装配设计(数控技术及应用)

来源:56doc.com  资料编号:5D2315 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D2315
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

这次毕业设计之中我知道了数控技术的重要性,在未来这个机械化的社会里数控技术将起着举足轻重的作用。在一些要求精度非常高的零件设备里,数控技术将朝着社会需求的方向发展。使其的精度更高,成本更少,加工效率更高。这样不仅节约了成本,还提高了我们的工作效率。特别是模具行业,现在对零件的要求越来越精确,所以模具要求也越来越高,为了达到这个目的,数控技术在模具行业的应用也就越来越普遍了。(毕业设计网 )

依照下列的顺序,进行多臂机的安装作业:
1.将左右回综机座立在地板上,装上前后槽钢,暂时固定螺栓。
2.装上带轮结合件,用螺栓暂时固定。
3.将提综绳穿过两端的回综摆臂,然后拧上螺母。
4.将多臂机本体安装在前后槽钢上,把带轮结合件按规定尺寸(见图3)调整并完全锁紧螺栓。
5.把提综绳挂在提棕提综臂上。(按规定齿合齿)
6.将12L的机油注入多臂机内。
7.把综框导板装在槽钢上,并且途上黄油。
8.将综框插入综框导板。
9.把组合之后的回综机座支柱、槽钢、多臂、放在组织机上,用螺栓完全锁紧织机和回综机座,然后完全锁紧槽钢和回综机座的螺栓。
10.把综框与回综摆臂连杆连接头连结。(按图4)
11.按表1图5规定挂上回综弹簧。
12.将织机侧同步齿型带轮装在织机上,并且挂上同步齿型带。按图7。
13.调整综框的综平。

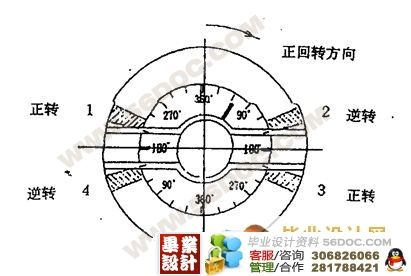

14.当多臂机的同步指示盖为360度时,把织机的综平角调整为(A度),锁紧多臂侧同步齿形带轮的螺栓。
15装上综框架中央导板。(R/S190以上)
16.在规定的部位加油。(按图)
17.进行试运转。












目录

第一章  安装
1-1 整体安装尺寸图…………………………………………………………
1-2 多臂机各部分名称………………………………………………………
第二章  安装试运转
2-1 回综左右机座、槽钢、多臂本体的安装………………………………
2-2 带轮结合件安装…………………………………………………………
2-3 回综摆臂装置……………………………………………………………
2-4 同步齿轮型带的安装……………………………………………………
2-5 综框综平的调整…………………………………………………………
2-6 综框中央导板的调整……………………………………………………
2-7 织机与多臂机同步调整…………………………………………………
2-8 试运转……………………………………………………………………
第三章  操作
3-1 纹钉的植入………………………………………………………………
3-3 纹板的组合方法…………………………………………………………
3-4 纹板控制手柄的操作方法 ………………………………………………
3-5 纹板滚筒空转装置
3-6 相位装置…………………………………………………………………
(毕业设计网 )
第四章各零件加工工艺卡
4.1摇臂轴加工工艺…………………………………………………………
4.2凸轮摆臂加工工艺………………………………………………………
4.3 纹板控制凸轮的加工工艺………………………………………………
第五章故障与对策
5-1故障检查表………………………………………………………………
5-2拉钩与刀钩的间隙调整…………………………………………………
