基于PLC的七层电梯控制系统设计(CAD图纸)

来源:56doc.com  资料编号:5D12144 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D12144
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

基于PLC的七层电梯控制系统设计(CAD图纸)(毕业论文15000字,外文翻译,CAD图纸3张)
摘 要
本文介绍了电梯在七层建筑中的工作过程,PLC控制系统的硬件及软件,着重分析了电梯的自动平层、开关门、平层、层楼显示等梯形图的研究。随着我国经济的高速发展,微电子技术、计算机技术和自动控制技术也得到了迅速发展,电梯技术的可靠性越来越高,已经进入了一个崭新的时代,其应用越来越广。电梯作为现代高层建筑的垂直交通工具,与人们的生活紧密相关,随着人们对其要求的提高,电梯得到了快速发展,其逻辑控制也由PLC代替原来的继电器控制。电梯采用了PLC控制,用软件实现对电梯运行的自动控制,可靠性大大提高。控制系统结构简单,外部线路简化。另外可方便地增加或改变控制功能。
将可编程序控制器(PLC)应用于7层电梯进行逻辑控制,大大提高了电梯可靠性、可维护性以及灵活性,延长了使用寿命,同时缩短了电梯的开发周期。系统中PLC是系统的核心,电梯的各种信号送到PLC,然后又由PLC发出控制信号和指示信号给门控装置和楼层显示器去控制电梯的运行状态,PLC根据输入信号和呼叫信号对目前电梯所处的位置自动确定电梯的运行方向,到达目的层后,自动的平层、停车、开关门,在运行过程中显示电梯的实际位置和运行方向,同时完成对呼叫信号的登记、保号、销号等工作;
本文在软件方面主要完成了层楼显示回路、选向回路、选层回路、指令和召唤回路的设计。采用PLC对电梯进行控制,通过合理的选择和设计,提高了电梯的控制水平,并改善了电梯运行的舒适感,使电梯达到了较为理想的控制效果。

关键词:电梯,可编程控制器,梯形图

The elevator control system based on PLC
ABSTRACT
Introduced in the seven layers of elevator work process and PLC control hardware and software of the system are analyzed, and the automatic sliding layer, elevator opened and closed, floor of the study showed ladder diagram. Along with the rapid development of Chinese economy, microelectronics technology, computer technology and automatic control technology is rapidly developing, the reliability of the technique for elevator, has entered a new era, the more and more wide application. As a modern high-rise building of elevator traffic tools, vertical is closely related to people's lives, with people to improve their requirements, elevator has been developed rapidly, the logic of PLC control also replace original relay control. Elevator adopts PLC control, use software to realize the automatic control of elevator running, reliability, improve greatly. Control system structure is simple, external circuit simplified. Another can easily add or change control function.
Will programmable logic controller (PLC) is applied to 7 elevator for logic control, and greatly improve the flexibility and reliability, maintainability, and prolong the life, and shorten the development cycle of the elevator. PLC system is the core of the system, all kinds of elevator signal to PLC, then sent by PLC control signal and instructions for door control signal devices and control of elevator to the floor monitor PLC operation state, according to the input signal and call for signal's place elevator running direction can be determined, the elevator, after the arrival of the automatic adjustment layers, parking, open and closed in the operation process of the actual position and display elevator running direction, and complete the registration of call signals, etc; XiaoHao,
In this paper, some major software completed floor show circuit, choose to loop, selected layers circuit, instructions and summon circuit design. PLC control of elevator, through the rational choice and design, improve the elevator control level, and improve the operation of intimacy, the ideal to control effect.

KEY WORDS: Elevator, PLC, ladder diagram

控制系统设计方案的确定
系统设计的原理
电梯是由提升曳引系统、引导系统、安全装置和电气系统等组成。电气系统又由控制系统、指示呼叫系统和电气安全装置等组成。故电梯设计时应对以下几个组成部分进行考虑。
 (1)控制系统
电气控制系统是电梯的指挥系统,它控制轿厢按指令方向和电梯进行速度沿导轨往复升降运行。电气控制系统包括:控制柜、操作盘、选层器、平层器、自动门机构、测速装置等,随自动化程度越高,而电梯的控制系统越复杂。
 (2)指挥呼叫系统
显示轿厢运行方向及所在位置,需要使用电梯时的呼叫装置。
 (3)电气安全装置
  电气安全装置与机械安全装置共同构成了电梯的安全保护系统,电气安全装置 包括:① 超速电气保护装置;② 供电系统断相、错相保护装置;③ 超越上、下极限工作位置时的保护装置;④ 层门锁与轿门电气连锁装置;⑤ 操纵盘紧急开关;⑥ 超载开关;⑦ 自动门防夹开关。

所要实现的功能介绍
(1)司机操作:由司机关门启动电梯运行,由轿内指令按钮选向,厅外召唤只能顺向截梯,自动平层。
(2)集选控制:集选控制是将轿厢内指令与厅外召唤等各种信号集中进行综合分析处理高度自动控制功能。它对轿内指令、厅外召唤登记,停站延时自动关门启动运行,同向逐一应答,自动平层自动开关门、顺向截梯、自动换向服务。
(3)下行集选:只在下行时具有集选功能,因此厅外只设下行召唤按钮,上行不能截梯。
(4)上行集梯:其功能类似于下行集选。
交流双速电梯的工作原理
交流双速电梯是一种电梯,他具有简单,经济等特点,舒适感也特别好。因此本课题设计选用交流双速电梯。交流双速电梯的在启动的过程中,为了限制启动电流,改善乘客乘坐电梯的舒适感和防止对机件的冲击,一般在定子电路中串入电抗、电阻、或电阻与电抗的组合体,进行降压启动。随着速度的提高逐级将电阻或电感切除,使电梯逐步加速,最后进入稳速运行。启动的过程中采用过程中采用依次切除电阻或电抗。


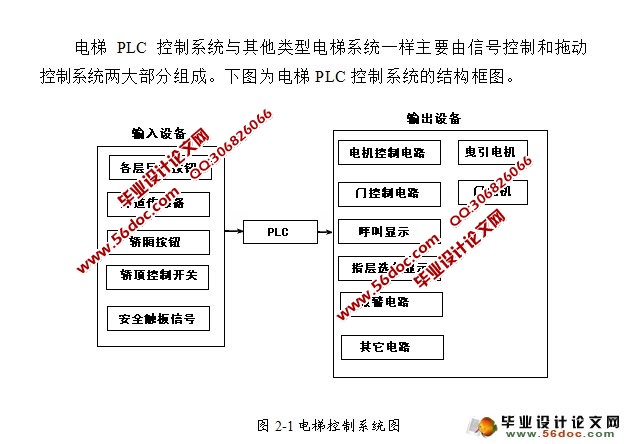

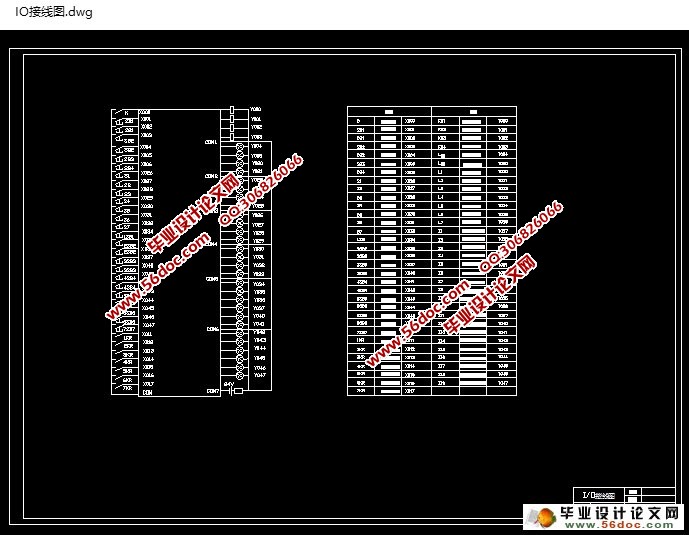

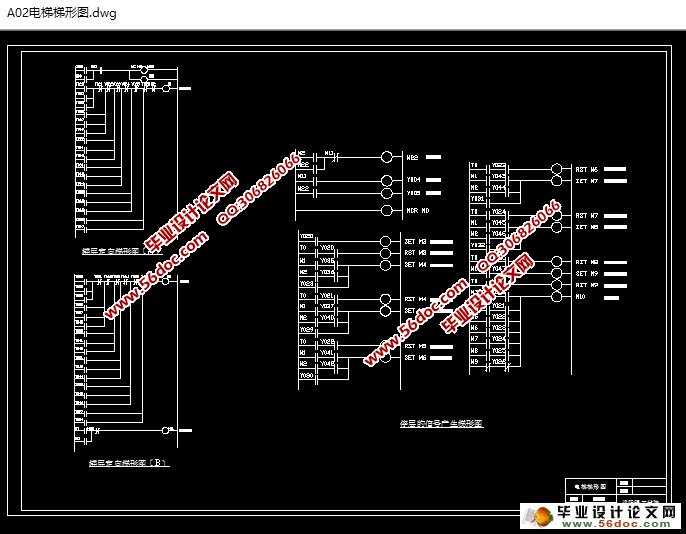

基于PLC的七层电梯控制系统设计(CAD图纸)
基于PLC的七层电梯控制系统设计(CAD图纸)
基于PLC的七层电梯控制系统设计(CAD图纸)

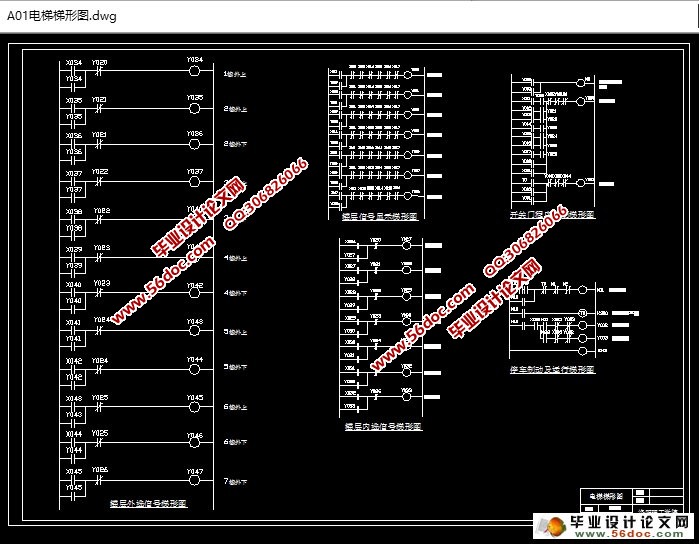

基于PLC的七层电梯控制系统设计(CAD图纸)


目 录
前 言    1
第1章 绪论    2
1.1 关于电梯    2
1.1.1 电梯的起源与现状    2
1.1.2 电梯的研究意义    3
1.1.3 电梯控制系统的分类    4
1.1.4 电梯的基本原理结构    5
1.1.5 电梯控制系统方案选择    5
1.1.6  PLC控制电梯的优点    9
1.1.7  控制系统设计方案的确定    10
第2章 电梯的电气系统    12
2.1 电力拖动系统    12
2.1.1 轿厢的升降运动    12
2.1.2 厅门及轿门的开关运动    12
2.2 电梯的PLC控制系统    13
第3章 控制系统的硬件设计    14
3.1 控制系统的组成    14
3.1.1 控制系统的主电路    14
3.1.2 控制系统的控制电路    14
3.2 I/O点数的确定及PLC的选择    14
3.2.1 输入设备的确定    14
3.2.2 输出设备的确定    15
3.2.3  PLC的选择    15
3.2.4 建立I/O地址分配表    16
第4章 控制系统的软件设计    19
4.1 编程思想    19
4.2 功能实现流程    20
4.3 开门和关门控制设计    21
4.4 楼层信号的产生    22
4.5 外选层信号的产生与清除环节    23
4.6 内选层信号的产生与清除环节    25
4.7 电梯的定向    26
4.8 停层信号产生环节    28
4.9 停车制动及运行    30
结 论    32
谢 辞    33
参考文献    34
外文资料翻译    36
