基于PLC的十字路口交通信号灯控制系统设计(含梯形图,原理图)

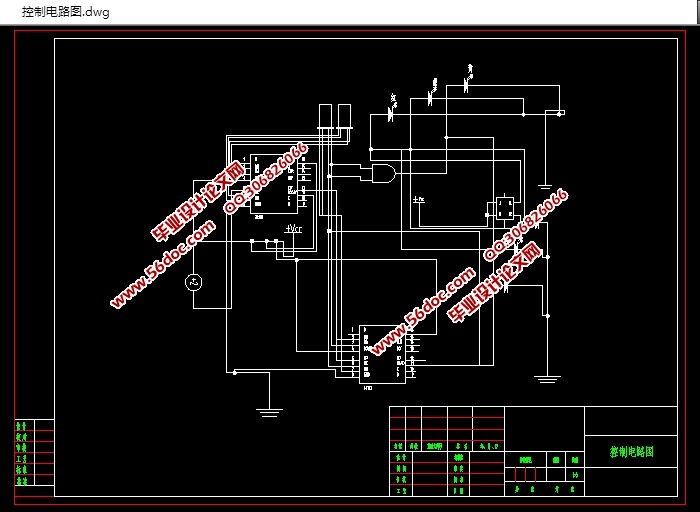

基于PLC的十字路口交通信号灯控制系统设计(含梯形图,原理图)(论文说明书5000字,CAD图纸5张)
摘要
可编程控制器是一种数字运算操作的电子系统，专门在工业环境下应用而设计。它采用可以编制程序的存储器，用来在执行存储逻辑运算和顺序控制、定时、计数和算术运算等操作的指令，并通过数字或模拟的输入(I)和输出(O)接口，控制各种类型的机械设备或生产过程。可编程序控制器(PLC)作为一种以微电脑技术为核心的自动控制装置，它将传统的继电器-接触器控制技术与计算机和通信技术融为一体，在工业自动化，机电一体化以及传统的工业控制方面，得到了广泛的应用，    发挥着越来越大的作用。已被广泛应用于机械制造、冶金、化工、能源等各种行业。它可靠性高、功能完善、抗干扰性好，具有结构简单、重量轻等优点。是一种专门用于工业环境及过程控制的数字运算操作的电子系统。城市交通信号控制是通过对交通流的调节、警告和诱导以达到改善人和货物的安全运输，提高运营效率。采用PLC控制交通信号灯，主要是考虑其具有对使用环境适应性强的特性，同时其内部定时器资源十分丰富。
目前，PLC已广泛应用于工业控制中，但是在交通控制方面应用方面还不是很广泛。PLC应用于交通控制还有很大的潜能，PLC以其可方便操作、可方便编程调试等特点，使得其有逐步取代以往的单片机在交通灯中的地位的趋势。
利用德国西门子公司的S7—200 PLC来实现交通信号灯的自动控制。通过对交通信号灯的控制要求的分析，结合西门子S7-200的控制性能，通过系统时序图的分析，对交通灯系统进行了软、硬件设计，实现了十字路口交通灯的合理控制的功能，通过实验证明该方法设计的系统简单、经济实用、远行可靠，具有很高的实用价值。

关键字：PLC 交通灯控制 设计 调试

设计思路
按照交通灯系统控制要求下，结合西门子S7-200系列可编程控制器的特性（见附录），
选择适合的型号。设计思想分析如下：给一个启动的输入信号，要配合一个SB1的按钮，当SB1启动按钮动作，系统工作。
首先，南北方向道路处于禁止通行的状态，东西方向道路处于允许通行的状态。
南北方向道路亮红灯状态过程中，南北红灯亮25S,需计时器设定延时25秒，才会转入下一状态南北绿灯亮；同时，东西方向道路也一起亮绿灯20S,需计时器设定延时20秒，才会转下一状态东西绿灯闪烁；东西绿灯闪烁3S，需振荡器或脉冲源（秒/次）动作使东西绿灯闪烁，还需要计时器设定延时3秒，才会转下一状态东西黄灯亮；东西黄灯亮2S,需计时器设定延时2秒，才会转入下一状态东西红灯亮。
其次，东西方向道路处于禁止通行的状态，南北方向道路处于允许通行的状态。
东西方向道路亮红灯状态过程中，东西红灯亮30S,需计时器设定延时30秒，才会转入下一状态东西绿灯亮；同时，南北方向道路也一起亮绿灯25S,需计时器设定延时25秒，才会转下一状态南北绿灯闪烁；南北绿灯闪烁3S，需振荡器或脉冲源（秒/次）动作使南北绿灯闪烁，还要需计时器设定延时3秒，才会转下一状态南北黄灯亮；南北黄灯亮2S,需计时器设定延时2秒，才会转入下一状态南北红灯亮。
如此循环下去。


目录
摘要    III
目录    4
1 设计任务描述    5
1.2 设计要求.    5
1.2.2 基本要求    5
1.2.3 发挥部分    5
2 设计思路    6
3 设计与分析    7
3.1设计框图    7
3.2设计分析    7
4  硬件部分    9
4.1 PLC  I/O分配    9
4.2系统的硬件结构图    10
4.3  PLC的接线形式    11
5软件设计部分    12
5.1 梯形图    13
5.2语句表    16
6  PLC概述    19
6.1PLC硬件结构    19
6.2中央处理单元(CPU)    19
6.3存储器    20
6.4输入/输出模块    21
图6.4.1    23
图6.4.2    23
7元件清单    24
小结    25
致 谢    26
参考文献    27
