四自由度搬运机械手及其PLC控制系统设计

来源:56doc.com  资料编号:5D12154 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D12154
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

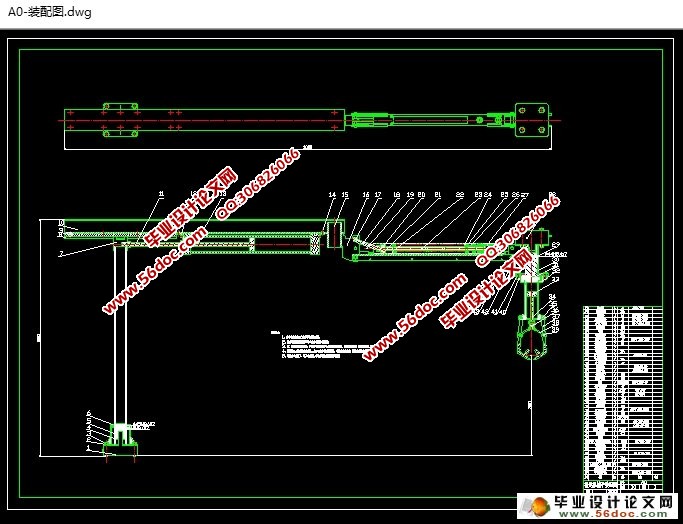

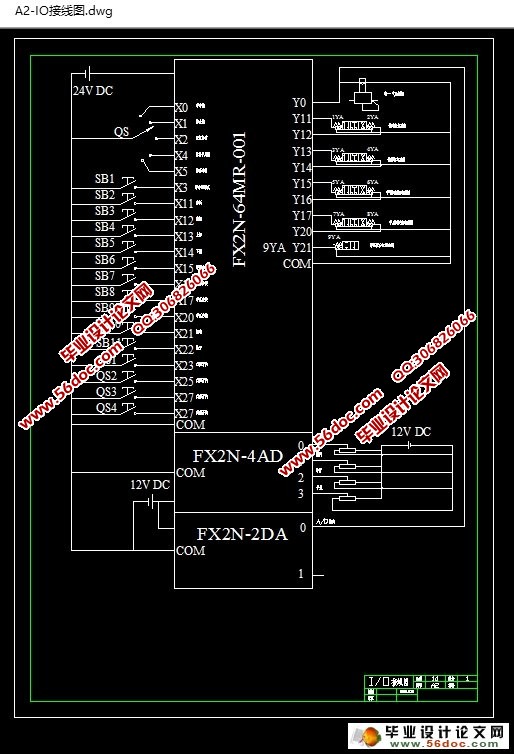

四自由度搬运机械手及其PLC控制系统设计(毕业论文16000字,CAD图纸2张,答辩PPT)
摘要
本设计为四自由度机械手,主要负责数控车床的自动上下料,可以抓取毛培放入车床的三爪卡盘中加工,再将成品拿出放入成品区上。要求动作迅速,定位精确,可以通过对程序的修改实现在行程范围内的任意点定位。具有手动和自动功能。

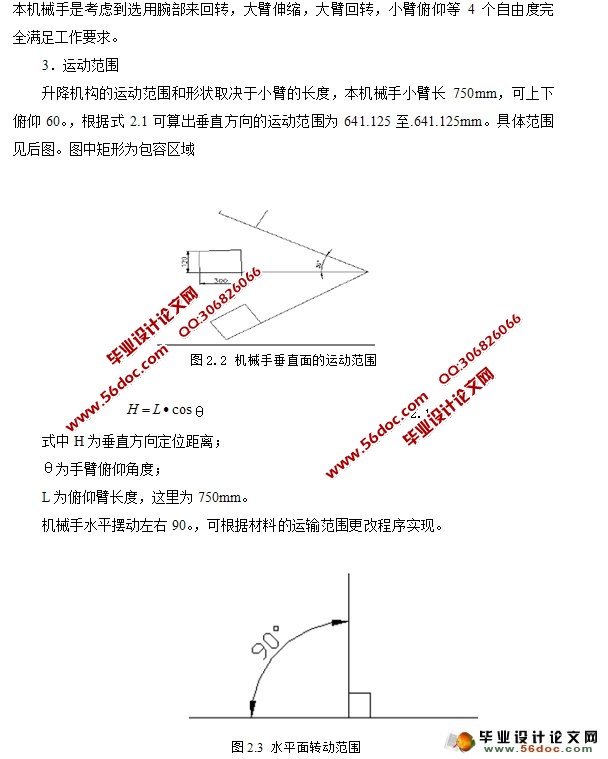

本设计主要系统地设计了搬运机械手的结构,驱动系统和控制系统,着重对控制系统进行设计。在驱动方面采用气压传动,有传动迅速,无污染等优点,控制方面,采用可编程控制器(PLC)控制,结合PID算法,提高了气动系统的定位精度,弥补了气动系统在这一方面的不足。

关键词:四自由度;机械手;气动;PLC;PID

Carrying manipulator and its’ control system design
ABSTRACT
 This designing is the four degree of freedoms; the main usage is up and down materials automatic in the CNC lathe. It can carry the materials to the lathe, take it out after the materials accomplish machining and put to the finish product area. The system request fast transmission and high fix precision, could fix in any point confine to its route through alter its program. Had the function of automatic and manual.
This design main system designed to carrying manipulator structure, driving system and control system, focuses on the control system design. It was drive by the pneumatic transmission, it had advantages of fast transmission and nothing pollute etc. It used the Programmable Logic Controller (PLC), combine with the PID arithmetic, increased the fix precision of the pneumatic transmission, made up its’ weakness.

Key words:Four degree freedoms; manipulator; Pneumatic transmission; PLC; PID
