开放式PLC实验平台的设计(含CAD板面图,PLC电路原理图,实验平台三维图)(论文说明书9000字,外文翻译,CAD图1张,PROE三维图)
摘要:PLC实验平台是各大院校控制类专业使用比较广泛的用来模拟PLC控制的一种模拟学习实验装置,由于PLC的更新换代,实验平台的设备出现了不兼容问题,本文针对PLC实验平台兼容性问题进行研究。
根据PLC实验平台的实验原理,设计了其的整体结构,划分了主机模块、扩展模块和其他外接设备的安装区域,并提出了通过扩展模块的相关功能实现实验平台硬件方面的不兼容问题,有效的解决了两种型号PLC的兼容性问题及其与不同类型的外部设备连接问题。
通过GX developer 软件编写了一个电机正反转的程序,并对此程序进行PLC类型转化,从软件方面实现了不同类型PLC的兼容问题,同时验证了本文所设计的开放性实验平台的可行性。

关键词:实验平台、扩展模块、特殊功能模块、PLC、编程。

Open PLC experiment platform
Abstract:The PLC experimental platform is a kind of simulated learning experiment device which is widely used to simulate the control of PLC in various colleges and universities. Because of the renewal of PLC, the equipment of the experimental platform is incompatible with each other. In this paper, the compatibility of PLC experimental platform is studied.
According to the experimental principle of PLC experimental platform, the whole structure is designed, and the installation area of host module, extension module and other external equipment is divided. The hardware incompatibility of the experimental platform is realized by extending the function of the module, which effectively solves the compatibility problem of the two types of PLC and their connection with different types of external devices.
Through GX developer software, a program of forward and reverse rotation of motor is written, and the program is transformed into PLC type. The compatibility of different types of PLC is realized from the aspect of software. At the same time, the feasibility of the open experiment platform designed in this paper is verified.
Key words : Experimental platform, extension module, special function module PLC, programming.

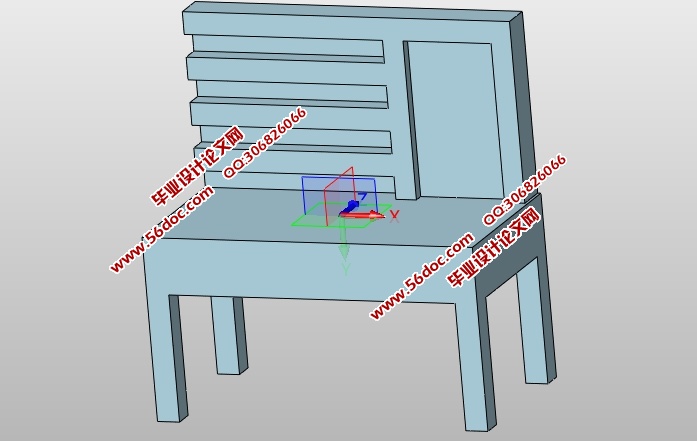

PLC实验平台的整体机械结构

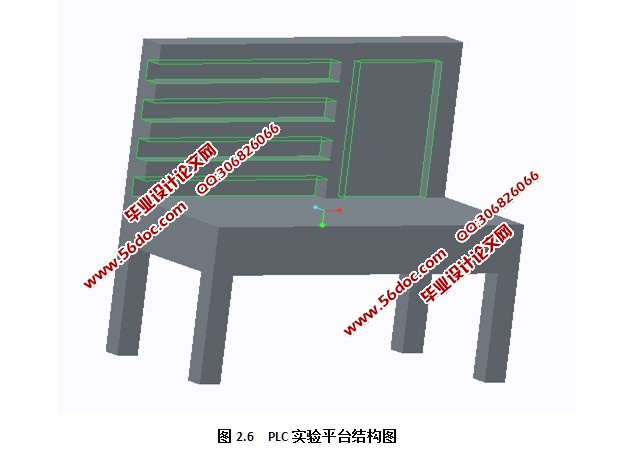

由图2.6可知,该PLC实验平台左边有凹槽部分主要放置与PLC机相连的各类元器件。通过左边部分的凹槽即卡槽,固定住所需要的元器件。右边平面部分主要安置PLC主机与计算机。其右边部分所安装的PLC主机主要为插孔式。扩展模块也为插孔式,并且可以与PLC主机进行连接。通过更换不同PLC类型扩展模块来解决PLC实验平台与原有的设备之间的不兼容问题,并且同时解决该实验平台与多种设备的连接问题。
这次,设计的PLC实验平台主要支持PLC类型FX系列。当然,如果学生是以其它类型的PLC语言进行编程,可以通过更换相应的PLC扩展模块或者直接在软件上进行修改。


开放式PLC实验平台的设计(含CAD板面图,PLC电路原理图,实验平台三维图)
开放式PLC实验平台的设计(含CAD板面图,PLC电路原理图,实验平台三维图)
开放式PLC实验平台的设计(含CAD板面图,PLC电路原理图,实验平台三维图)
开放式PLC实验平台的设计(含CAD板面图,PLC电路原理图,实验平台三维图)
开放式PLC实验平台的设计(含CAD板面图,PLC电路原理图,实验平台三维图)
开放式PLC实验平台的设计(含CAD板面图,PLC电路原理图,实验平台三维图)
开放式PLC实验平台的设计(含CAD板面图,PLC电路原理图,实验平台三维图)


目录
1 绪论    1
1.1 背景及其研究意义    1
1.2  PLC的发展阶段    1
1.3本章小结    2
2、开放式PLC实验平台中的PLC主机及其外部设备    3

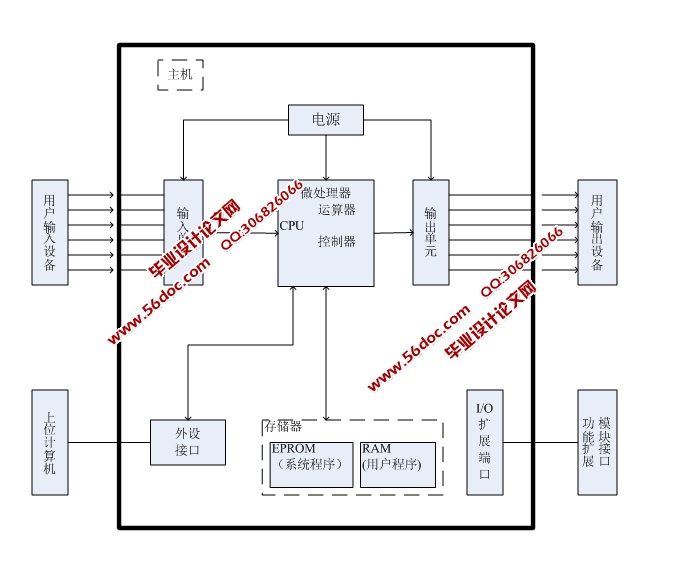

2.1 PLC的控制原理及其各结构间的关系    3

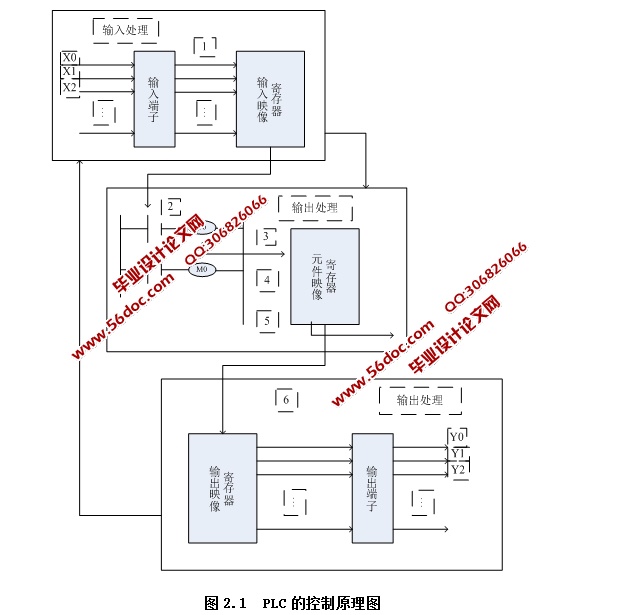

2.1.1 开放式PLC实验平台的PLC控制原理    3
2.1.2 PLC主机格结构之间的关系    4
2.2 开放式PLC实验平台的外部设备    5
2.2.1 输入端口的连接设备    5
2.2.2 PLC输入/输出(I/O)端口连接元器件    7

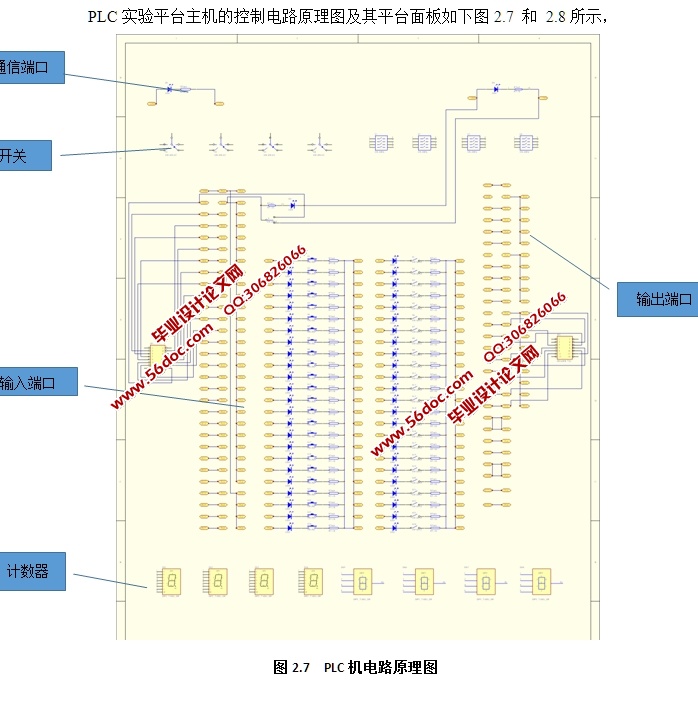

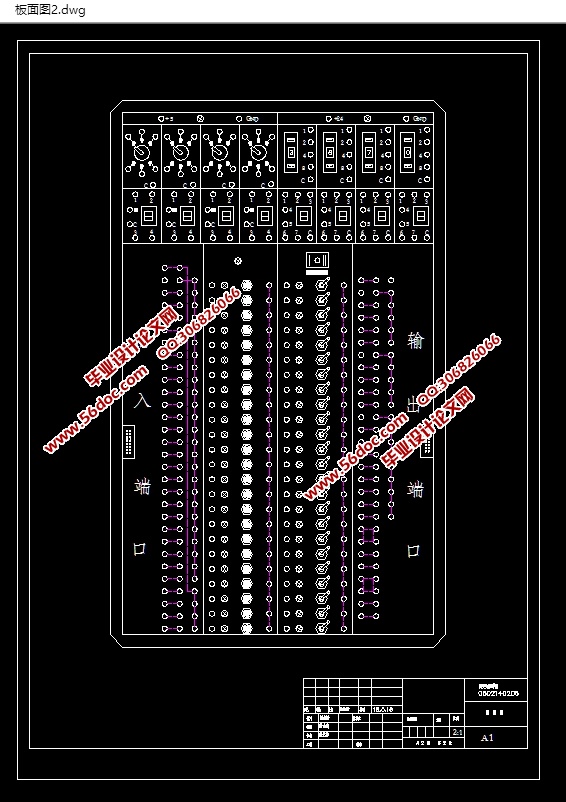

2.2.3 开放式PLC实验平台的硬件结构及其平台面板示意图    8
3、PLC实验品台兼容性问题的解决方法——硬件    12
3.1 PLC扩展模块型号的选择    12
3.1.1以输入/输出点数选择PLC编程类型    12
3.1.3 扩展模块的作用    16
4 解决PLC实验平台兼容性问题——软件    17
4.1 PLC的仿真软件—GX Developer的介绍    17
4.1.1 GX Developer的适用范围    17
4.2 GX Developer的操作规范及解决方法步骤    18
4.2.1GX Developer的操作规范    18
4.3 以GX Developer软件中的PLC类型转换解决兼容性问题    18
4.4 小结    20
5、总结展望    21
