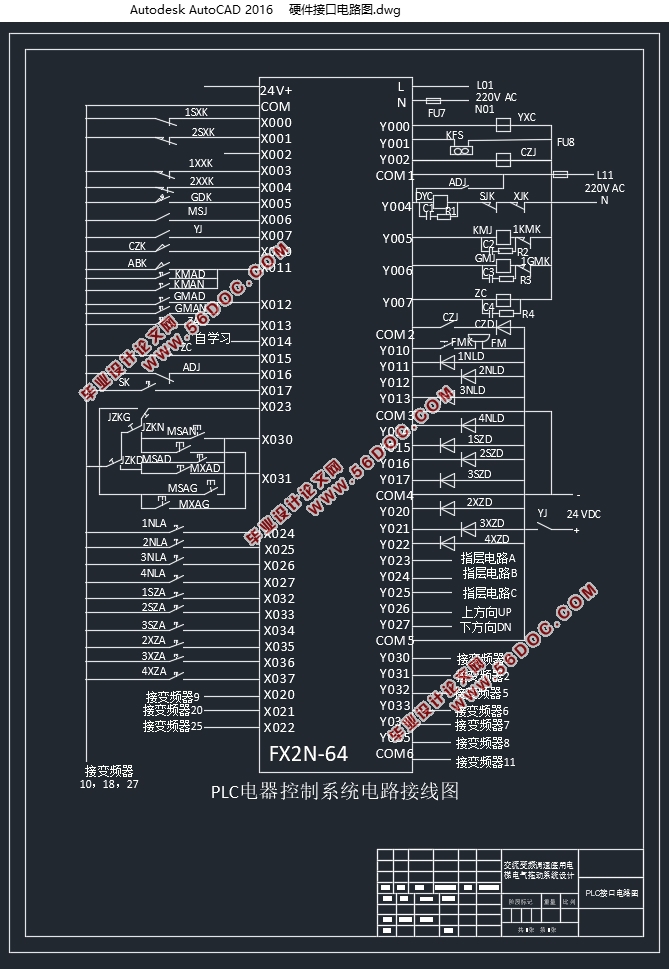

交流变频调速医用电梯电气拖动系统设计(附CAD图,PLC梯形图)

来源:56doc.com  资料编号:5D22243 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22243
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

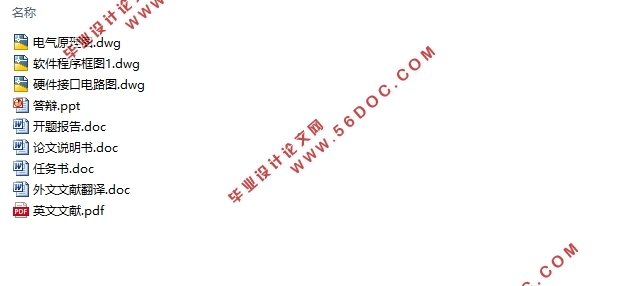

交流变频调速医用电梯电气拖动系统设计(附CAD图,PLC梯形图)(任务书,开题报告,外文翻译,论文说明书20000字,CAD图3张,答辩PPT)
摘要
随着科学技术日新月异地发展,电梯产品在人们物质文化生活中的地位将越来越重要,电梯拖动技术已经发展到了调频调压调速。考虑到医用电梯性能要求较高,本设计采用VVVF调速拖动、集选控制电梯电气控制系统,并使用PLC进行控制。
首先本设计介绍了电梯的发展和电梯的拖动系统和控制方式,然后深入分析介绍了VVVF拖动调速原理,集选PLC控制电梯电气控制系统的工作原理。通过对变频器和电动机的合理选择,对主拖动电路的主要电路环节,PLC梯形程序图的设计,以及对速度曲线和曳引传动的计算与分析,使得电梯拥有较高的平稳性、快速性和可靠性。基本满足了医用电梯的需要。最后对设计进行了全面的总结与展望。
关键词:VVVF调速  集选PLC  主拖动  速度曲线

Abstract
With the rapid development of science and technology, the status of elevator products in people's material and cultural life will become more and more important, the elevator drive technology has been developed to the Frequency modulation and voltage regulation.Taking into account the high performance requirements of the medical elevator, this design uses VVVF drive, Set selection elevator electrical control system, and use PLC to control.
First of all this design introduces the development of the elevator and the elevator drive system and control methods, and then in-depth analysis of the VVVF drive speed control principle, set selection PLC control elevator electrical control system working principle.Through the reasonable selection of the Frequency converter and the motor, main circuit link on the main drive circuit, design of PLC ladder diagram, and analysis of speed curve and traction calculation , so that the elevator has a high stability, rapidity and reliability.this design Basically meets the needs of the medical elevator. Finally, the design of a comprehensive summary and outlook.
Key words: VVVF;  PLC;  elevator main drag;  speed curve


交流变频调速医用电梯电气拖动系统设计(附CAD图,PLC梯形图)
交流变频调速医用电梯电气拖动系统设计(附CAD图,PLC梯形图)
交流变频调速医用电梯电气拖动系统设计(附CAD图,PLC梯形图)
交流变频调速医用电梯电气拖动系统设计(附CAD图,PLC梯形图)


目录
摘要    I
Abstract    II
第一章 绪论    1
1.1电梯发展概述    1
1.1.1电梯的发展简史    1
1.1.2电梯未来的发展展望    2
1.2电梯的分类    4
1.2.1按电梯的用途分    4
1.2.2按拖形式分类    4
1.2.3医用电梯概述    4
第二章 变频调速电梯拖动系统工作原理    6
2.1电梯基本结构    6
2.2电梯的电气拖动系统    7
2.2.1电气拖动系统概述    7
2.2.2运动学基础在电梯中的应用    8
2.3 VVVF变频调速原理    9
2.3.1 VVVF电机拖动原理    10
2.3.2 PWM脉冲宽度调制原理    11
2.4电梯的速度曲线    13
2.4.1乘坐舒适性    13
2.4.2抛物线直线速度曲线    13
第三章 医用电梯的电气拖动系统设计    16
3.1变频器的选择与设计    16
3.1.1变频器的分类    16
3.1.2变频器的设计    19
3.1.3变频器选择与使用    21
3.2电动机的选择    24
3.3医用电梯变频调速控制系统设计    26
3.3.1系统整体设计    26
3.3.2主电路设计    27
3.3.3整流电路    28
3.3.4预充电电路    29
3.3.5逆变电路    29
3.3.6其他电路    31
第四章 医用电梯的PLC控制系统设计    33
4.1 PLC应用概述    33
4.2 医用VVVF电梯PLC控制系统设计    34
4.2.1I/O端口配置    34
4.2.2 PLC硬件接口电路设计    35
4.2.3 梯形图程序设计    37
第五章 总结与展望    38
致   谢    39
参考文献    40
附录  PLC软件梯形图    41
