PLC灯饰控制系统设计(附硬件电路图,梯形图,倒计时流程图)(论文14700字)

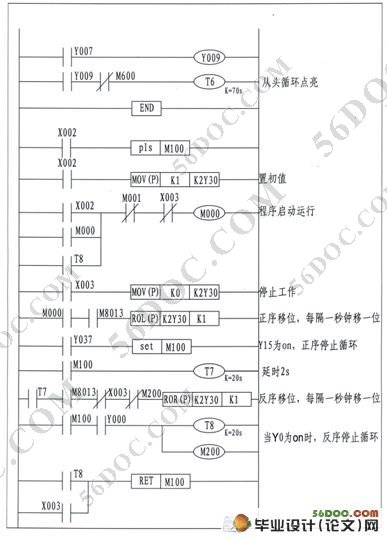

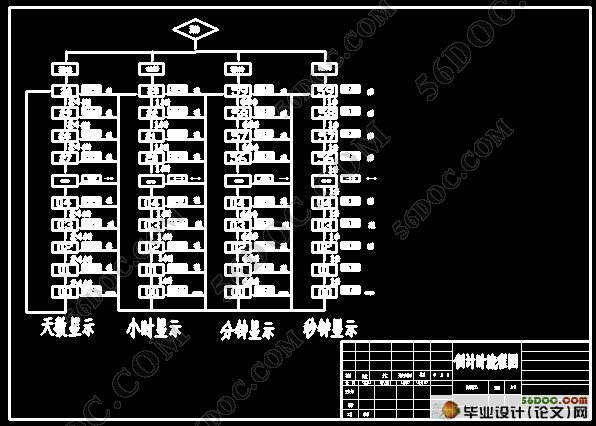

摘  要:本文主要介绍奥运会倒记时屏的设计工作,主要是两方面的内容:第一部分主要是利用PLC来控制灯饰的散亮工作,这部分包括可编程控制器主机的选型及灯饰造型设计,灯饰控制系统的硬件电路,还有软件设计程序。第二部分主要是利用单片机实现倒记时功能,这部分包括硬件连接电路,设计的流程图和程序的编写。
关键词:可编程控制器;灯饰;单片机;倒记时

PLC lighting control system design
Abstract:This article mainly introduced the Olympic Games but actually time screen the design work,mainly is two aspect contents:The first part mainly is controls the decorative lighting using PLC to disperse the bright work,This part including programmable controller main engine shaping and decorative lighting modelling design,Decorative lighting control system hardware electric circuit,but also has the software to design the procedure.The second part mainly uses the monolithic integrated circuit realization but actually time function,This part including hardware junction circuit,design flow chart and procedure compilation.
Key-words:PLC; lighting decoration ;Monolithic integrated circuit ;Pours time

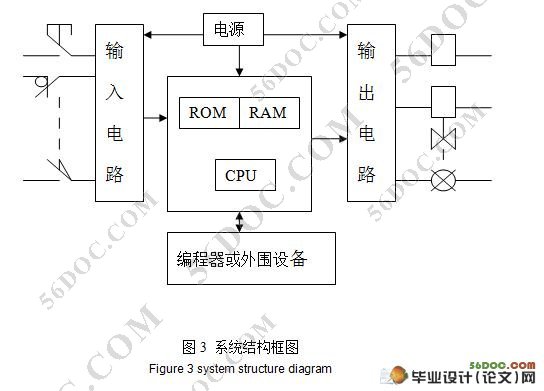

灯饰造型及选型设计

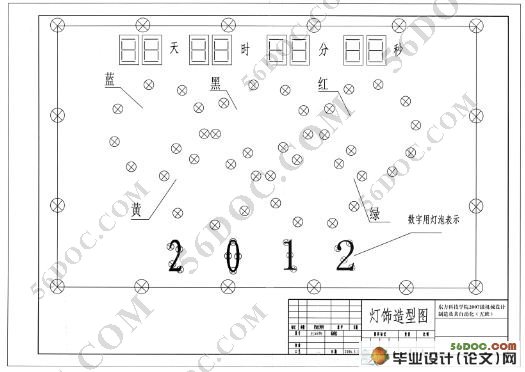

灯饰方案的选择:随着人们的生活水平提高,彩灯应用越来越普遍,个人和单位的需求也不一样,因此灯饰的造型各式各样,在设计方案的同时首先需要根据市场的需求来设计灯饰,因为市场需要的东西才是最有价值的东西,没有市场的东西,即使设计得还好,也只是空谈。我设计了几种很具有市场价值的方案,有灯饰喷泉的方案。有那种波浪起伏的方案,奥运会会徽标志的方案,还有交通灯控制信号的方案,还有普通霓虹灯散亮方案。在参考这几种比较好的方案时,我联系到了奥运会的五环标志,象征着世界的大团结。每个环采用8个彩色的灯泡,彩色灯泡和五环本来的颜色一样,这样看上去就像五环旗一样。因此我选择了奥运会会徽标志作为本次设计的灯饰造型。
