某高级轿车电动助力转向系统设计(含CAD零件图装配图,CATIA三维图)

来源:56doc.com  资料编号:5D27310 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D27310
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

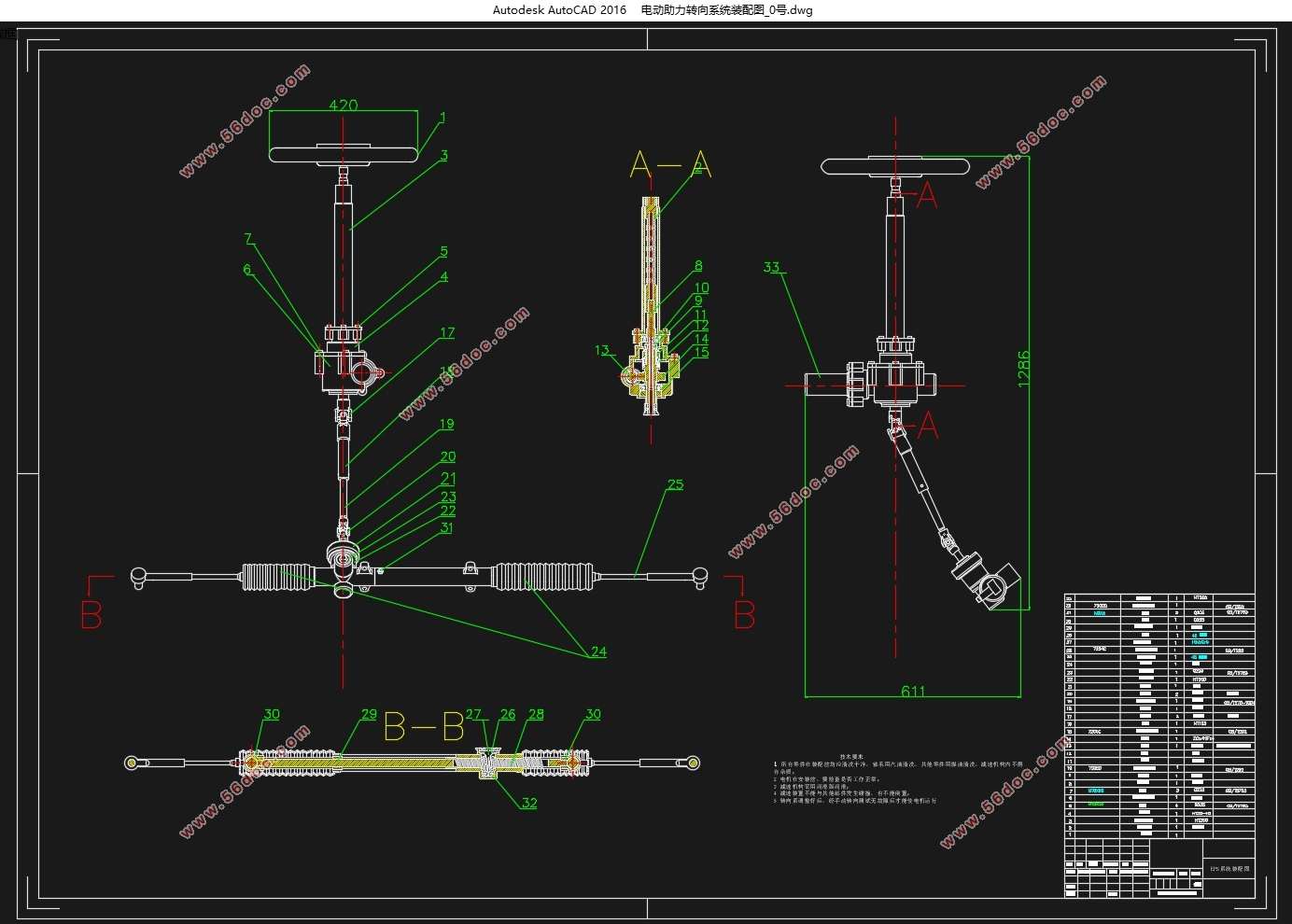

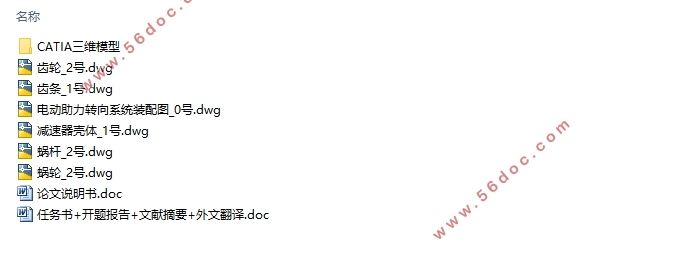

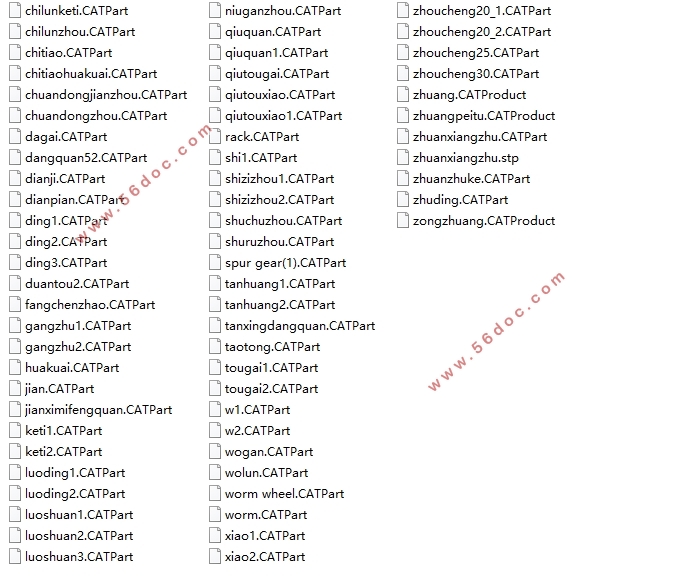

某高级轿车电动助力转向系统设计(含CAD零件图装配图,CATIA三维图)(任务书,开题报告,文献摘要,外文翻译,论文说明书10600字,CAD图6张,CATIA三维图)
摘要
随着汽车工业的发展,汽车产品的舒适性和安全性越来越受重视。汽车电动助力转向系统(Electric Power Steering System,简称为EPS系统)可以通过助力电机生成助力力矩,帮助驾驶人更轻便地完成转向操作,助力机构输出的力矩大小会随着车速的变化进行调整,确保驾驶人在低速时转向轻便,在高速时能保持路感。汽车行业一致认为EPS系统是转向系统发展的必然方向。
本文将对助力转向系统的发展历史做一个梳理,对EPS系统的分类、结构、功能、原理进行深入分析,之后将为参考车型设计电动助力转向系统。本文通过数学计算完成了转向系统主要参数性能、齿轮齿条转向器、蜗轮蜗杆减速机构、电机选型等设计工作。

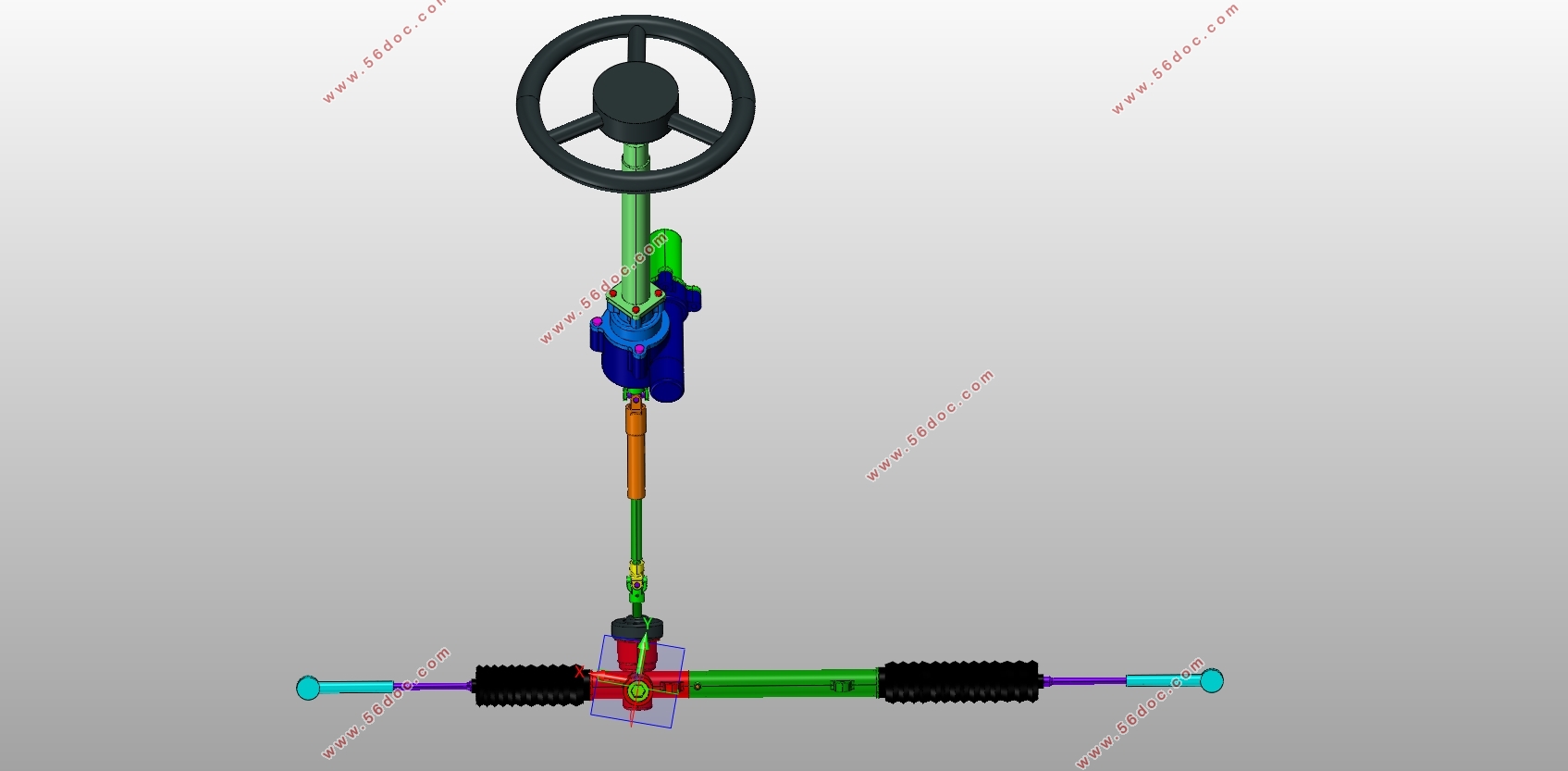

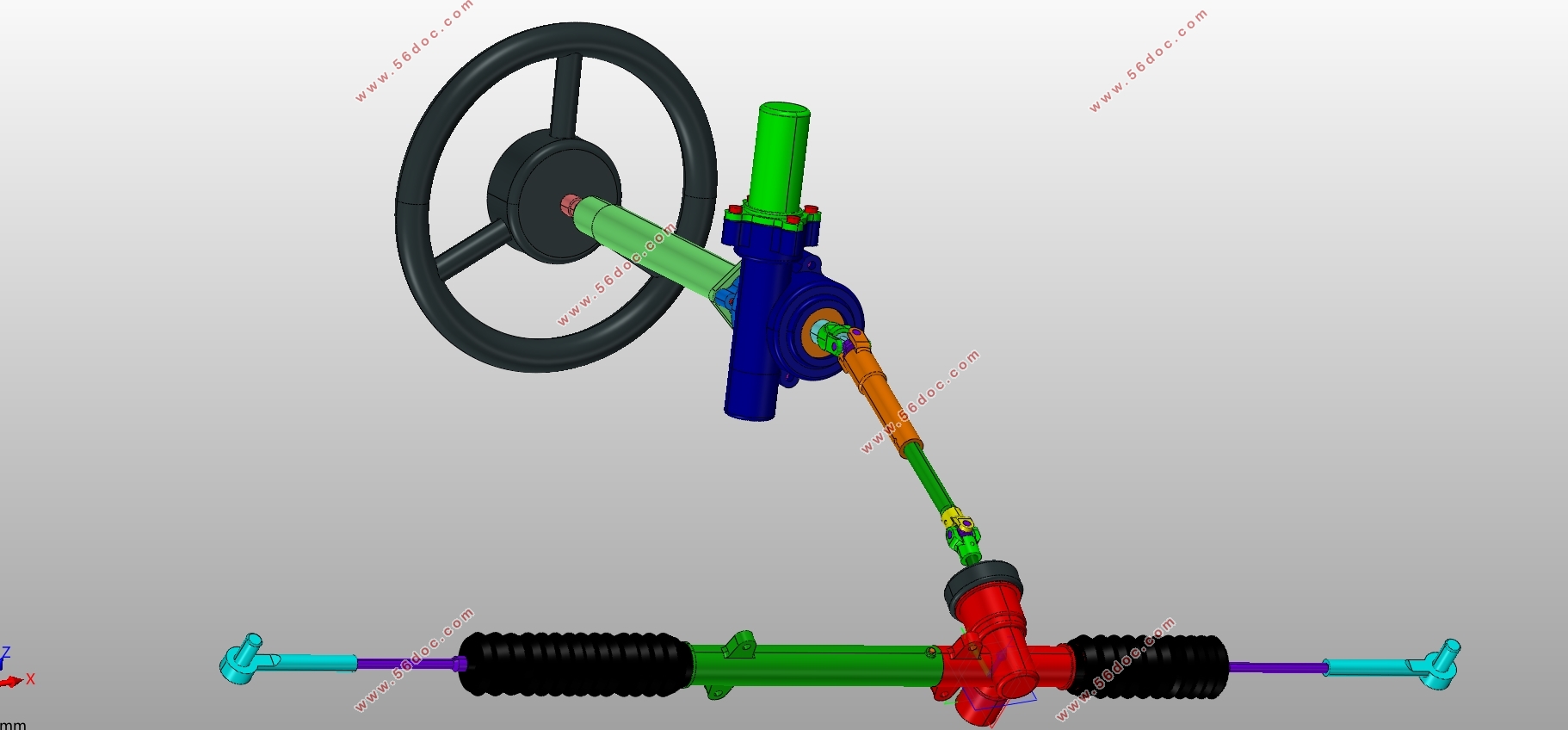

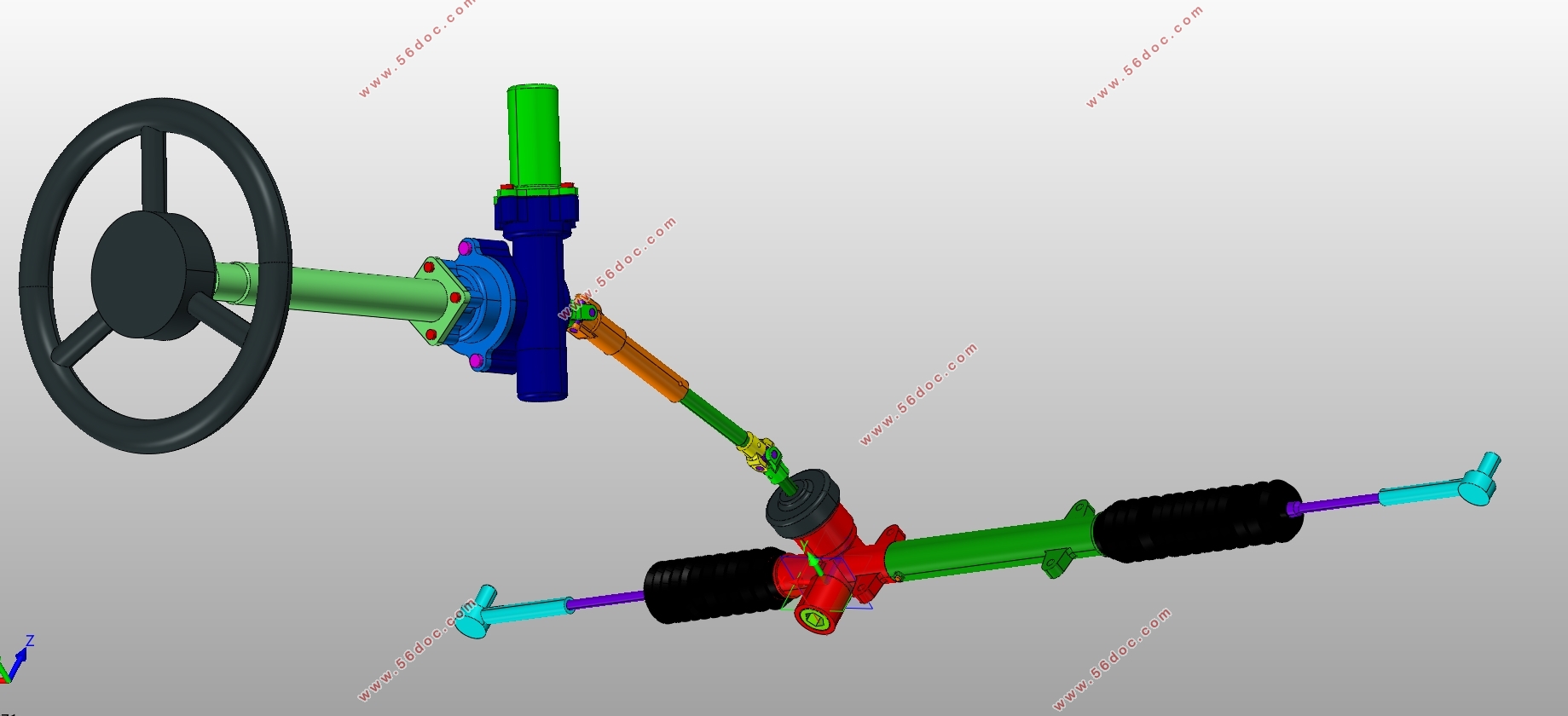

汽车碰撞安全性正在越来越受人们的重视,在许多碰撞事故中,转向系统对驾驶人造成了较大的伤害。本文将介绍提高电动助力转向系统吸能性的不同设计方法,通过CATIA软件建立起EPS系统的三维模型,配合ANSYS软件的有限元分析功能,为EPS系统设计合理可行的吸能方案,提升转向系统的吸能性。
关键词:EPS系统;吸能性;有限元分析。

Abstract
With the development of the automotive industry, the comfort and safety of automotive products have become more and more important. The Electric Power Steering System (EPS system) can generate assist torques with the help of motor generators to help the driver complete the steering operation more easily. The torque output from the booster mechanism will be adjusted as the speed of the vehicle changes to ensure that the driver can operate steering easily at a low speed, and keep the road feeling at high speed. The automotive industry is unanimous that the EPS system is the inevitable direction of the development of the steering system.
This article will sort out the history of the power steering system and analyze the classification, structure, function and principle of the EPS system. After that, the electric power steering system will be designed for the reference model. In this paper, the calculation of the main parameters of the steering system, the rack and pinion gear, the worm and worm gear deceleration mechanism, and the motor selection are completed through mathematical calculations.
The safety of car crashes is getting more and more people's attention. In many collision accidents, the steering system caused a great deal of damage to the driver. This article will introduce different design methods for improving the energy-absorbing performance of electric power steering systems. The three-dimensional model of the EPS system will be established through CATIA software, and the finite element analysis function of ANSYS software will be used to design a reasonable and feasible energy-absorption scheme for the EPS system to improve the energy absorption of the steering system.
Key Words: EPS System; Energy absorption; Finite element analysis

本设计选择凯迪拉克XT5作为参考车型,参考车型采用前置前驱的驱动方案,助力类型采用电动助力方案,该车型的一些基本参数如表2-1所示。
表2-1 凯迪拉克XT5车型的基本参数
参数条目    参数值
发动机    2.0T 250马力 L4
最大功率(kw)    184
最大扭矩(N.m)    400
长*宽*高(mm)    4812*1903*1680
轴距(mm)    2857
最小离地间隙(mm)    185
最高车速(km/h)    210
轮距(mm)    1645
前轮胎规格    235/65 R18
后轮胎规格    235/65 R18



某高级轿车电动助力转向系统设计(含CAD零件图装配图,CATIA三维图)
某高级轿车电动助力转向系统设计(含CAD零件图装配图,CATIA三维图)
某高级轿车电动助力转向系统设计(含CAD零件图装配图,CATIA三维图)
某高级轿车电动助力转向系统设计(含CAD零件图装配图,CATIA三维图)
某高级轿车电动助力转向系统设计(含CAD零件图装配图,CATIA三维图)
某高级轿车电动助力转向系统设计(含CAD零件图装配图,CATIA三维图)
某高级轿车电动助力转向系统设计(含CAD零件图装配图,CATIA三维图)
