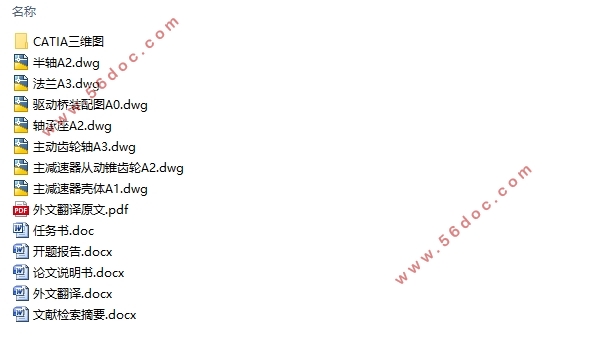

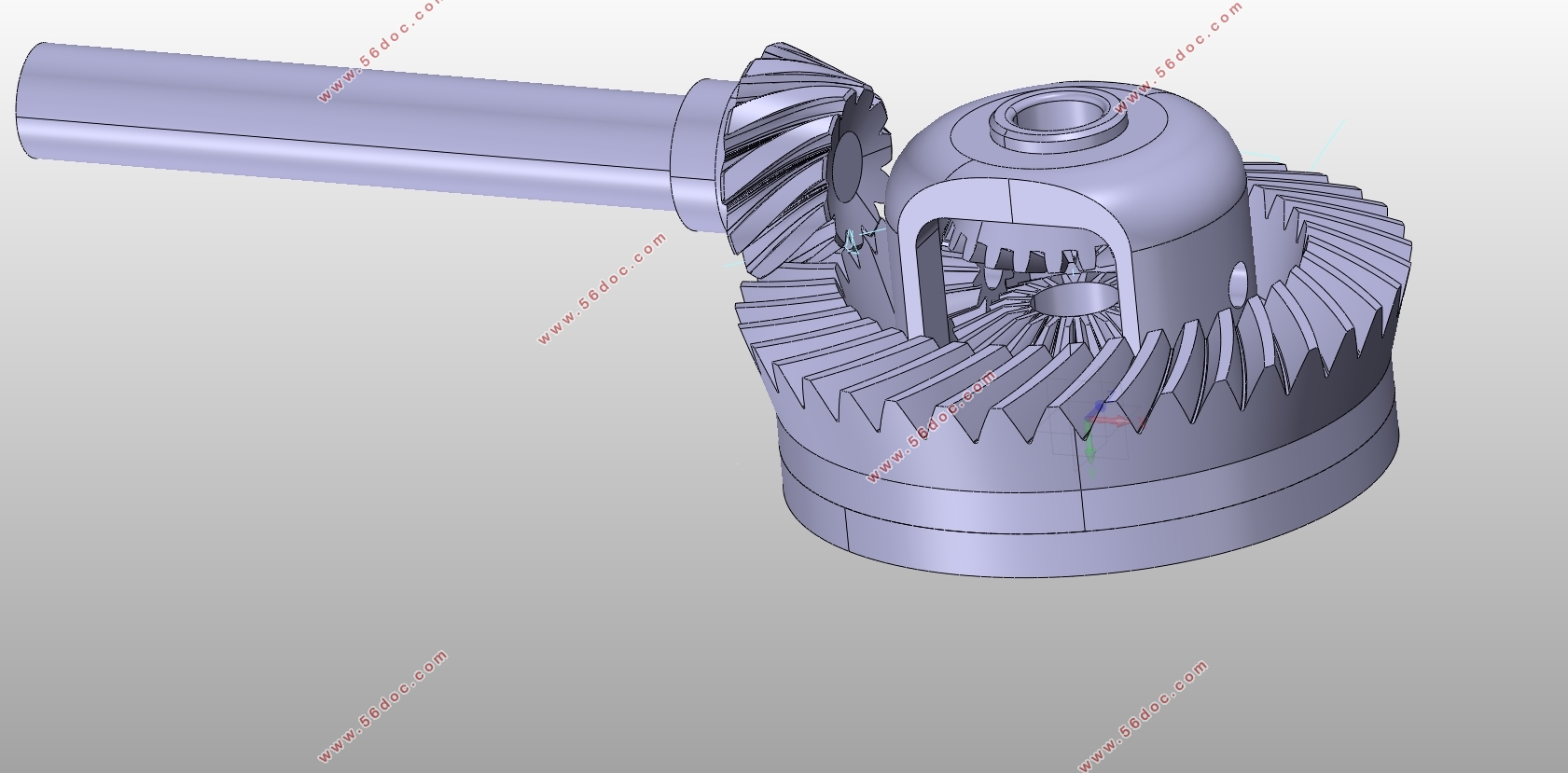

纯电动物流车驱动桥的设计(含CAD零件图装配图,CATIA三维图)(任务书,开题报告,文献摘要,外文翻译,论文说明书12000字,CAD图7张,CATIA三维图)
摘要
本文主要是针对纯电动物流车的驱动桥设计，为适应当前纯电动汽车大力发展的时代潮流，针对性的对纯电动物流车传动系统之一的驱动桥进行传统设计与校核。由于纯电动物流车和现有的厢式运输车在构造上区别是不大的，因此本次设计遵循的思路依旧和传统驱动桥设计没有过多区别。首先是根据已有结构参数和车辆工作条件对驱动桥型式进行选型；其次是分别对主减速器、差速器、半轴等驱动桥主要构成部分中的零部件进行设计并参数化建模；最后根据所选用材料以及各部分的受力情况对所设计的零部件进行强度分析并校验，保证零部件工作在理论上能够安全平稳。
本次设计的优点在于：采用了单级主减速器，在保证主减速比要求的同时还降低了整车质量，节省材料成本；由于纯电动物流车主要是用于城市物流运输，属于轻型载货汽车，使用四个行星齿轮的对称式行星齿轮差速器让后轴左右轮胎能更加精确地随车轮受到的附着力不同而以不同速度转动；采用全浮式半轴和整体式驱动桥壳，使得整个驱动桥的结构简单，质量小。
关键字：纯电动物流汽车；驱动桥；主减速器；差速器；半轴；校核
Abstract
In order to meet the trend of the development of pure electric vehicles, the design and verification of the driving axle of one of the pure electric vehicle flow transmission systems are aimed at the design of the driving axle of pure electric vehicle. As the pure electric vehicle and the existing van transport in the structure is not the difference, so this design to follow the idea and the traditional drive axle design is not much difference. First of all, according to the existing structural parameters and vehicle operating conditions on the type of drive axle selection; followed by the main reducer, differential, axle and other components of the main components of the design and parametric modeling ; Finally, according to the selected materials and the force of the various parts of the design of the components of the strength analysis and verification to ensure that the work of parts in theory can be safe and stable.
The advantages of this design is: the use of a single-stage main reducer, to ensure that the main reduction ratio requirements while also reducing the quality of the vehicle, saving material costs; pure electric logistics vehicles are mainly used for urban logistics, The use of four planetary gears of the symmetrical planetary gear differential so that the rear axle around the tire can be more precisely with the wheel by the adhesion of different speed at different speeds; the use of full-floating axle and the overall drive axle axle , So that the entire bridge structure is simple, low quality.
Key words:pure electric logistics vehicle; drive axle; main reducer; differential; axle; check
3.1 主减速器传动比的计算
基本参数如下：
表3.1设计基本参数
名称 参数
总质量 2050 kg
电机额定功率 45 kw
电机额定转速 3000 r/min
轮胎型号 165R13LT
最高车速 100 km/h
变速器1挡传动比 3.38
变速器2挡传动比 1.28
查表可得，该轮胎滚动半径[4]为0.297m
