危险气体泄露报警器设计(附程序,电路原理图)
来源:56doc.com 资料编号:5D13997 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D13997
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助
资料介绍
危险气体泄露报警器设计(附程序,电路原理图)(任务书,开题报告,中期报告,外文翻译,论文18000字)
可燃气体报警自动启停抽排风装置,是通过实时检测油气生产和处理装置现场安装的可燃气体报警探头或火焰探头的输出信号,判断各点的天然气浓度是否达到报警状态。一旦现场某一点或多点的可燃气体浓度达到报警状态,现场报警器输出报警信号,该装置一方面自动启动安装在现场的风机抽排风,一方面自动向上一级自控系统发出区域报警信号,一旦现场所有点的可燃气体浓度低于报警临界状态,则该装置停止现场的风机工作,恢复完好待用状态。同时,风机的启停也可通过现场的开关的控制随时启停。
无线可燃气体泄漏报警器适用于各种可燃气体(液化气、天然气、城市煤气)泄漏探测报警,即可独立工作,也可方便地配合小区防盗现场报警器与企业无线防盗报警组网使用。
近年来,随着改革开放的深入发展,人民的生活水平有了很大提高。各种高档家电产品和贵重物品为许多家庭所拥有,并且人们手中特别是城市居民的积蓄也十分可观。因此,越来越多的居民家庭对财产安全问题十分关心。目前,许多家庭使用了较为安全的防盗门,如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器用于居民家中,必将在防盗和保证财产安全方面发挥更加有效的作用。为此,提出“无线防盗报警器”的设计任务。
该报警器适用于家庭防盗、也适用于中小企事业单位。其特点是灵敏、可靠,一经触发,可以立即报警;也可以延时1~35s(秒)再报警,以增加报警的突然性与隐蔽性。
工作原理
工作过程是:在待机状态下,传感器始终在检测室内可燃性气体的浓度,当室内可燃性气体的浓度超过5%时,传感器产生的电压将超过门限电压,此时振荡器开始工作,输出脉冲去控制蜂鸣器发出报警,同时经三极管控制继电器,将拍风扇打开,使可燃性气体的浓度降低,避免因可燃性气体的浓度过高引起爆炸或使人员发生中毒,同时控制无线发射电路工作,发出无线报警信号,使远程监控人员及时发现,避免重大事故的发生。
技术参数
a、工作电压:交流220V
b、静态功耗:<2W
c、报警浓度:液化气 0.1%—0.5%;天然气 0.1%—1%;城市煤气(H2) 0.1%—0.5%;一氧化碳 0.1%—0.4%
d、燃气响应恢复时间:≤30s;一氧化碳响应恢复时间:≤200s
e、报警音量:≥70dB
f、工作环境:湿度≤97%RH;温度-15℃—+50℃
目 录
引 言 1
1总 述 2
2设计要求 3
3方案论证及说明 4
3.1 方案一:防盗报警器的论证 4
3.1.1 红外线报警器的论证 4
3.1.2 被动式热释电红外报警器的论证 4
3.2 方案二:危险气体报警器的论证 5
3.2.1 催化燃烧式可燃气体报警器的论证 5
3.2.2利用集成运放完成的气体报警器的论证 5
3.3 方案三:无线发射与接收的论证 6
3.3.1 VD5026/VD5027无线发射与接收电路的论证 6
3.3.1 PT2262/PT2272无线发射与接收电路的论证 6
3.4 方案四:单片机的论证 7
4 危险气体泄露报警器设计 8
4.1 可燃性爆炸气体的形成 8
4.2 可燃气体报警器的分类 8
4.2.1 按使用方法分类 8
4.2.2 按传感器原理分类 8
4.3 主要技术指标 9
4.3.1 技术参数 9
4.3.2 主要特性 9
4.3.3 器件选择 10
4.4 工作原理 10
4.5 可燃气体报警器的应用范围 12
4.5.1 用于监测报警 12
4.5.2 寻找泄漏点 12
4.5.3 个人防护 12
4.6 可燃气体报警器的安装 12
4.7 可燃气体报警器的维护 13
4.8 可燃气体报警器校准 14
4.8.1直接校准 14
4.8.2 相对校准 14
4.9 可燃气体检测器的防爆 14
5. 红外热释电报警器的电路的设计 15
5.1 BISS0001的结构和工作原理 15
5.1.1 BISs0001引脚功能说明 15
5.1.2 BISSO001的电气参数 16
5.1.3 BISSO001工作原理 16
5.2 BISS0001在热释电红外报警应用电路 17
5.3 安装调试 19
6. PT2262/PT2272编码解码电路的设计 20
6.1 PT2262/PT2272编码解码芯片介绍 20
6.1.1 PT2262/PT2272特点 20
6.1.2 PT2262/PT2272应用范围 20
6.1.3 PT2262引脚见图3—1 20
6.1.4 PT2262参数如表3—2 21
6.1.5 PT2272 解码电路引脚见图3—2 22
6.1.6 PT2262/2272芯片的地址编码设定和修改 23
6.2 PT2262/2272芯片的发射与接收 23

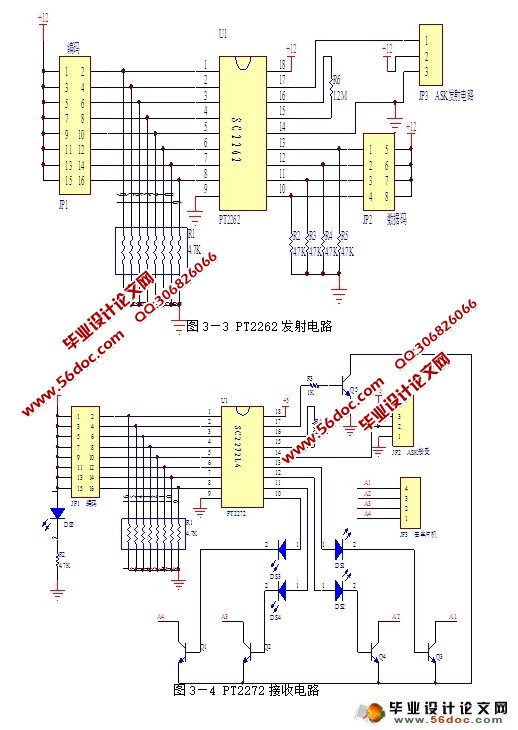

6.2.1 PT2262/2272芯片的发射与接收应用电路的设计 24
6.2.2 PT2272接收电路设计 25
7.单片机显示电路的设计 26
7.1 MCS-51单片机的介绍 26
7.2 单片机的结构有类型 27
7.3 MCS-51的引脚说明 28

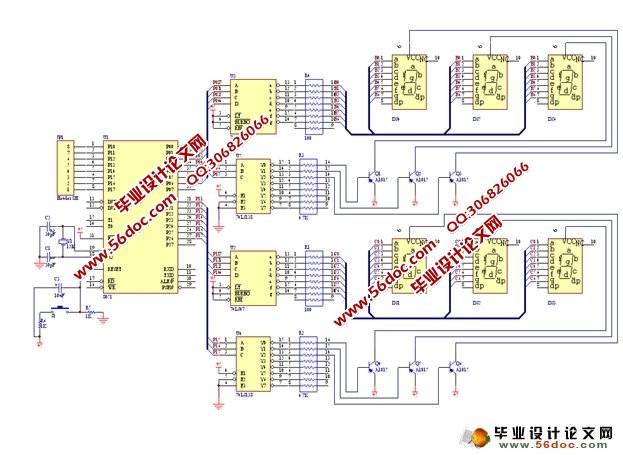

7.4 单片机显示电路原理 30
参考文献 33

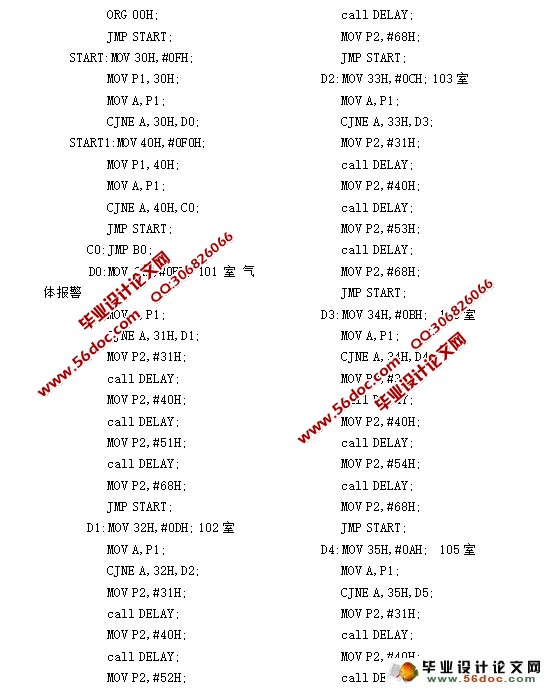

附录 34
致 谢 40
|
