无线视频监控系统设计(附程序,电路原理图)(附答辩)(任务书,开题报告,中期报告,外文翻译,论文20000字,答辩提纲)
The design of wireless monitor system
系统概述
本设计主要完成的任务是将摄像头将所采集到的图像信号经过其内部的转换电路转换成视频信号,送入射频调制发射电路(即通过调制电路把摄像头输出的模拟电压信号和本振信号调制出射频信号,经放大后发送)。
射频接收器将射频调制发射电路发射过来的射频信号还原成图像并进行显示,从而实现了监控的功能。

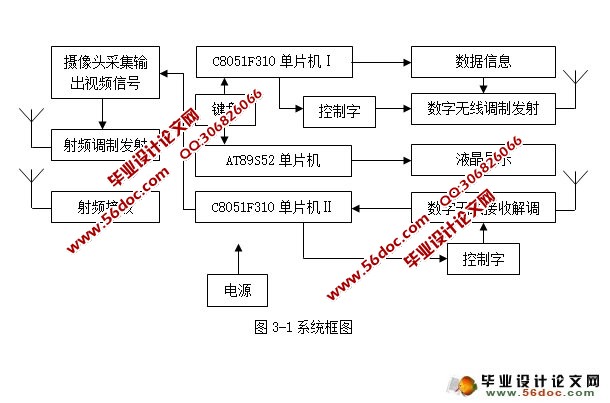

发射端的C8051F310单片机通过键盘对数字无线发射模块的开始与结束控制。C8051F310单片机把控制字和所要传送的数据信息分别写入nRF905发射模块进行调制发送。同时,AT89S52单片机通过键盘在液晶上显示对应的控制信息。
在数字无线接收端,首先,接收端的C8051F310单片机把控制字写入nRF905数字无线接收模块,然后其将接收到的信号进行解调,把解调后的数据信息传给C8051F310单片机,单片机通过指令控制电机转向。
由于无线视频监控系统的安全、方便、直观和信息内容丰富,被广泛用于各个场合。在银行室内或地下煤矿工作等场合使用无线视频监控系统,检测安全性是非常必要的。运用C8051F系列单片机和NRF905收发模块进行设计。摄像头所采集到的图像信号转换成模拟电压信号,送入到混频电路,混出射频信号,最后放大后发送出去。射频无线接收电路接收信号并送入显示器显示图像信号。C8051F系列单片机通过SPI串口程序在数字无线发射电路中主要负责按键的控制,52系列单片机用来控制HY12864液晶进行字符串的显示和按键具体情况。数字无线接收电路实现摄像头电机方向控制。
目 录
1 引言 1
2 方案论证 4
2.1 方案1——采用A/D和D/A转换的数字无线视频监控系统 4
2.2 方案2——数字和模拟结合的无线视频监控系统 5
3 系统概述 7
4 单元电路设计 8
4.1 射频发射电路 8
4.2 射频接收 8
4.3 数字无线发射电路 9
4.3.1 C8051F310单片机介绍 9
4.3.2 nRF905芯片介绍 13

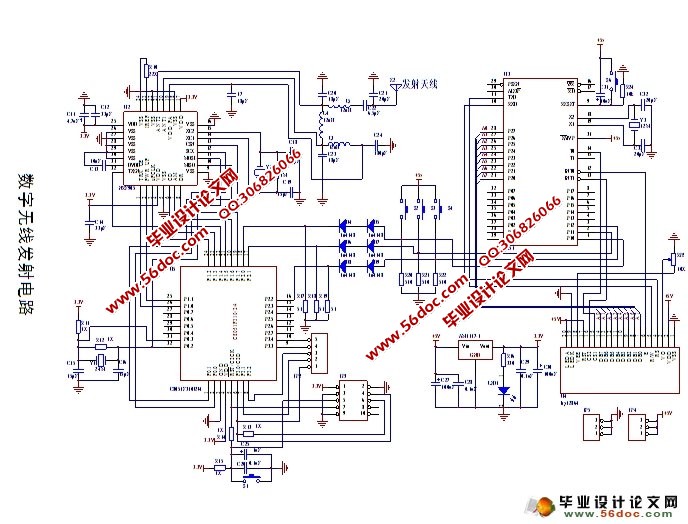

4.3.3 数字无线发射硬件电路 17
4.3.4 液晶显示电路 19
4.4 数字无线接收电路 23
4.5 电源电路 24
4.5.1 +5V电源电压设计 24
4.5.2 +3.3V电源电压设计 24
4.5.3 蓄电池 25
5 软件设计 26
5.1 数字无线发射电路程序设计 26
5.1.1 发射电路程序 26
5.1.2 液晶显示电路程序 26
5.2 数字无线接收电路程序设计 28
6 测试结果 30
结 论 31
参考文献 32

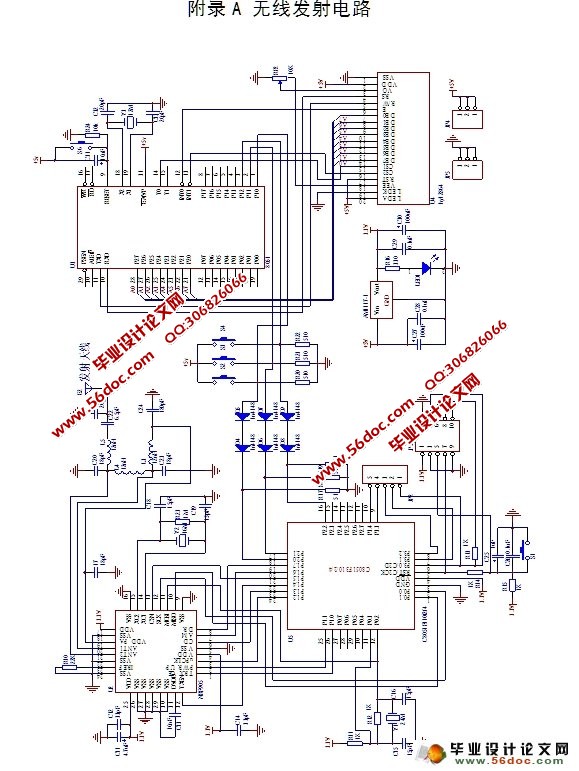

附录A 无线发射电路 33

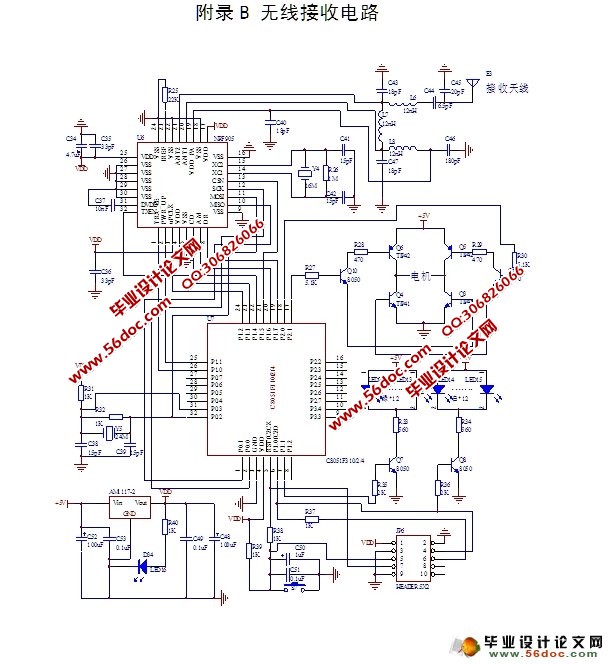

附录B 无线接收电路 34

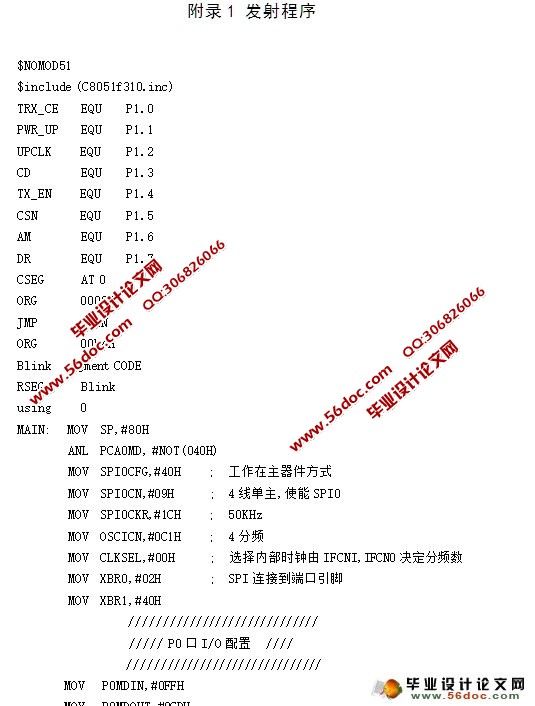

附录1 发射程序 35
附录2 液晶程序 40
附录3 接收程序 61
致 谢 67
|
