The Design of Wireless Frequency Modulation Transmitter
本设计中使用AT89S52控制调频发射的频率，选择了数码管显示发射的频率状态。选择了ROHM  BH1415F集成电路产生调频调制发射信号的频率。芯片的主要特征:体积小，准确性高，而且容易产生发射频率。这个系统的各个部分可以进行深入的独立设计研究，现在把它们组合成一个典型的调频发射系统。 本设计使用模拟调频技术，在88MHz--98MHz的频段上，实现了线路输入语音信号的小功率远距离单工发送。系统发射功率大约20mW，发射距离大于20m，本系统可实现无明显失真的语音传输。

设计思路
 任何一个地区、一个城市都需要有很多专业的服务及新闻宣传，如交通信息咨询、健康咨询、股市信息咨询等，广播又是大众最灵活的信息接受媒体，这需要建立很多的广播电台，而作为一个国家的频率资源是严格控制和有限的，因此，小调频广播就成了未来广播的另一种主要形式，它是广播发展的其中一个方向，是数字音频广播(DAB)、网络广播的有力补充，既节约了频谱资源，又实现了广播功能。
为了实现上述要求，本文作者采用单片机AT89S52和调频专用发射芯片 BH1415F及数码显示设计了一套完整的无线调频发射系统，设计为可在88MHz--98MHz范围内任意设置发射频率，并且可以预置频道，发射频率通过单片机控制最小调整值为0.1MHz，具有单声道/立体声控制，实现了语音信息的短距离无线传输，可广泛应用于学校无线广播、电视现场导播、汽车航行、无线演说等场所。

系统功能要求
设计一个无线调频发射系统,实现语音信号的短距离传输。由于语音业务对误码不敏感，可以采用调频方式发送信息，设计中采用了BH1415F构成音频无线发射电路。无线调频发射器可以在88--98MHz范围内任意设置发射频率，可以预置发射频道，发射频率的最小调整值为0.1MHz，具有单声道/立体声控制，发射距离在20--50米之间。
语音信号采用调频方式与调幅相比，有利于改善输出音频信号的信噪比，以保证语音业务的可靠传输


目    录
1 引言    1
1.1 通信的发展    1
1.2 广播的发展现状    1
1.3 设计思路    2
2系统概述    3
2.1 系统功能要求    3

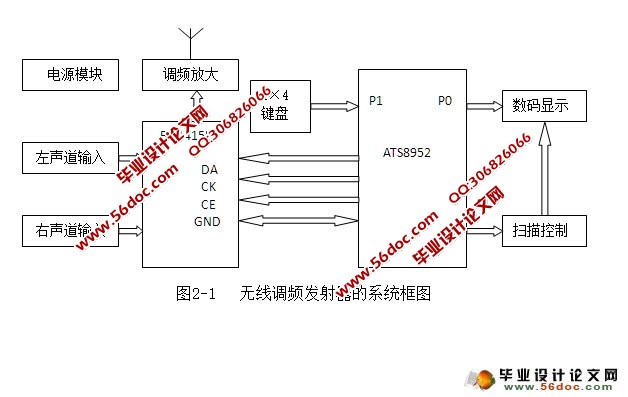

2.2系统组成    3
3 方案论证与比较    5
3.1 无线调频发射电路设计方案论证与选择    5
3.2 压控振荡器方案论证与选择    6
4 系统硬件电路的设计    7
4.1 单片机控制电路    7
4.1.1 内部结构    7
4.1.2 引脚功能    9
4.2 调频调制发射电路    11
4.2.1 调频调制电路的特点    11
4.2.2 结构图    11
4.2.3 允许的最大值    12
4.2.4 工作范围    12
4.2.5 调频调制发射电路的组成    12
4.3 键盘部分    14
4.3.1 单片机键盘和键盘接口概述    14
4.3.2 单片机键盘接口和键功能的实现    15
4.4  LC振荡电路    16
4.5 调频放大电路    17
4.6 电源模块设计    17
4.6.1 单元电源电路设计    17
4.6.2 直流稳压电源的检测    17
5 系统程序的设计    18
5.1 主程序    18
5.2 延时子程序    19
5.3 LED动态扫描子程序    19
5.4 频率数据转换子程序    19
5.5 控制命令合成子程序    19
5.6 BH1415F字节写入子程序    20
5.7 查键子程序    21
6 系统调试及性能分析    23
6.1 硬件调试    23
6.2 软件调试    23
6.3 发射频率的调试    23
6.4 性能分析    23
结   论    24
参考文献    25

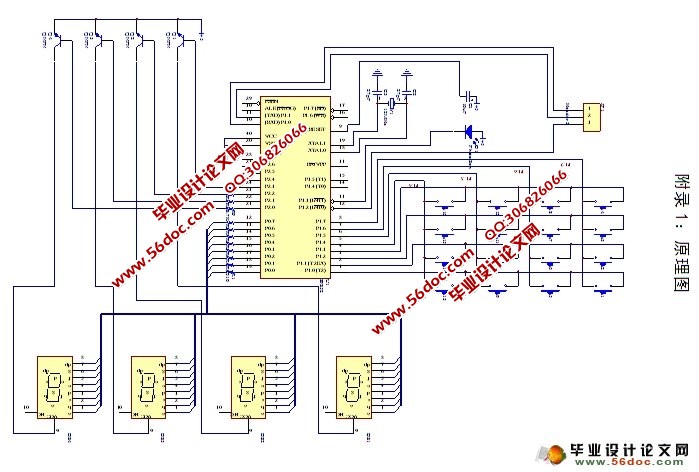

附录1：原理图    26

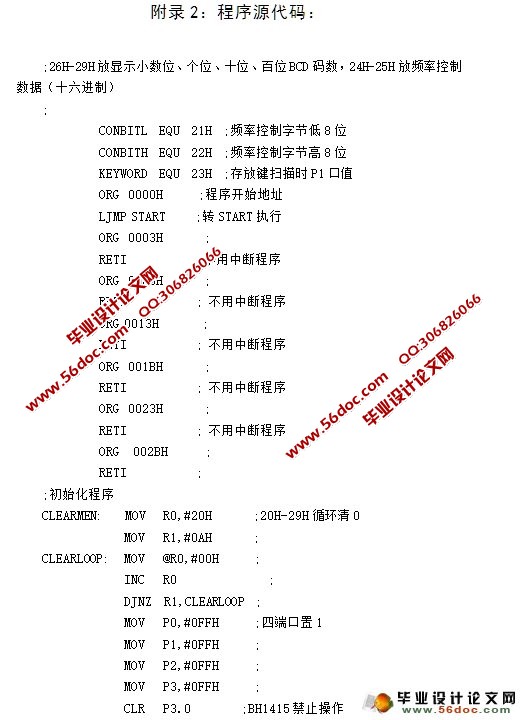

附录2：程序源代码：    28
附录3：英文原文    41
附录4：中文译文    52
致   谢    59
