变压器的智能绕线功能系统(附程序,实物图,电路原理图)

来源:56doc.com  资料编号:5D14042 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D14042
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

变压器的智能绕线功能系统(附程序,实物图,电路原理图)(任务书,开题报告,中期报告,外文翻译,论文12000字,答辩PPT)
[摘要] 文章介绍了一种基于ATMEL公司的MEGA16单片机控制的变压器绕线系统。论述了系统的工作原理、硬件实现及软件编程方法。系统包括单片机控制电路、传感器检测电路、电机驱动电路、键盘输入和液晶显示电路几部分。绕线与排线两轴无机械耦合,通过电气解耦和软件控制,保证了两轴的同步驱动,实现了柔性化数字控制。传统老式的绕线机在使用时存在着一些功能缺陷:匝数记数不清;线盘甩线等;在绕制细微漆包线时,出现无法达到整齐排线,绕线张力无法控制等问题,特别是绕制线径较小的一些线圈和传感器机芯线圈时,问题尤为突出。这些缺点严重影响了绕线的质量。本设计解决了以上问题,且适用于细微漆包线的缠绕,用它绕制的细微漆包线线圈,不仅张力稳定,排线整齐,而且利用液晶屏提供了友好的人机界面,实现绕线工艺的柔性化,工艺参数修改方便,效果较好。实践证明,上述控制系统应用于绕线机具有操作简单,运行可靠,自动化程度高,控制精度高、工作稳定可靠等优点。

.1 系统功能要求
1)用户能够输入产品的参数信息。
2)采用PWM控制,无极变速,慢速启动
3)自动排线,换向灵敏,到匝自动停车
4)绕制线圈最大外径:                       120mm
5)绕制线圈最大长度:                       180mm
6)绕制线圈最小长度:                         3mm
7)绕制线圈线径范围:                 0.03~0.5mm
8)计数器范围:                        0~99999圈
9)主轴转速:                     80~2500转/分钟
10)断线时停车报警
11)液晶屏显示参数
12)能够保存30个产品参数信息

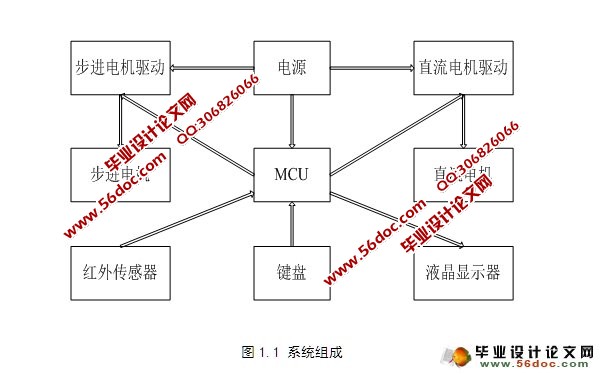

1.2 系统组成
经过分析系统功能的要求,可以将各部分功能分别由硬件完成,或硬件与软件共同完成。


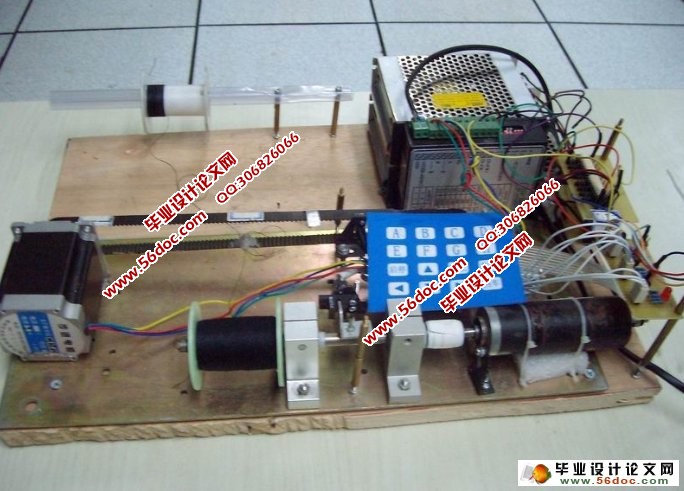

变压器的智能绕线功能系统(附程序,实物图,电路原理图)
变压器的智能绕线功能系统(附程序,实物图,电路原理图)
变压器的智能绕线功能系统(附程序,实物图,电路原理图)
变压器的智能绕线功能系统(附程序,实物图,电路原理图)


目录
0  前言-------------------------------------------------------------------1
1  系统概述---------------------------------------------------------------3
1.1  系统功能要求-----------------------------------------------------3
1.2  系统组成---------------------------------------------------------3
2  系统设计方案的比较-----------------------------------------------------5
2.1  控制器的方案论证与选择-------------------------------------------5
2.2  直流电机的方案论证与选择-----------------------------------------5
2.3  显示电路的方案论证与选择-----------------------------------------6
3  系统硬件设计-----------------------------------------------------------8
3.1  单片机电路-------------------------------------------------------8
3.1.1  AVR单片机内部结构-------------------------------------------8
3.1.2  AVR单片机引脚功能------------------------------------------11
3.1.3  AVR单片机最小系统电路--------------------------------------12
3.1.4  AVR单片机PWM电路-----------------------------------------14
3.2  电源电路--------------------------------------------------------14
3.2.1  电源电路结构------------------------------------------------15
3.2.2  电源芯片引脚功能--------------------------------------------15
3.3  直流电机驱动电路------------------------------------------------17
3.4  传感器电路------------------------------------------------------17
3.5  液晶显示电路----------------------------------------------------18
4  系统的软件设计--------------------------------------------------------19
4.1  直流电机控制子程序----------------------------------------------19
4.2  键盘子程序------------------------------------------------------19
4.3  传感器子程序----------------------------------------------------21
4.4  步进电机控制子程序----------------------------------------------21
4.5  显示子程序------------------------------------------------------22
4.6  主程序----------------------------------------------------------24
5  系统调试--------------------------------------------------------------25
5.1  硬件调试--------------------------------------------------------25
5.1.1  电源电路的调试----------------------------------------------25
5.1.2  直流电机电路的调试------------------------------------------25
5.1.3  步进电机电路的调试------------------------------------------25
5.1.4  传感器电路的调试--------------------------------------------25
5.1.5  液晶电路调试------------------------------------------------25
5.1.6  键盘电路调试------------------------------------------------25
5.2  软件调试--------------------------------------------------------25
结论---------------------------------------------------------------------26
致谢语-------------------------------------------------------------------27
参考文献-----------------------------------------------------------------28

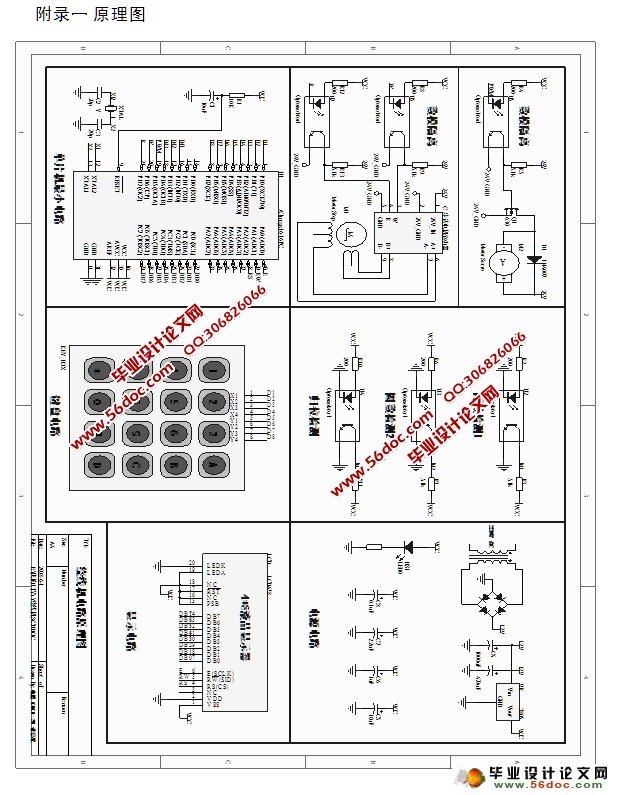

附录一 原理图------------------------------------------------------------29

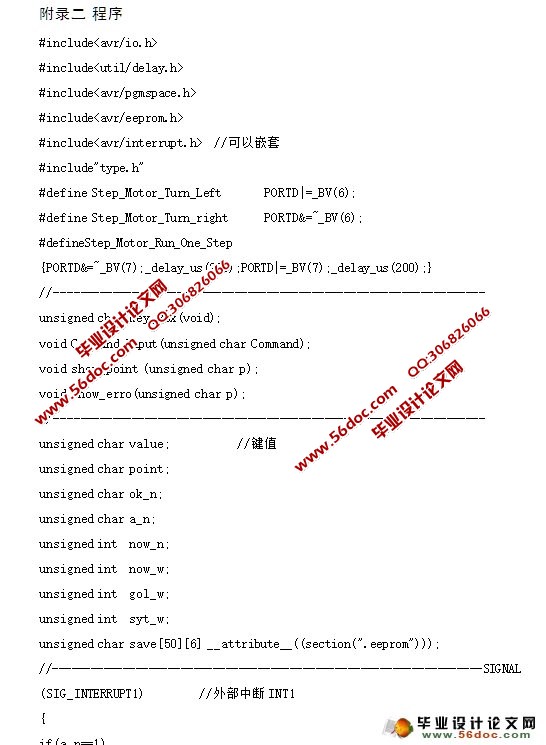

附录二 程序--------------------------------------------------------------30
附录三 英文原文----------------------------------------------------------47
附录四 中文译文----------------------------------------------------------58
