电子设计自动化(EDA)多功能频率计的设计

来源:56doc.com  资料编号:5D1434 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D1434
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

摘 要:介绍了基于电子设计自动化(EDA)多功能频率计的工作原理。系统原理以及软硬件设计
用AT89C51单片机作为控制芯片。用FPGA模块作为测频部分。测试结果表明EDA技术
在等精度频率计中有测频范围宽,集成度高,体积小等优点。具有一定的应用前景。

关键词:EDA技术,等精度,频率计,单片机,FPGA

引言
测频一直以来都是电子和通讯系统工作的重要手段之一。高精度的测频仪和频率发生器有着广阔的市场前景。以往的测频仪大都在低频段利用测周的方法、高频段用测频的方法,其精度往往会随着被测频率的下降而下降。该多功能频率计的设计是针对已有测频技术的特点及存在问题,推出基本原理和方法,设计检测精度高、便于实施且设备构成又比较经济的一种检测仪器。如果设计成功的话,可很好地解决各种非标准频率源的比对问题、转测问题等,即可作为高精度频率计,还可以取代各种用途单一的相位测试仪器、校频仪器等。
频率计是电子计数器的一种,在电子技术领域内,频率与电压一样,也是一个基本参数。目前,随着电子技术、微电子技术、数字技术、计算机科学的发展,电子计数器已经大量采用大规模、超大规模集成电路,尤其是与微处理器相结合,实现了程控化和智能化,频率计不断得到发展和完善。尤其是近代以来,随着电子工业的飞速发展,EDA技术的问世,新型的频率计具有测量精度高、速度快、自动化程度高、直接数字显示、操作简便等特点。在此基础上附加参数转换电路,可以完成多参数、多功能测量,应用前景非常广阔。

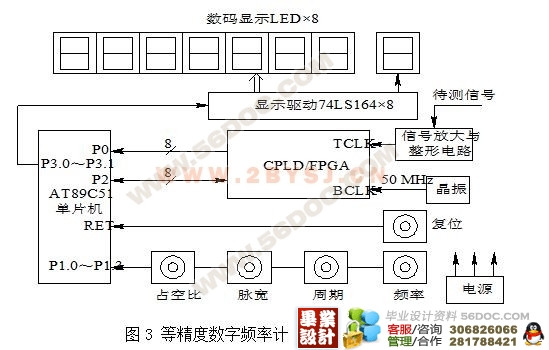

等精度频率计系统原理图主要有7个部分组成:
(1)信号整形电路。用于对待测信号进行限幅、放大和整形,作为可编程芯片FPGA的输入信号。

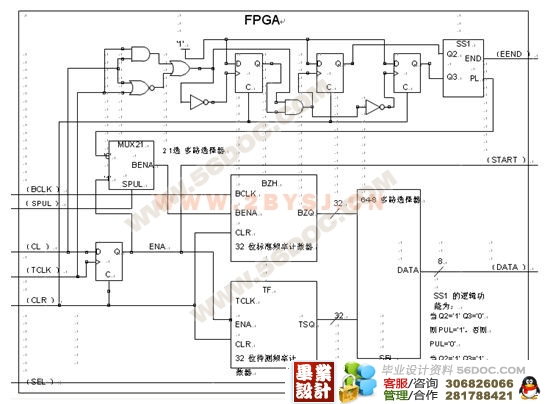

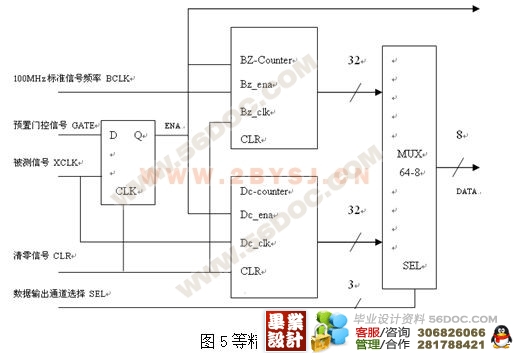

(2) 测频电路。是测频的核心电路模块,由FPGA器件担任,能够完成各种测试功能,对标准频率和被测信号进行计数。
(3)100MHz的标准频率信号源接入FPGA。
(4)单片机电路模块。用于控制FPGA的测频操作和读数测频数据,并作出数据处理。安排单片机的P0、 P1口读取测试数据, P2口向FPGA发送控制命令。
(5)键盘模块。用于执行测试控制。
(6)数码显示模块。可以用多个数码管显示测试结果,可以表示更高的精度。
(7)电源部分用220V交流电经变压、滤波、稳压后得到5V电压供整个系统使用。

序如下:
       LED  EQU  P0
       ORG 0000H
       ajmp start
       org  0030h
start: mov sp,#60h;
       mov LED,#0A4H    ;将数字2的编码送LED口
       SETB P2.0        ;打开第一位数码管的显示电源
       ACALL D1MS       ;调用延时1MS子程序
       CLR P2.0         ;显示1MS后关第一位数码管显示
       MOV LED,#0B0H    ;数字3的编码
       SETB P2.1        ;打开第二位数码管的显示电源
       ACALL D1MS       ;调用延时1MS子程序
       CLR  P2.1        ;显示1MS后关第二位数码管显示

       MOV LED,#99H     ;数字4的编码
       SETB P2.2        ;打开第三位数码管的显示电源
       ACALL D1MS       ;调用延时1MS子程序
       CLR P2.2         ;显示1MS后关第三位数码管显示
.....
