湿度监测与显示电路的设计

摘要：湿度监测报警器通过湿度传感器将湿度信号转化为模拟量的电信号，再通过模数（如ADC0809）转变器转换为数字信号送给微控制器（单片机如89C51）进行运算并与欲设值进行比较，如超出欲设范围则驱动相应的指示电路和控制振荡电路报警。
关键词 数据采集  单片机  传感器  模数转换器

湿度监测与显示电路的工作原理

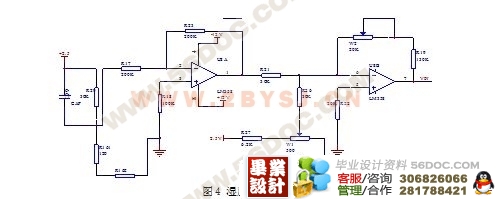

这个系统是由单片机、AD转换器、湿敏电容和指示报警电路以及显示电路组成。首先环境中的湿度经过湿敏电容转变为电流信号，接着通过转换电路将其转换为在0-100%时输出0-5V的电压信号。再经过ADC0809将其转变为数字信号送入单片机，有单片机对数字信号进行运算比较，当比较后比欲设值大时置位相应的指示灯并启动报警电路报警。本设计采用的电容式湿度敏感元件，其特点是尺寸小、响应时间快、线性度好、温度系数小、可靠性高和稳定性好。在相对湿度为0％-100％RH范围内，电容量由162pF变到200pF时，其误差不大于±2％RH，而且响应时间小于5s，温度系数为0.04pF/℃，符合设计要求，而且成本不高。











毕业设计说明书目录
1 引言……………………………………………………………………………………10
2 方案论证………………………………………………………………………………10
2．1方案一：……………………………………………………………………10
2．2方案二：……………………………………………………………………11
3 各电路设计和论证……………………………………………………………………11
3．1电源电路设计和论证…………………………………………………………11
3．1．1 方案一……………………………………………………………………11
3．1．2 方案二……………………………………………………………………11
3．2 电路设计和论证……………………………………………………………12
    3. 3各芯片介绍…………………………………………………………………15
4. 软件设计……………………………………………………………………………20
4．1程序流程……………………………………………………………………20

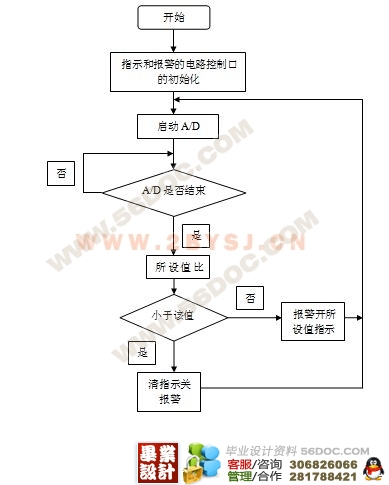

4．1．1系统主程序流程图………………………………………………………20
4．1．2各子程序流程图…………………………………………………………21
4．2程序……………………………………………………………………………21
4．2．1主程序……………………………………………………………………21
4．2．2 各子程序…………………………………………………………………23
5．软硬件系统的调试…………………………………………………………………25
6． 附录…………………………………………………………………………………26
7．参考文献……………………………………………………………………………29

参考文献
1.《数字电子技术基础》，沈任元，吴勇机械工业出版社，2003。
2.《常用电子元器件简明手册》，沈任元，吴勇，机械工业出版社，2004。
3.《单片机原理及应用》，周志德。高等教育出版社，2003。
4.《单片微型计算机接口技术》，翁桂荣，邹丽新，苏州大学出版社，2004。
5.《智能仪器设计基础》，赵新民，王枚，哈尔摈工业大学出版社，2003。
6.《单片机控制工程实践技术》，付家才，杨庆江，化学工业出版社，2004。
7.《自动检测技术》，马西秦，许振中，机械工业出版社
8.《模拟电子技术基础》，沈任元，吴勇机械工业出版社，2003。
9.《摸拟集成电路原理与应用》，吴运昌，华南里工大学出版社，2003。
