带存储及通讯功能的数字温度计的设计
来源：56doc.com 资料编号：5D1476 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D1476
资料介绍

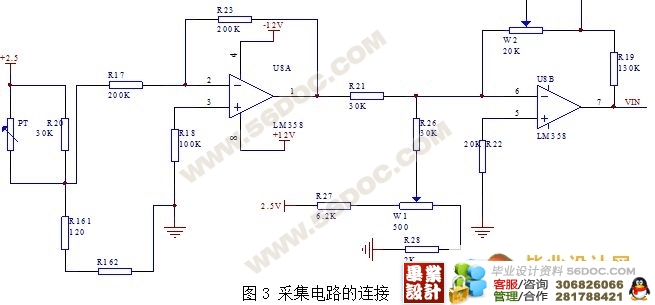

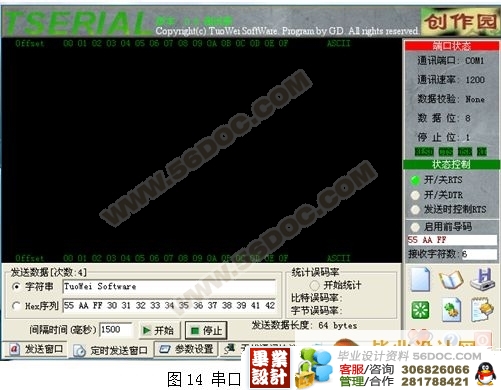

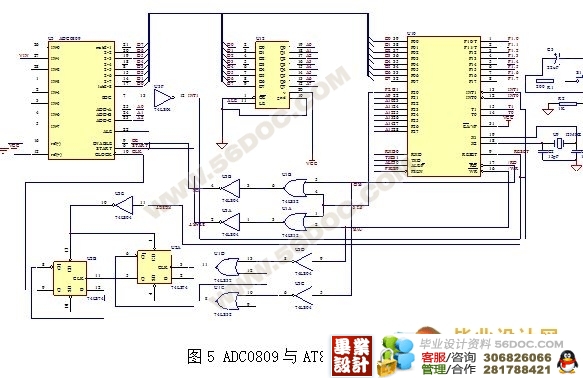

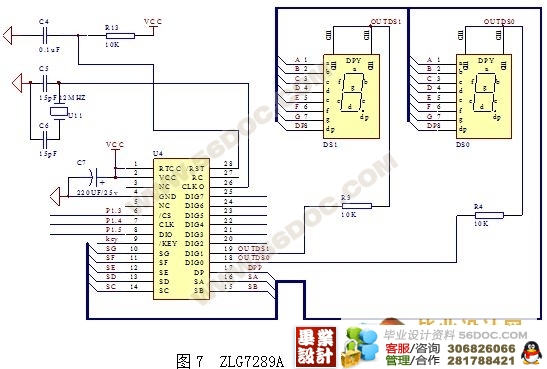

| 摘要：该温度控制器是以PT热敏电阻为传感器的信号采集端，将温度信号转换成电压信号，再经ADC0809进行摸数转换，进一步将电压信号转换成单片机可以处理的00H～FFH数字信号，并保证温度与数字信号实时同步，经单片机80C51进行数据处理，再进一步变成与实际温度相符合的数字信号，并通过RS-232串口与计算机进行数据交换，将其所得数据在计算机进行存储并显示。(毕业设计网 ) 关键词：单片机 数字温度计 通讯 引言 随着半导体技术的不断发展，热敏电阻作为一种新型感温元件应用越来越广泛。他具有体积小、灵敏度高、重量轻、热惯性小、寿命长以及价格便宜等优点。单片机在测控系统中的作用是对信息进行处理、运算和发出控制命令等，但所要处理的信息是从外界拾取的，拾取的信号可以分为开关量和模拟量两种。开关量只需放大、整形和电平转换等处理后，即可直接送入单片机系统。但输入量如果是模拟量，处理的复杂程度就大大地增加了，由于模拟输入信号一般很微弱，需要进行放大，对于一个测控范围较大的仪器，还要有多级可变放大电路。另外，在放大有用信号的同时，干扰信号也被同时放大，还要进行必要的滤波处理。所以要设计出一个真正实用的单片机测控系统，必须先设计好适用的前向通道。根据被测对象输出信号的类型、大小、数量不同，前向通道的结构类型也各不相同。本实验以温度测量为主，在通过RS-232串口与计算机进行数据交换，贴近实际，实用性强。 数据采集电路设计和论证 由于红外技术采用物体都红外线辐射，它表现的是物体的温度，温度越高辐射越大，用红外线接收器作传感器可感知不同的温度大小，所以它是对于物体而言，对于室温就不怎么准确了；采用而热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集到，首先它价格比较便宜，市场上随处可见，而且也能用于测量室温。所以采用热敏电阻之类的器件感应温度，无论从价格上还是从实用范围上都是比较好的。 数据存贮和显示电路设计和论证 这是一个数字温度计电路，我们需要对它采集到的数据进行存贮，以便随时对数据进行分析，得出一个规律。若把它存入单片机中，当断电后数据将丢失，而且把它用数码管显示，这样仅仅能从这个表面上看到，不能把这个数据在计算机上显示，这不利于我们对数据的分析；若把它通过RS-232串口与计算机进行数据交换，将其所得数据在计算机进行存储并显示的话，那将大大的有利于我们对温度实时监控，提高本温度计的利用范围。所以采用RS-232串口与计算机进行数据交换，能大大有利于数据的处理和显示。     毕业设计说明书目录 1 引言----------------------------------------------------------------- 20 2 方案论证------------------------------------------------------------- 20 2.1 各个方案------------------------------------------------------- 20 2.2电路设计和比较-------------------------------------------------- 20 2.3硬件电路框图---------------------------------------------------- 21 3各功能块电路的设计---------------------------------------------------- 21 3.1采集电路的设计-------------------------------------------------- 21 3.2 ADC0809模数转换电路设计---------------------------------------- 22 3.3 AT89C51简介---------------------------------------------------- 24 3.4 ZLG7289A显示电路设计------------------------------------------- 24 3.5 RS-232串口电路设计--------------------------------------------- 26 4软件设计-------------------------------------------------------------- 27 4.1下位机软件------------------------------------------------------ 27 (毕业设计网 ) 4.2上位机程序------------------------------------------------------ 33 5软硬件系统的调试------------------------------------------------------ 35 5.1硬件调试-------------------------------------------------------- 35 5.2软件调试-------------------------------------------------------- 36 |
