一种简易无线数字心率计设计

一种简易无线数字心率计设计(论文17000字)
摘要：本文设计了一个基于单片机的简易无线数字心率计，本设计的原理是利用光电传感器采集使用者的心跳数值，然后经由单片机stc12c5a60s2进行处理，将用户的心跳数值实时地显示到LCD1602上，经过无线通信模块HC-05发送给手机实现数据的传送，将语音模块ISD1730与单片机相连接，通过按键播报当前心跳数值，设置阈值，心跳超过时会自动警报，设置存储器模块存储前几次的测量值。本设计以单片机STC12C5A60S2为整个设计的控制中心，利用无线传输蓝牙模块完成数据的无线传输发送给电子产品，本设计主要选用的电子产品时手机，从而实现对使用者心跳数值的远程监测的功能。本设计在结构上体现了简单方便的特点，在性能上比较稳定可靠，成本低廉，适合推广到实际应用中去。
关键词：STC12C5A60S2;蓝牙无线通信;液晶显示；语音播报；存储器

A simple wireless digital heart rate meter design
Abstract:This paper designed a simple wireless digital heart rate meter based on single chip microcomputer, the principle of this design is the use of photoelectric sensor to collect the user's heart, and then through the single chip microcomputer stc12c5a60s2 processing, real-time display on the LCD display LCD1602 user heartbeat values, through wireless communication module HC-05 sent to the mobile data transmission, voice module ISD1730 connected to single chip microcomputer, through the buttons to broadcast the heartbeat numerical, setting the threshold value, the heartbeat over automatically alarm, set the memory module stored previous measurements．This design SCM STC12C5A60S2 as the design of control center, using a bluetooth wireless transmission module to complete the data wireless transmission sent to the electronic products, the design is mainly chosen when mobile phone electronic products, so as to realize the remote monitoring of heart numerical to the user． The design is characterized by simple and convenient structure, which is stable and reliable in performance and very low cost, which is suitable for popularization to practical application．
Key words:STC12C5A60S2;Bluetooth wireless communication; Liquid crystal display; Speech; Memory
3 系统总体设计方案
3．1概述
根据本次实际所要达到的设计目标，分析整个电路的构成框架，将设计整体主要划分成以下几个模块：感应外界信号的传感器模块、对整个系统进行宏观上的控制的单片机控制系统、将结果显示出来的显示模块、提醒使用者的语音播报模块、存储器模块、定时器模块、将数据无线传输给手机的蓝牙传输模块和对电路进行人为控制的按键模块


目　录
1引言    1
1．1 数字心率计技术研究概况及发展趋势    1
1．1．1概述    1
1．1．2研究概况与发展趋势    2
1．2 无线通信技术研究概况及发展趋势    2
1．2．1 概述    2
1．2．2研究概况及发展趋势    3
2 设计内容及目标    3
2．1 设计内容    3
2．2 设计目标    3
3 系统总体设计方案    4
3．1概述    4
3．2系统设计要求    4
3．3系统主要部件的选型    5
3．3．1 传感器的选型    5
3．3．2 微处理器的选型    5
3．3．3 无线模块的选型    6
3．3．4 显示模块的选型    6
3．3．5 语音模块芯片的选型    7
3．4 软件开发平台介绍    7
4 系统硬件设计    8
4．1 XD-58C传感器    8
4．2 STC12C5A60S2单片机    9
4．2．1 STC12C5A60S2单片机主要特性    9
4．2．2 单片机最小系统设计    11
4．3 蓝牙模块介绍    11
4．4 DS1302芯片介绍    12
4．4．1 DS1302芯片的特点    12
4．4．2 DS1302芯片的控制字    13
4．4．3 DS1302芯片的寄存器    13
4．5 ISD1730语音芯片介绍    13
4．5．1 ISD1730芯片特点    13
4．5．2 ISD1730芯片的工作原理    14
4．5．3 ISD1730芯片的SPI模式介绍    15
4．6 AT24C02芯片介绍    15
4．6．1 AT24C02芯片特性    15
4．6．2 AT24C02芯片管脚描述    15
4．7 LM358芯片介绍    16
4．8 LCD1602显示屏介绍    16
4．8．1 主要技术参数    16
4．8．2 内部结构    17
4．8．3 操作指令    17
5 系统软件设计    18

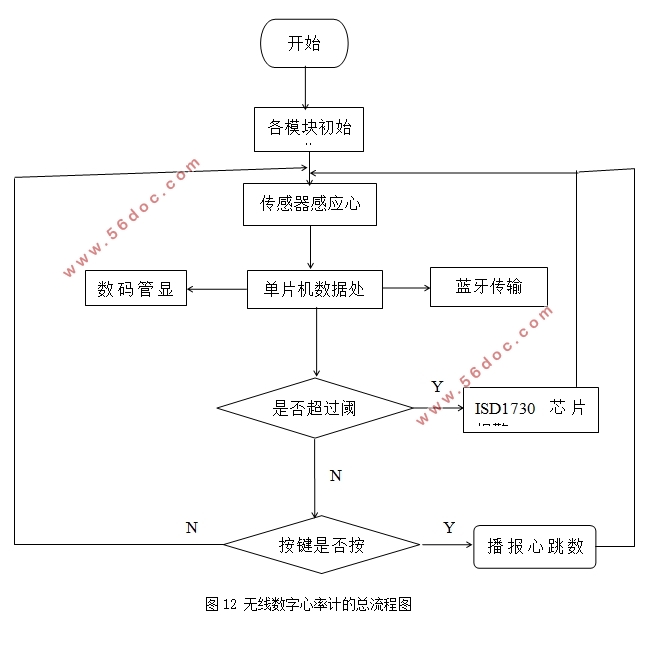

5．1  无线数字心率计的主程序设计    18
5．2  子程序设计    19
5．2．1 ISD1730语音模块工作程序    19
5．2．2 HC-05蓝牙模块工作程序    20
5．2．3 DS1302定时模块工作程序    21
5．2．4 LCD1602显示模块工作程序    22
6 系统调试    23
6．1 按照模块分别调试    23
6．2 系统联调    23
7 结论    24
7．1设计过程    24
7．2设计完成情况及分析    24
7．3设计结论及不足    24
参考文献    26
致谢    27

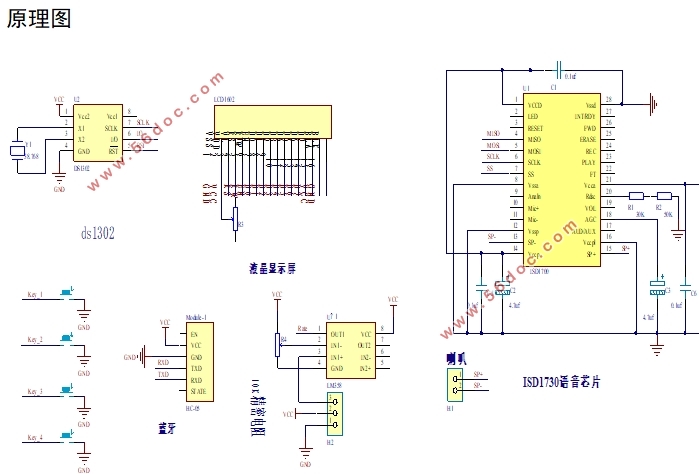

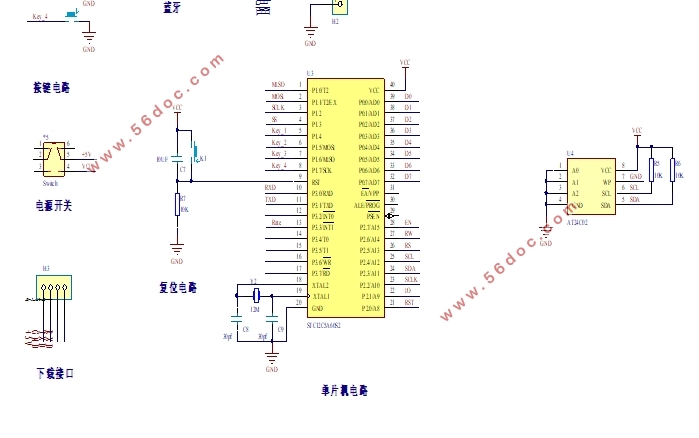

附录：原理图    28
